分享放大电路负反馈的类型、判断方法，如何引入负反馈？

（2）电压电流的判断

电压电流反馈是指反馈信号取自输出信号（电压或电流）的形式。电压反馈以图4为例，反馈电压uF是经R1、R2组成的分压器由输出电压uO取样得来。反馈电压是输出电压的一部分，故是电压反馈。

在判断电压反馈时，可以采用一种简便的方法，即根据电压反馈的定义——反馈信号与输出电压成比例，设想将放大电路的负载RL两端短路，短路后如使uF=0(或IF=0),就是电压反馈。

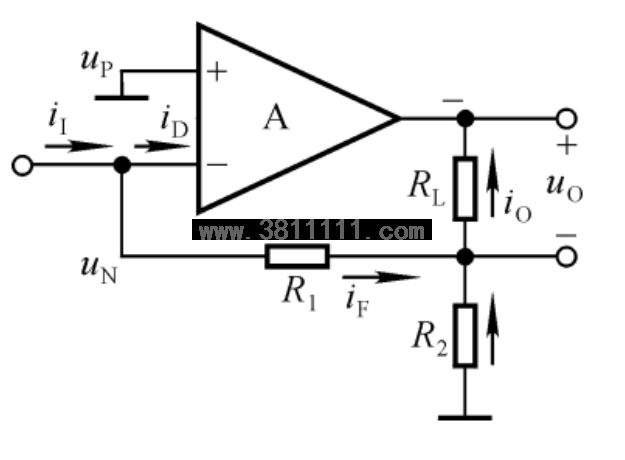

电流反馈以图5为例,图中反馈电流iF为电阻R1和R2对输出电流iO的分流，所以是电流反馈。另一种简便方法就是将负载RL开路（RL=∞），致使iO=0,从而使iF=0,即由输出引起的反馈信号消失了，从而确定为电流反馈。

运算放大器负反馈电路组态分析

以下基于运算放大器负反馈电路的四种方式：

1、并联电压负反馈

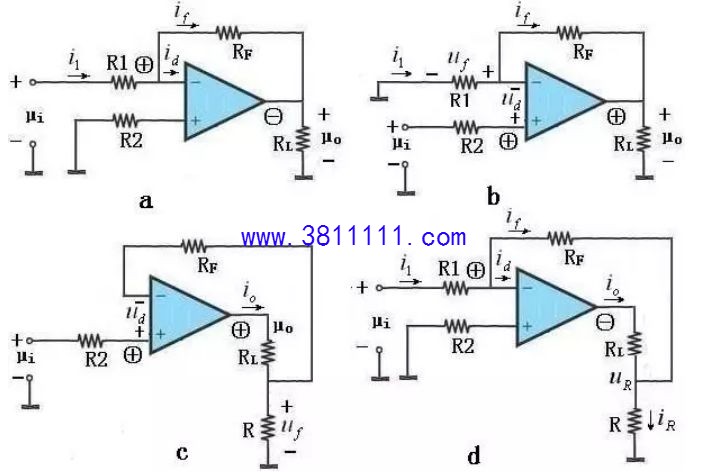

图1(a)是反相比例运算电路。从反馈类型来看，反馈电路自输出端引出而接到反相输入端。设输入电压μi为正，则输出电压μo为负。此时反相输入端的电位高于输出端的电位．输入电流和反馈电流的实际方向即如图1(a)中所示．差值电流即削弱了净输入电流(差值电流)，故为负反馈。

反馈电流取自输出电压(即负载电压),并与之成正比，故为电压反馈。反馈信号与输入信号在输人端以电流的形式作比较,两者并联，故为并联反馈。因此,反相比例运算电路是引入并联电压负反馈的电路。

由前面讨论可知，电压负反馈的作用是稳定输出电压，并联反馈电路则降低输入电阻。反馈系数F由定义式得出：其中XF为反馈电流，所以反馈系数。可见，反馈系数具有电导（电阻的倒数）的量纲，称为互导反馈系数。

2、串联电压负反馈

由1(b)是同相比例运算电路。从反馈类型来看，反馈电路自输出端引出接到反相输人端，面后经电阻RL接“地”。设为正，则也为正．此时反相输入端的电位低于输出端的电位，但高于“地”电位，和的实际方向与电路中的参考方向相反。经RF和R1分压后．反馈电压=—R1它是的一部分。

由输人端电路可得出，差值电压，即削弱了净输入电压(差值电压)，故为负反馈。反馈电压取自输出电压，并与之成正比，故为电压反馈。反馈信号与输入信号在输入端以电压的形式作比较．两者串联，故为串联反馈。因此，同相比例运算电路是引入串联电压负反馈的电路。

反馈系数F由定义式得电压负反馈的作用是稳定输出电压，串联反馈电路则有很高的输入电阻。

3、串联电流负反馈

首先分析图1(C)示的电路的功能。从电路结构看它是同比例运算电路，故输出电流由上列两式得出。

可见输出电流与负载RL无关，因此图1（C）是一同相输入恒流源电路，或称为电压—电流变换电路。改变电阻R的阻值，就可以改变的大小。

其次分析反馈类型。参照上述的同相比例运算电路可知，图1（c）的电路也引入了负反馈。反馈电压取自输出电流（即负载电流）并与之成正比，故为电流反馈。反馈信号与输入信号在输入端以电压形式作比较，两者串联，故为串联反馈。因此，同相输入恒流源电路是引入串联电流负反馈的电路。

可见，反馈系数F具有电阻的量纲，称为互阻反馈系数。

4、示例：

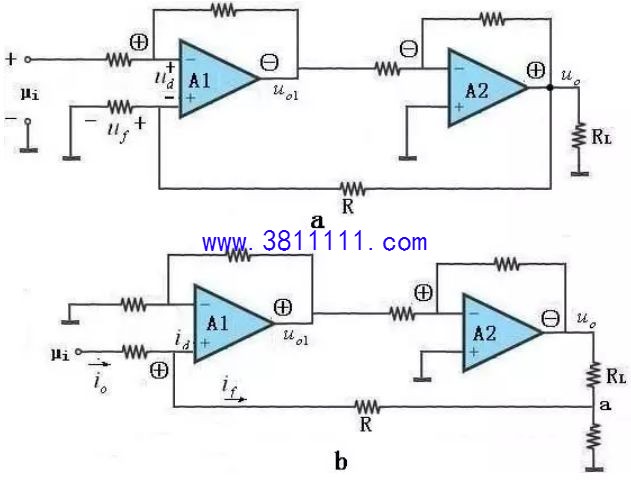

例1：试判别图2（a）和（b）两个两级放大电路中从运算放大器A2输出端引至A1输入端的各是何种类型的反馈电路。

解:（1）在图2（a）中，从运算放大器A2输出端引至A1同相输入端的是串联电压负反馈：

a.反馈电路从A2的输出端引出，故为电压反馈；
b.反馈电压和输入电压分别加在A1的同相和反相两个输入端，故为串联反馈；
c.设为正，则为负，为正。反馈电压使净输入电压减小，故为负反馈。

（2）在图（b）中，从负载电阻RL的靠近“地”端引入至A1同相输入端的是并联电流负反馈电路：

①反馈电路从RL的靠近“地”端引出，故为电流反馈；
②反馈电流和输入电流加在A1的同一个输入端，故为并联反馈；
③设为正，则为负，为正。A1同相输入端的电位高于a点，反馈电流的实际方向即图中所示，它使净输入电流减小，故为负反馈。

如何引入负反馈？

当我们需要改善电路性能、提高增益的稳定性时，考虑引入电路负反馈。一般来说，需要根据电路的输入源特性，决定使用并联或串联，根据输出端负载的性质，决定反馈电路是使用电压还是电流反馈。
