第三代中9户户通机顶盒各种模块刷机串口，刷串号口引脚标注图例

南召修电视

第三代中9户户通机顶盒各种模块刷机串口，刷串号口引脚标注图例

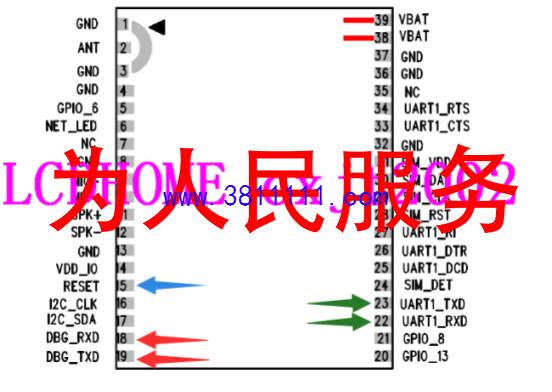

一、QW200四边
注:展讯模块红色箭头刷基站绿色箭头刷串号或者基站
蓝色箭头为复位脚红直线为供电脚黑直线为接地脚


模块包含两组异步串行接口( ASC) ,可复用为- -组带硬流控的串口。用于AT指令收发. GPRS与CSD数据传输.固件升级等.接口遵循TTL电平3.0V ,可通过外接芯片转换至R5232/422/485电平。
串口速率支持1200~460800bps ,默认为115200bps ,不支持自适应速率。字符帧默认为8数据位、1停止位、无校验位。
二、QW200两边

注:.展讯模块红色箭头刷基站绿色箭头刷串号或者基站蓝色箭头为复位脚VBAT为供电脚GND为接地脚
注:以下RDA芯片模块红色箭头为刷机刷串脚，绿色箭头为通主板信号脚蓝色箭头为复位脚VBAT为供电脚GND为接地脚
三，QW300四边

无主板独立供电时，射频和基带必须同时供电。主板在线模块只需供电VBAT任意一点即可。
四，QW300两边
奇骏QW300 R72型模块串口

无主板独立供电时，射频和基带必须同时供电。主板在线模块只需供电VBAT任
意一点即可。
五，有方D122-M四边


六，有方D122-N-2两边

无主板独立供电时，射频和基带必须同时供电。主板在线模块只需供电VBAT任
意一点即可。
七，有方D122-N-3 D122-N V3


八，天喻TYXMT-04

九，广宏M51-01泓安VA056 (注意天线口位置)

十，泓安VA056四边

十一，科海板载RDA模块

注:
HRXD HTXD为刷机脚
PCRXD PCTXD为通主板信号脚
3.3V为供电GND为接地复位脚在主板正面Q401的C端
