CLATRONIC MC691CD收音机开机困难的维修

 CLATRONIC  MC691CD 开机困难

该CD收音机使用几年后，偶尔出现开机困难现象，但是给机器通电一段时间故障会自行消失。近期，机器完全不能开机了。通电后机器LED显示屏所有笔画全部显示乱码，功能指示灯全部点亮。功能按键全部失效，CD和收音均无声音输出。

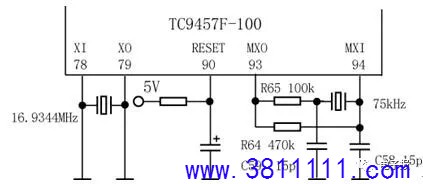

该机CPU是东芝TC9457F-100,该芯片集成了CD播放和LED显示、时钟定时控制功能。查CPU工作三要素：供电、复位、时钟，该芯片的90脚是复位端，低电平复位。将该脚用导线短时接地一下，机器显示屏暗了一下，但是重新点亮后的显示屏仍旧显示乱码，看来故障不是复位电路的原因。

该芯片有2个时钟晶振，93脚、94脚接75kHz晶振，是CPU主时钟；78脚、79脚接16.9344MHZ晶振，是CD部分时钟。由于不开机，重点查CPU主时钟，测量93脚、94脚接75kHz晶振两端电压，分别为2.3V、2.9V，好像电压偏高。但是，在用万用表测量时，机器的LED显示屏正常了，怀疑该晶振及相关电容虚焊，补焊后，机器正常工作。但是几天后又故障复发。由于万用表输入阻抗较高，万用表电阻对电路的影响较小，可能是测量时万用表表笔间的分布电容使得晶振电路正常工作了，于是将晶振外接15PF电容C58、C59换新后，故障排除。

小结：电容C58、C59容量略微下降后，使得晶振振荡频率失常，造成CPU工作异常,而CPU的93脚、94脚外接的75kHZ晶振两端电压值2.3V、2.9V，是正常的。
