海尔滚筒延时门锁与发热丝控制原理图

电路原理

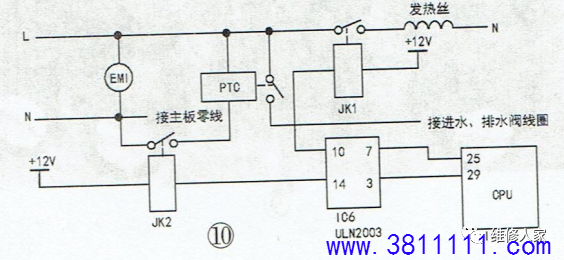

延时门锁与发热丝控制电路原理图，如下图所示。

当机子上电时,L、N经电源滤波器EMI后，火线并接门锁PTC、触点的一端后直接加到发热丝继电器开关JK1的一端；零线端一路接主板的开关电源，另一路接到继电器JK2触点的一端。当按压电源键主板得电工作时，指示灯点亮,CPU 的㉙脚送出高电平到IC6，ULN2003反相器的③脚，从⑭脚输出低电平，使JK2继电器线圈两端有12V的电压，继电器工作，触头闭合，门锁内部的PTC有AC220V电压，双金属片发热变形延时1- 3分钟后，门锁开关6A触头闭合，送电到进水、排水线圏一端。

当需要温水洗涤时,CPU的㉕脚输出高电平送到ULN2003的⑦脚，从⑩脚输出低电平，从而使JK1继电器线圈两端有12V的电压，继电器工作，17A触头闭合,送电到发热丝对水温加热。
