电热水壶内部电路原理图,学会了自己修省一笔！

有没有发现,咱们家里的电热水壶,用久了总会出点小毛病？有时候烧水烧到一半突然断电,有时候指示灯不亮,还有的时候水都开了但就是不断电,真的是让人特别抓狂！以前我也是一出问题就想着换新的,后来朋友教我看懂电热水壶内部电路原理图,才知道,原来很多毛病自己在家就能修,一省就是好几百！今天就来跟大家聊聊,电热水壶的内部结构到底有多神奇,自己动手修一修,真的简单又实用！

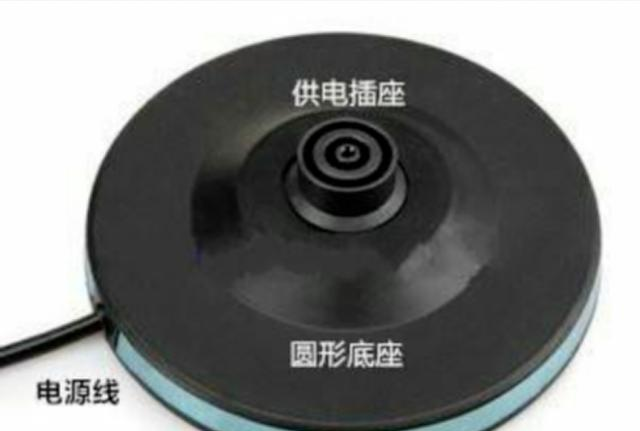

先说说咱们每天都要接触的那个圆形底座,看着不起眼,其实大有玄机。这个底座主要由电源插座和电源线组成,而且电源线的长度国家是有规定的,都是为了安全考虑。你仔细看啊,底座的插孔是母头,壶身是公头,这样设计就是为了防止咱们手一滑去碰到,避免触电。

家里小孩多的姐妹们,这点一定要注意,千万别用不合规的插线板乱接,安全才最重要！

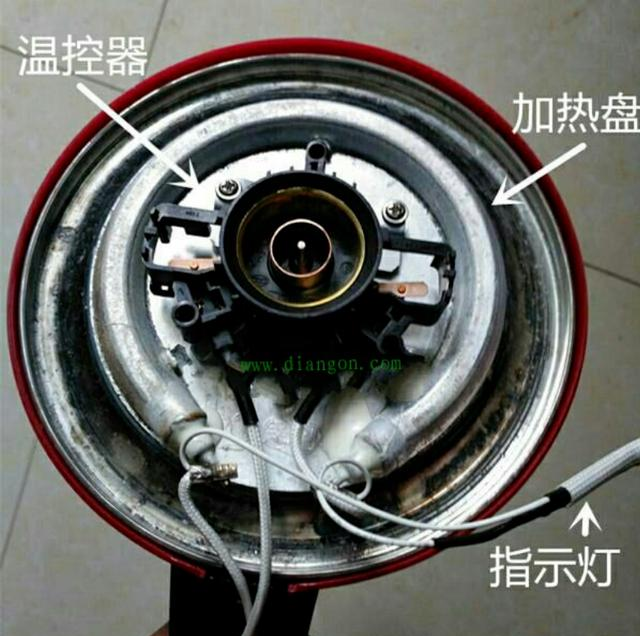

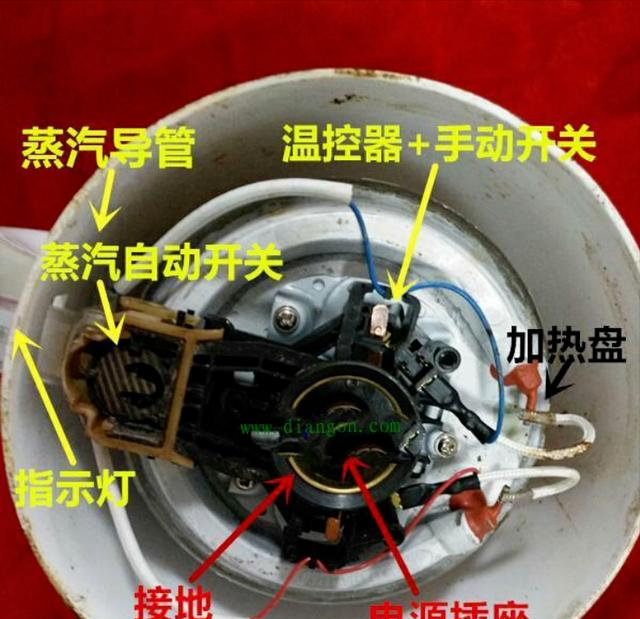

别看电热水壶外面一个壳,里面可热闹了！壶身底座里头有蒸汽式自动断电开关、水壶插座、加热盘、温控器、热熔断器、指示灯这些部件。这里就是电热水壶的“心脏”,全靠它们通力合作,咱们才能用上安全又放心的热水。

最让我佩服的是那个蒸汽自动断电开关。水一烧开,蒸汽冲进开关,“啪”一下断电,不仅省电还防干烧,特别智能！有时候你发现壶烧开了还继续加热,多半就是这个开关坏了。自己动手换一个,几十块就搞定,比买新壶划算多了！

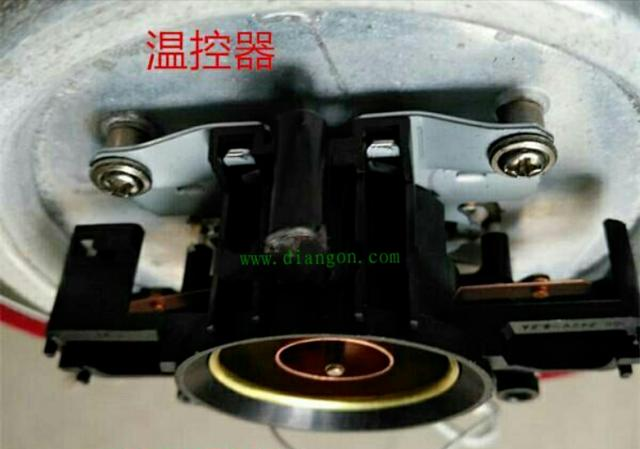

再来说说温控器和加热盘。温控器控制着水温,一到设定温度就断电,有的还会有防止干烧的功能。加热盘则负责把电能变成热能,烧水速度快不快,全看加热盘的功率。

我家有次加热盘坏了,水烧半天都不开,老公说要换新壶,结果我在网上搜了一下,自己买了个配件换上,又能用好几年,老公还夸我真能干！

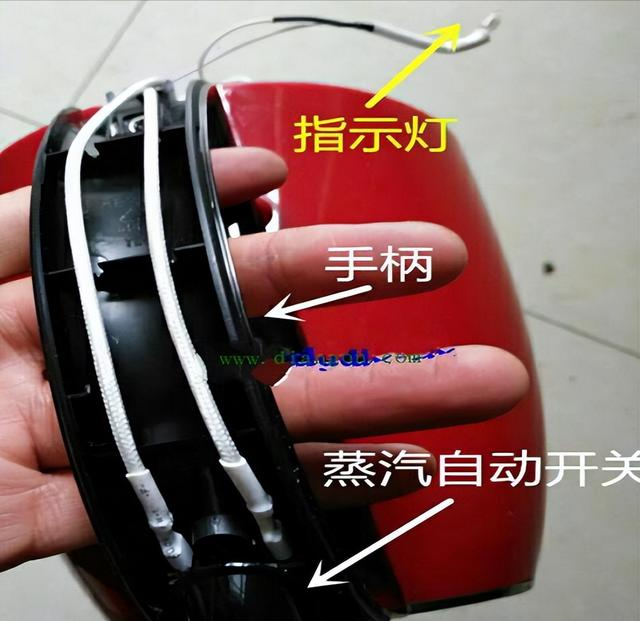

有的壶蒸汽开关在底部,有的装在手柄上,其实原理都差不多,就是为了让操作更方便。有姐妹说家里手柄上的指示灯不亮了,其实大多数时候就是那根小灯线松了,自己拆开一看,接好就行。

还有手柄断了、松了,也不用着急,换个配件不到二十块钱,省事省钱又省心！

很多人一听“电路原理图”就头疼,其实没那么难。咱们常见的电热水壶有两种：非保温式和保温式。非保温的就是烧开就断,保温的多一个副加热盘,水凉了还能继续加热保温。

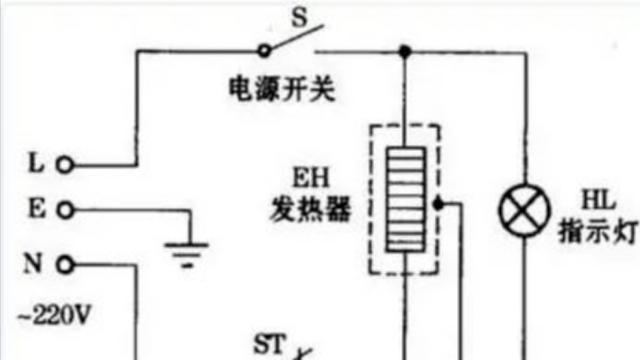

你只要记住：加热盘和指示灯是并联的,温控器、热熔断器、蒸汽开关是串联的。指示灯一亮,代表加热盘在工作。要是指示灯不亮,多半是加热盘或者开关坏了,对照电路图一查,毛病全都清楚啦。

保温式的会多一个温控器和加热盘,主加热盘烧水、副加热盘保温,红绿指示灯分别代表烧水和保温状态,一目了然！

说到电热水壶的保护措施,真的是层层把关：

1.

2. 水开自动断电
   ——蒸汽自动开关,水一开就“啪”断电,绝不多烧一秒！
3.

4. 防干烧保护
   ——温控器监控壶底温度,水烧干温度一高立马断电,安全省心。
5.

6. 过热保护
   ——热熔断器,温度一到139℃左右就自动熔断,避免意外。
7.

8. 接地保护
   ——电壶底部都有接地线,漏电风险大大降低。
9.


我家之前有个壶就是因为这几重保护,才避免了一次“险情”,真的比老式热水壶安全太多！

看完这些,你是不是觉得其实电热水壶的结构并不复杂？只要懂了原理、会看电路图,咱们自己动手修一修,既省钱又有成就感！下次家里热水壶再出小毛病,别急着扔,动动手指就能解决,家里的“小能手”非你莫属！

姐妹们,赶紧收藏起来,有空的时候拆开家里的热水壶看看,没准还能发现点小问题,提前修好,省下一大笔维修费！如果身边有朋友也遇到类似问题,记得把这篇文章分享给他们哦,让更多人受益,家里的小电器全都焕然一新！
