开关电源UC3842无输出五步检修技巧

开关电源无输出是很常见故障，很多人碰到无从下手，现根据经验总结五步检修技巧，以UC3842构成的开关电源为例:

一、首先简单分析电路基本工作原理

UC3842电源上电时，300V高压直流经启动电阻向第7脚外接电解电容充电。当7脚电压达到约16V时芯片启动，内置5V基准稳压器开始工作，从8脚输出稳定的5V基准电压，同时内部振荡器起振产生PWM信号从6脚输出，驱动功率MOS管工作。芯片启动后，开关变压器辅助绕组的感应电压经整流滤波接替启动电阻继续为7脚供电，维持芯片持续工作。UC3842的欠压保护阈值为16V（启动）和10V（关闭），若7脚电压低于10V芯片将停止工作。

二、故障排查五步技巧解析

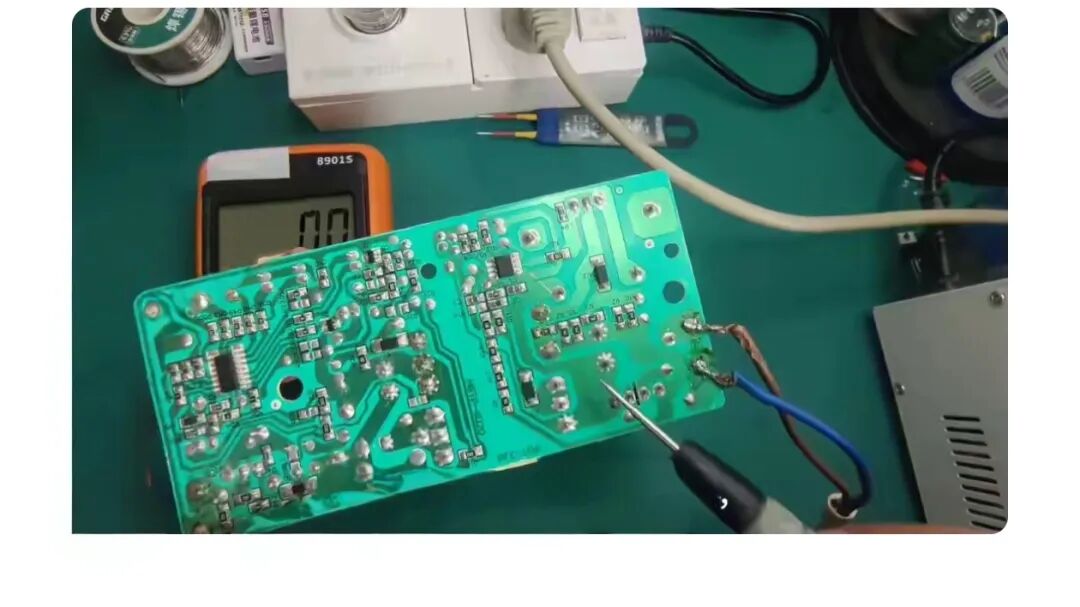

第一步：大电容300V电压检测（故障范围：初级整流滤波）

排查依据：220V交流电经整流桥全波整流后，脉动直流经大电容滤波形成约280-320V的稳定直流，直接为开关变压器初级和UC3842启动电路供电。若此电压异常，则故障锁定在输入保险、整流桥及大电容构成的高压回路。

实测要点：测不到300V时，先观察保险丝是否熔断。保险丝熔断通常意味着后级有严重短路，常见原因为整流桥二极管击穿、大电容漏电短路或功率MOS管D-S击穿。保险丝烧断后不能直接更换，必须先排查后级短路元件，否则新保险会瞬间再次烧毁。整流桥的检测可以用万用表二极管挡逐一对四个二极管进行正反向测量，正常时正向有0.4-0.7V导通压降，反向应为无穷大。300V正常则进入第二步。

第二步：芯片7脚供电电压检测（故障范围：启动及供电回路）

排查依据：7脚电压的稳定是UC3842正常工作的前提，它的启动电阻、Vcc滤波电容以及二次供电回路是故障率最高的环节，据统计启动电阻开路占7脚无电压故障的比例高达58%。

实测要点：7脚正常值在12-18V之间。测不到7脚电压时，首先检查启动电阻。启动电阻通常接在300V+与7脚之间，常见阻值为100-500kΩ，断电测量其阻值，若阻值无穷大或显著增大即已损坏。若测得7脚电压在10-17V间来回跳变（俗称\"打嗝\"），说明芯片反复启动-欠压关断。此现象最常见的原因是7脚对地滤波电解电容失容或漏电，电容老化后无法在启动间歇维持电压，导致Vcc跌落触发欠压保护。直接更换该电容通常可解决问题，这是3842电源的通病，即便目测电容没有鼓包也建议优先更换。若更换电容后电压仍跳变，则需检查辅助绕组的整流二极管是否开路、限流电阻是否变值。

第三步：8脚基准电压检测（判断芯片本体好坏）

排查依据：8脚输出的5V基准电压是UC3842内部5V基准稳压器的输出，它既为芯片内部电路供电，也作为外部的电压基准。8脚有稳定的5V，证明芯片已经正常启动并完成了初始化。若7脚供电正常但8脚无5V，则9成以上概率芯片损坏。

实测要点：测量8脚电压应为稳定的5V（±0.1V）。若供电正常而8脚无输出，直接更换UC3842。也可采用外加供电法进一步确认：断开原电路，在7、5脚间外接约17V直流电压，测量8脚能否输出5V，若仍无输出则芯片确已损坏，若有5V则说明芯片完好、故障在周边电路。

第四步：驱动电路及次级输出检测（当前三步均正常时）

排查依据：如果300V正常、7脚供电正常、8脚有5V基准，但电源仍无输出，说明芯片已经起振，问题可能出在驱动输出回路或次级负载侧。3842损坏的最常见原因是功率MOS管短路后，高压从G极窜入6脚导致芯片烧毁，此时MOS管和UC3842往往同时损坏，6脚到G极之间的驱动限流电阻也必坏。

实测要点：首先拆下MOS管测量其D-S极是否击穿短路。若MOS管损坏，务必同时检查6脚到MOS管G极之间的驱动电阻（通常10-22Ω）是否开路或阻值变大。这个电阻变值后会导致驱动波形前后沿变形、驱动电压幅度下降，MOS管驱动不足无法正常导通，同时伴有尖叫声，严重时还会过热烧毁。若MOS管和驱动电阻均正常，则需检测次级输出的整流二极管。用万用表二极管挡测量次级输出整流二极管的正反向特性，若正反向均为无穷大则已断路烧毁，若正反向均导通则已击穿短路。次级整流二极管必须使用肖特基二极管代换，因为开关电源工作频率高（通常数十kHz至数百kHz），普通整流二极管开关速度慢、恢复时间长，用于高频整流将严重发热甚至再次烧毁。

第五步：补充排查要点

若以上步骤全部正常但输出仍异常，还需检查以下环节：

①电流检测电阻：MOS管S极对地通常接一只0.1-1Ω小阻值大功率电阻（采样电阻），其作用是向芯片3脚提供过流检测信号。此电阻开路或阻值显著变大时，3脚检测到的电压异常升高，会触发芯片过流保护，导致电源打嗝或完全无输出。

②反馈回路：输出电压经光耦和TL431反馈至UC3842的2脚，形成闭环稳压。光耦失效或TL431的分压电阻阻值偏移，会导致输出电压异常或电源无法正常工作。

③更换芯片注意兼容性：UC3842系列（3842、3843、3844、3845）的启动电压和最大占空比存在差异，3842启动电压为16V、关闭电压10V，3843的启动电压仅为8.5V、关闭电压7.6V，两者不能直接互换，代换时必须选同型号。

为方便检修现将3842正常工作时各引脚功能及正常电压奉上:

①脚 误差放大器输出 约1.5V 外接阻容元件故障或反馈异常
②脚 反馈电压输入 约2.5V 偏离2.5V说明反馈回路或TL431/光耦故障
③脚 电流检测输入 ＜0.3V ＞1V触发过流保护
④脚 振荡器定时端 0.8-1.5V（锯齿波） 检查RT/CT电容
⑤脚 公共地 0V —
⑥脚 PWM驱动输出 约1-3V（脉动） 可用示波器测波形幅度约10-18V
⑦脚 Vcc供电端 12-18V 查启动电阻和Vcc滤波电容
⑧脚 5V基准电压 5.0V±0.1V ≠5V且供电正常则芯片损坏

最后提醒，为确保安全，在操作前先对300V大电容放电（如用100Ω电阻短接两端），全程使用隔离变压器确保安全，带电测量时养成单手操作的习惯。
