RIGOL普源DS1052E示波器白屏的故障维修

2021-6-21 09:47| 发布者: 维修迷| 查看: 345| 评论: 0

摘要: 去年收购一台RIGOL普源DS1052E示波器，故障是白屏，一直扔墙角，之前拆DS1102的屏来换上依旧白屏，由于去年疫情期间无聊，想起拆开再看看，检查了一遍，对比DS1102（主板是一样的)，区别在固件吧。对比各路DC-DC都正 ...

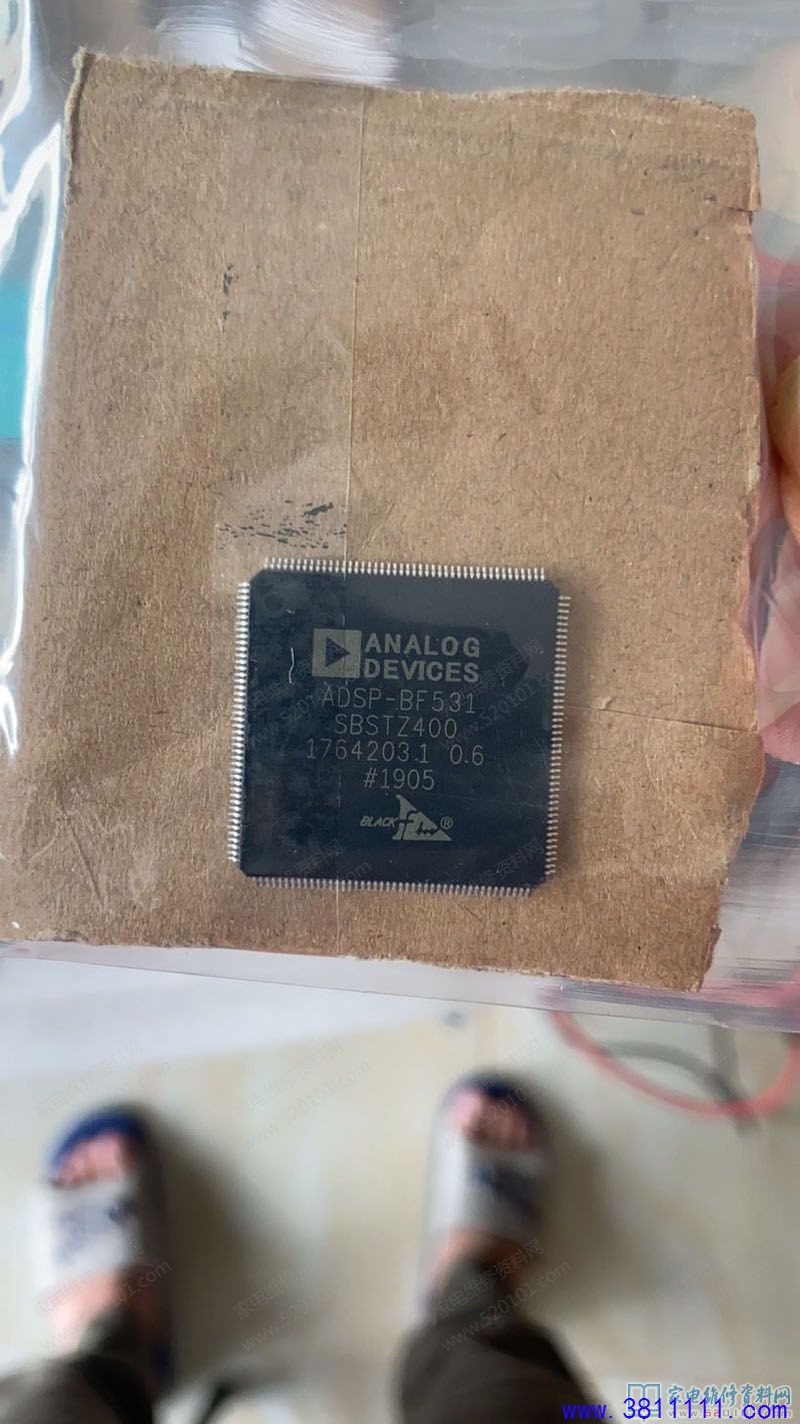

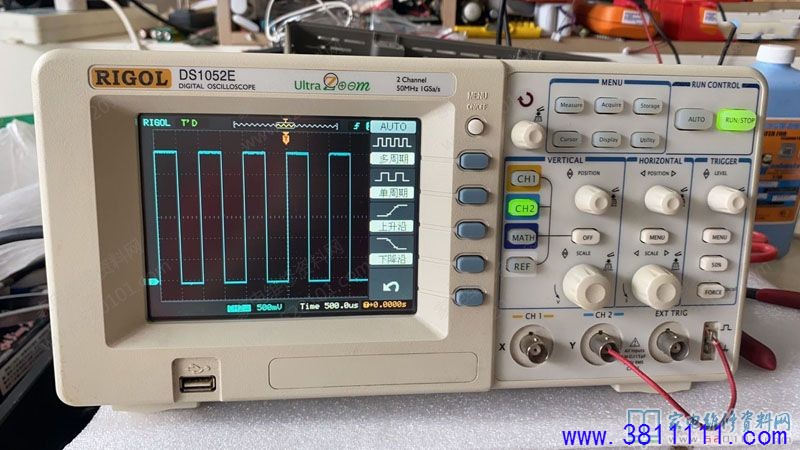

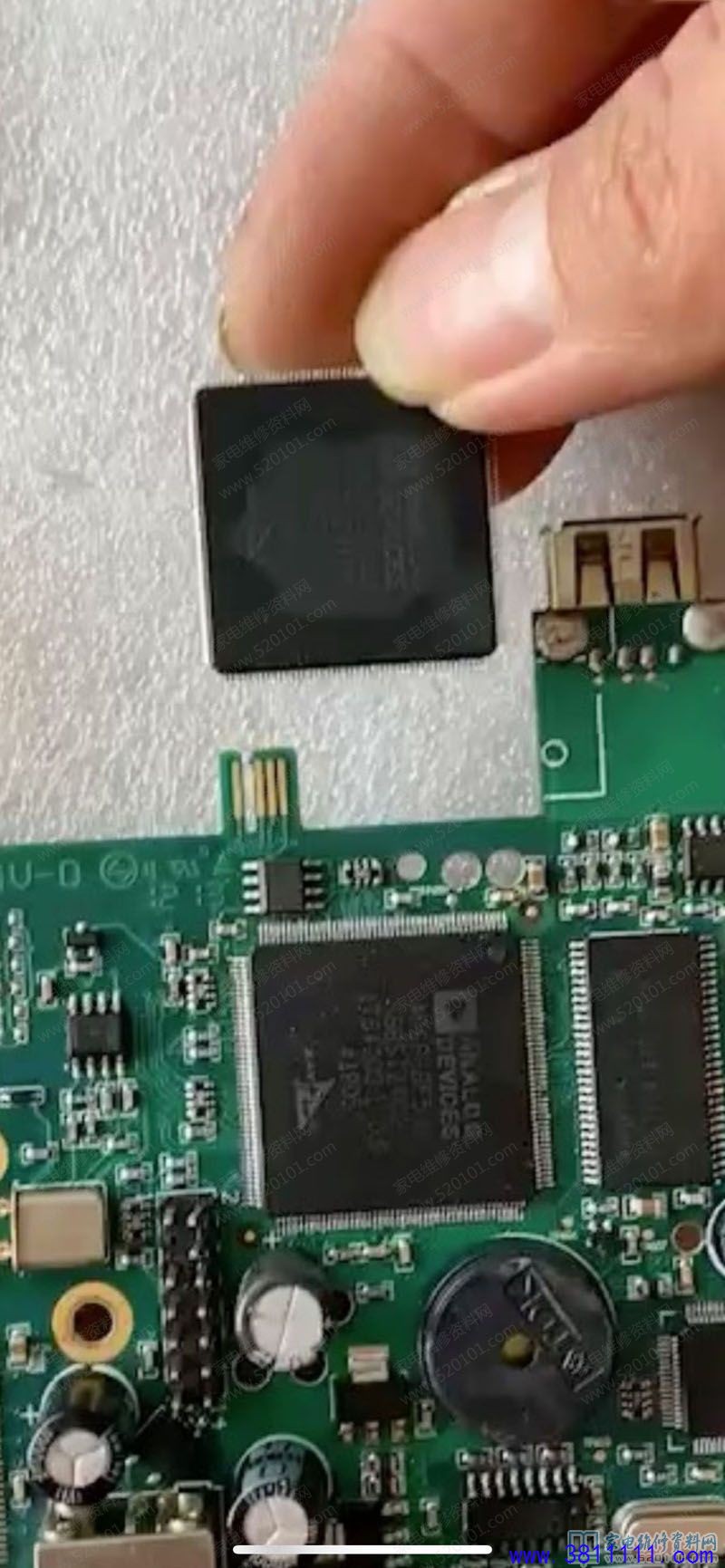

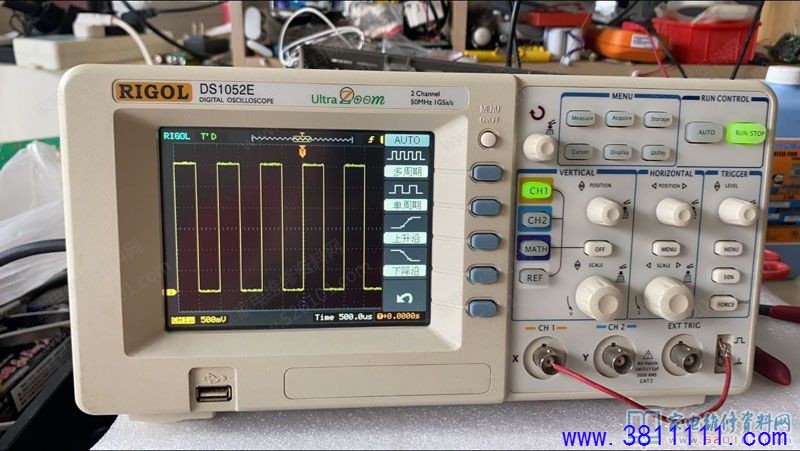

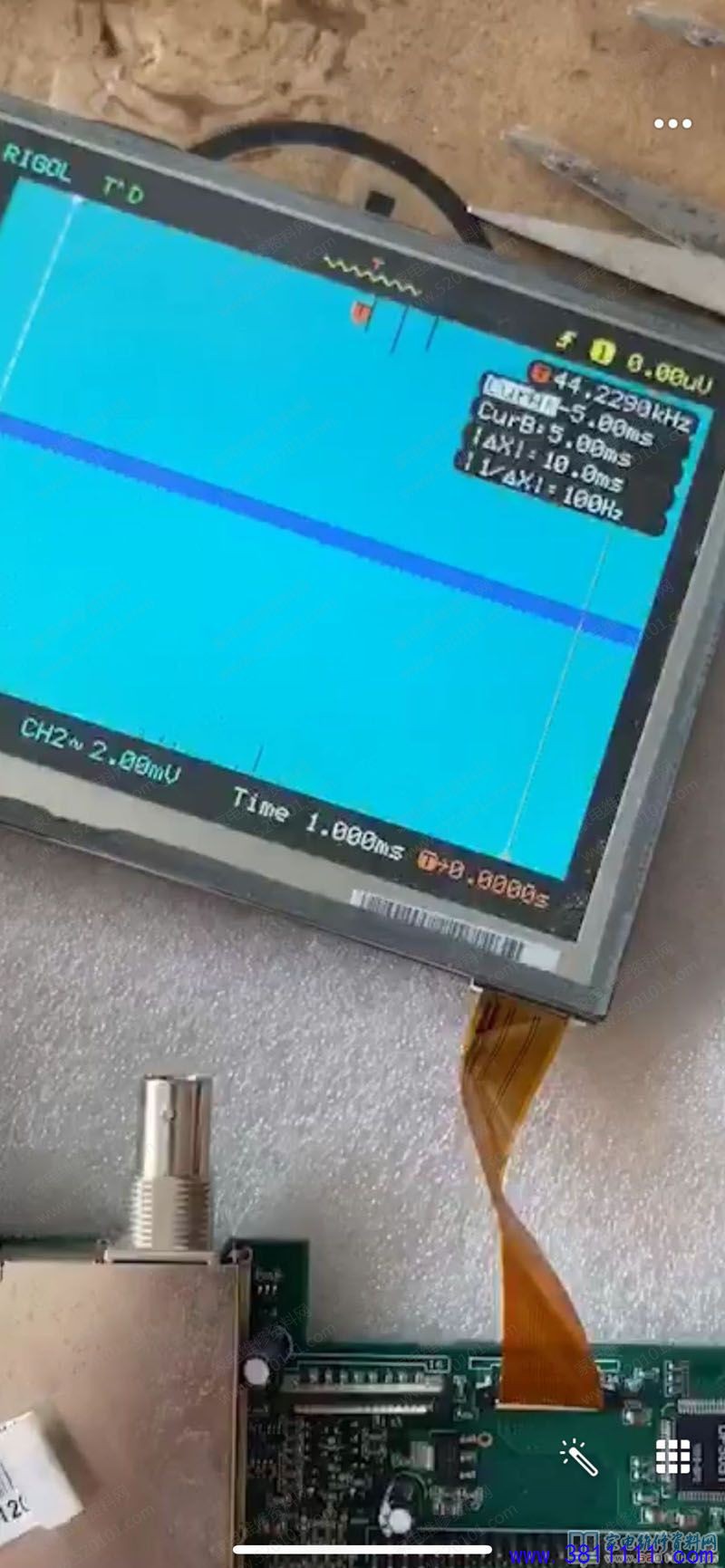

去年收购一台RIGOL普源DS1052E示波器，故障是白屏，一直扔墙角，之前拆DS1102的屏来换上依旧白屏，由于去年疫情期间无聊，想起拆开再看看，检查了一遍，对比DS1102（主板是一样的)，区别在固件吧。对比各路DC-DC都正常，唯独白屏机器ADSP-BF531 SBSTZ400这芯片很烫，网上查了下这个芯片内部不带程序，立马网购发片来试试吧，果然换上完全正常了，1-2通道均正常。
