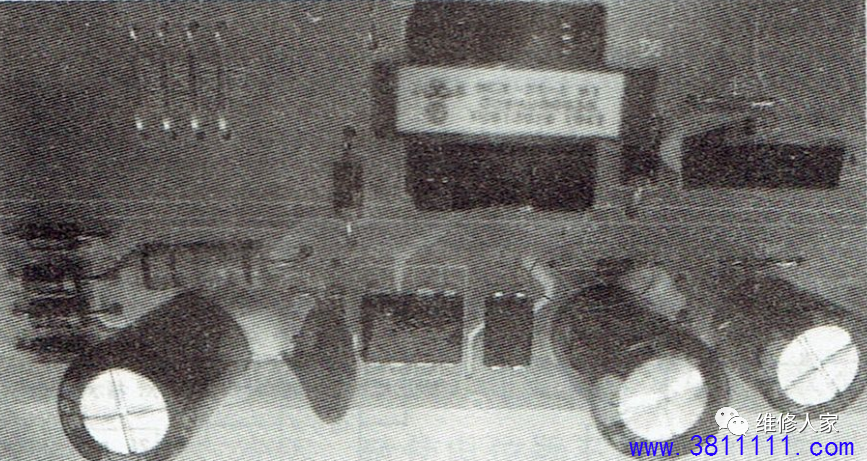

—台XQG50-807滚筒洗衣机,上电后指示灯不亮,整机无反应: 分析检修:上门维修,检査市电正常,洗衣机线路无损,估计电控板损坏所致。测量开关电源次级输出端无+12V、+5V电压,测量开关电源初级输入端有AC22OV,整流滤波后有DC314V,初步估计开关电源不起振导致。 测量TNY276模块的④脚与热地(⑤脚)有147kΩ正常,测量光耦输入与输出级正常,当检测到稳压管DZ1时,发现已经双向击穿导通损坏,导致光耦器输入端无供电,输出端不工作,致使开关管模块IC8不起振,所以没电压输出。更换新的DZ1,11V稳压管(型号JN5241B)后,如下图所示,故障修复。 |
