MICKLE美奇MX800-USB小型调音扩声系统杂音故障的排除

2021-6-1 15:08| 发布者: 南召修电视| 查看: 374| 评论: 0

摘要: 故障现象：以MICKLE美奇MX800-USB模拟调音台为核心单元所组建的小型扩声系统，工作时音箱有“吱吱”的类似交流感应噪音，并随主音量推子的开大，噪音也同步增大。故障分析与维修过程：该调音台为乡镇上某民间乐团的 ...

故障现象：以MICKLE美奇MX800-USB模拟调音台为核心单元所组建的小型扩声系统，工作时音箱有“吱吱”的类似交流感应噪音，并随主音量推子的开大，噪音也同步增大。

故障分析与维修过程：

该调音台为乡镇上某民间乐团的工作器材，平素多用于周边乡村的邻里间举办红白事时小乐队的伴奏演唱扩音，属于流动性演出作业使用场景且应用几率较频繁的情况。

起初，调音台的使用者在某次外出演出时发现，不知何时音箱中出现有“吱吱”啸叫的杂音，曾致电给笔者，咨询原因和求解决指导方案。笔者大致了解一下当时的使用场景后，主观感觉和系统音箱与话筒的位置不恰当所导致的回授啸叫现象有点类似，便电话指导其调整了下音箱的摆位方向及话筒位置，适当降低调音台话筒通道的增益和EQ的中高频提升量设置、微调下延时和混响的量感，对方居然反映问题好像是得到了改善，杂声小了很多，但仍然还有一点点。因为涉及到电声这一块，每个人的描述和感受是不同的，所以当时便告知调音台操控人，若想根本上解决问题，需要到现场确认故障现象，才能进行深入的原因分析，视频聊天的方式是不能替代现场检查和故障现象确认的，嘱其暂时先凑合完成当天的演出，回来后再约笔者到场查看系统工作时的具体情况再作判断分析。之后几天内，也未接到用户再次约请上门检测的电话，以为问题或已得到解决，便未再追究。

但一周后，又再次接到该乐队负责人的求助电话，说上次的扩声系统杂音故障仍然存在，他不能确定故障出在哪一环节，希望能帮手迅速解决下。原来，他在另一个客户家的现场架设扩声系统，进行调音时发现系统里仍然存在上次的“吱吱”杂音现象，并且按上次笔者所讲的方法不能排除掉。适值当天的下午三点多钟，而乐队的商业演出活动约定在晚上七点多开始，距离演出时间还有三个多小时。其担心扩音效果不好影响到乐队的口碑和后续的商业拓展，故火急火燎的请笔者前去救场，并表示希望能在演出时间前搞定。

对现场演出类的专业调音扩声系统本人并不是很熟悉，但本着提升自己能力、不放弃身边每一次学习机会、不断追求进步的想法，还是决定放下手中的事务，陪他到现场走一趟看一看。

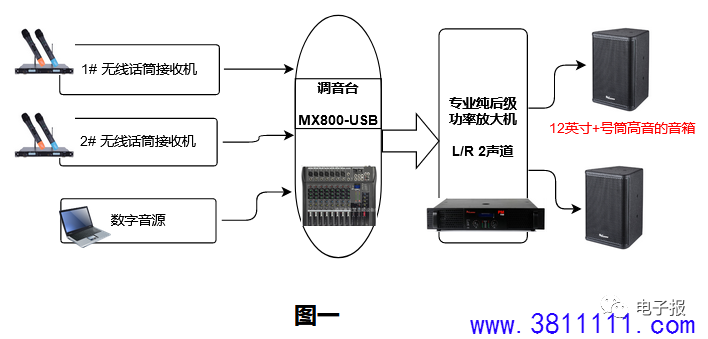

扩声现场设置在客户家的庭院里，连接的器材，粗看起来一大堆东西，仔细梳理一下后，其实也比较简单的（参见图1的联接示意图），说白了也就是两套无线话筒接收机+数字音源+调音台+双通道纯后级功放+音箱，和普通的家用组合音响系统的构成差不了多少，故认为对音频系统的故障排查和判断方法、分析思路同样也适用。

图1

首先，确认用户所讲的故障现象究竟是怎么回事——现场听到系统存在的“吱吱”杂音，有点类似数码延时混响电路的时钟啸叫声，但又不是那种纯粹的高频时钟声，因为还夹杂有点交流的“滋滋”声，两个音箱里都有。经验告诉我，这倒有点像线路接地不良所引起的那种感应输入的音频杂音，且音箱杂音大小受调音台主音量的推子控制。由此可见，杂音来源于功放的前级信号处理——调音台或麦克风输入部分电路，与功放无关。

究竟是调音台还是麦克风、音源输入电路故障所导致呢？把调音台主音量推子置中等位置，同时聆听音箱里输出的杂音情况，然后将麦克风输入通道的音量推子拉到最小，杂音消失；可见杂音来源与麦克风通道有一定的关系。将麦克风通道的音量推子置中，调整麦克风输入通道的增益旋钮到低位，音箱里的杂音仍然存在，且大小没有变化，说明该杂音与音箱摆位及无线麦克风的声反馈所导致的啸叫无关。将麦克风及音源输入线路从调音台的输入端口移除，杂音仍然存在，可见该杂音来源于调音台本身，而与外部输入的音源设备无关，从而确定为调音台本身故障。

同时，还注意到一个细节，即便是MIC输入通道的音量推子上推到顶打开的情况下，若是将MIC通道的效果旋钮调到最小或者是将混响效果通道的音量推子拉到底，杂音也将消失。很显然，这个杂音与调音台的效果处理电路相关。

故障范围缩小到调音台内部后，需要进一步的判断故障究竟是由哪个模块所引起，因为对于音频系统，导致交流杂音出现的因素太多了。电源退藕不良、电路故障、屏蔽不良或某模块电路接地不良、多点接地或来自外部的干扰等因素，都有可能导致扩声系统出现噪音的。但对于笔者来讲，在尚且不完全了解调音台的工作原理及内部电路构成的情况下，想在现场短时间内就找到内部电路故障并解决简直是件不可能完成的任务。所以，在确定为调音台故障后，笔者表示需要将调音台带回工作室拆开检查才能解决。话是这么说，可真要动手对调音台进行维修的话，那还真的是“新娘子上轿——头一回”啊。

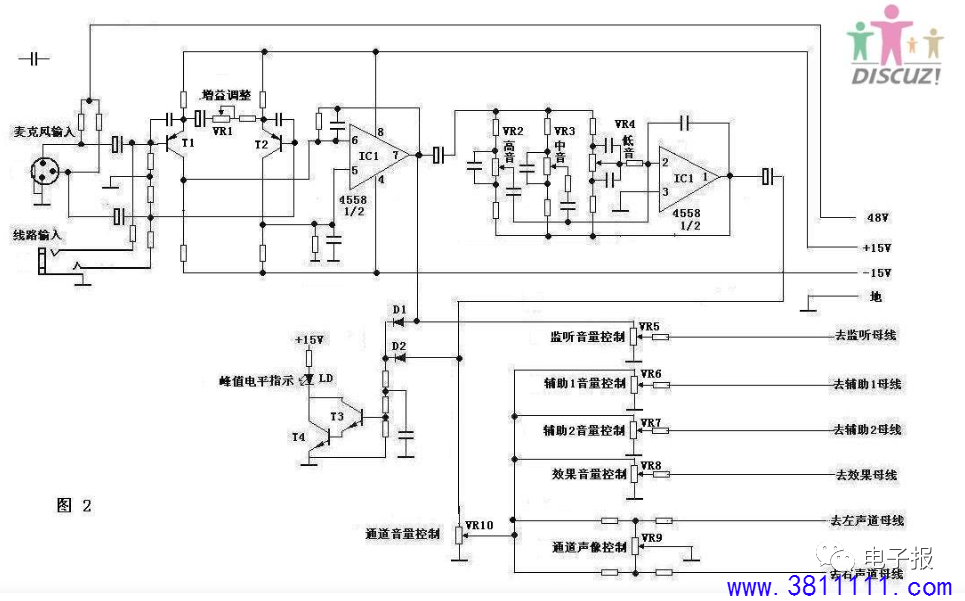

需要“临时抱佛脚”做准备功课的事项很多，比如：到网上找调音台的有关资料，电路框图、信号流程图、工作原理之类的东西，恶补下才行啊。所幸的是，当下的网络时代，使得某些技术信息资料的获取变得非常的容易和快捷了。先从产品的品牌信息、调音台的基本组成单元框图及信号流程着手。呵呵，没想到这个“MICKLE”还真的是个货真价实的专业音响器材国货品牌啊，京东商城也有卖的。看起来还不算是山寨货，只是笔者并不了解而已啊。然后，在网上找了个模拟调音台的参考电路琢磨下（如图2、图3、图4所示，非产品本身的实际电路），对调音台的组成及电路总算是有了个大概的了解。

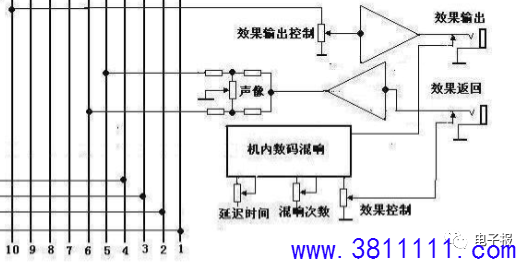

图3

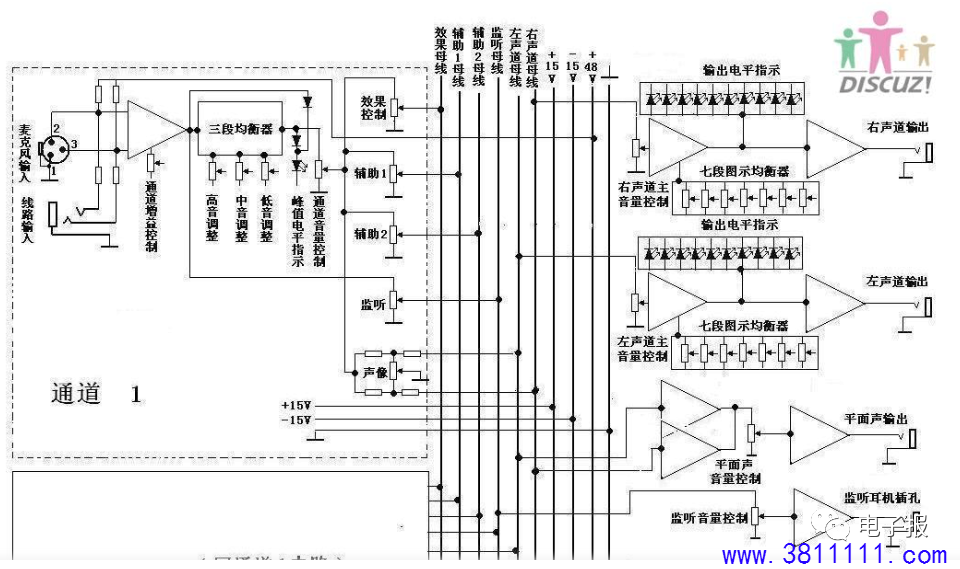

图4

由上信号流程图可见，调音台的信号流程可以简化为：信号源输入→音色调整→信号分配→输出控制几个环节。当效果通道的音量推子关闭后，音箱里的杂音消失，则可以推断故障出现在效果通道里。而效果通道最主要的功能就是对各路输入信号进行延时混响的处理。很明显，直接检查调音台与延时效果调节相关的电路单元即可。

打开调音台底盖后，面对一大块贴片元件密布的电路板，不禁傻眼了。如何下手呢？由于对调音台的实际电路不熟悉，也不清楚哪块电路是负责延时效果的，所以就决定从调音台负责效果音量的推子位置开始倒查信号线走向，以此来寻找效果电路的核心延时芯片位置所在。很快，就发现该产品的效果电路实际是由一个可拆卸的独立小PCB实现，上面有一片被抹去丝印型号的集成电路及大量贴片外围元件，并采用双排针式插座形式与主板相连接，也算是模块化设计吧。但该PCB板上用作实现延时效果任务的集成电路芯片型号被抹去后，无法得知具体的型号，想通过网络搜索调音台的效果单元电路图的想法就彻底破灭了。

没有电路图的情况下，只好祭出本人最擅长的、也是最简单、最原始的“维修三板斧”——“外观肉眼检查+电压、电流测量法”，对延时效果板上的每个外围器件逐个进行排查。由于是小信号处理部分，所以电路板上并没有什么明显的器件过热和变色现象。唯独面向底部的一面，有一边沿处的阻焊绿油位置略显异常，阻焊层有被刮擦的痕迹；仔细观察该位置效果板PCB的各条走线，居然有了惊人的发现。在刮擦位置处的几条PCB走线，每条走线中间竟然有着一条横向的细长裂纹痕迹，其中一条便是地线。顿时心头狂喜不止，至此，效果板工作杂音问题的原因总算是找到了。估计是PCB靠近机箱底部，在频繁的搬运周转过程中曾受局部的外力挤压所导致PCB走线断裂。立马开启电烙铁，用细铜丝将每条有裂断的PCB走线连接起来，装入原位置，通电复测效果板上的供电电压，确认+5V和3.3V供电电压都正常后，装机准备试音确认。

新问题随之而来，由于调音台与功放联接的输出接口为专用的平衡式卡侬头和大6.5mm不平衡输出端口，没有RCA莲花输出插接端子。而工作室内的普通家用AV功放只有RCA模拟输入接口，没有卡侬接口，所以不能直接联接调音台，如何试音确认维修效果呢？笔者盯着调音台上的琳琳满目的插孔有点发愁，回头对着调音台的电路框图重新看了良久，终于找到一个简单可行的办法。利用面板上的耳机监听插孔，接入头戴式耳机，然后开启效果通道的音量推子和麦克风输入通道的效果旋钮进行监听。果然，在耳机里输出已经没有了那种特有的“吱吱”杂音。出于谨慎的考量，防止误判，同时也为了检验本试验方法的正确性，我又特意将那块效果板上临时搭接的细铜线脱开，恢复到维修前状态，那种吱吱杂音果然真的从耳机里传出来。将铜线按维修方法重新焊接好后，重试机，杂音消失，由此可以判定，杂音故障确实已经得到解决。于是，快速将拆开的调音台装好，恢复原状，一看时间，还不到三个小时。急忙联系那个乐队的用户，将调音台带回现场，与其一起接线、连接好系统，通电试音，杂音消失，确认问题确实已得到完美解决。

经验总结：定位故障在扩声系统的范围是问题解决的关键一环，否则无法下手；对类似调音台这种平时很少接触到的专业器材故障维修，建议一定要对产品的组成框架及大致信号流程有个初步的认识，才有助于去伪存真，较迅速的找到问题所在。
