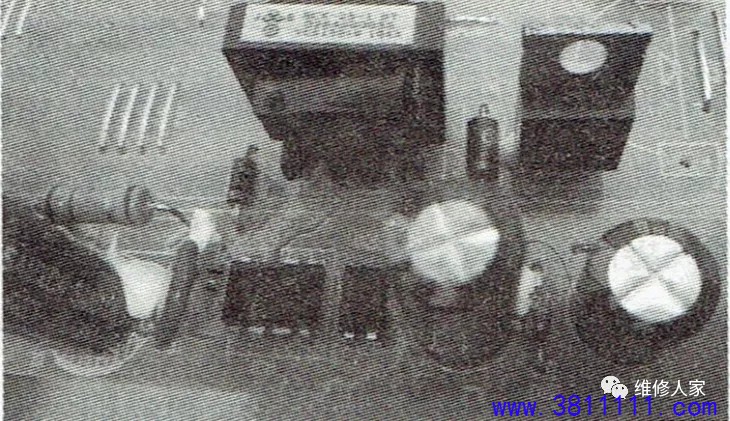

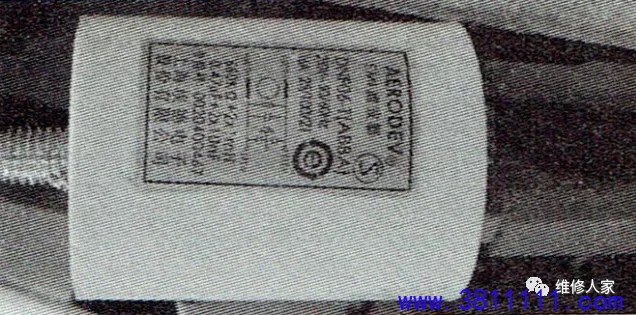

一台XQG50-807滚筒洗衣机,上电后指示灯不亮,整机无反应。 分析检修:测量用户家的AC220V正常,打开洗衣机顶盖,没有发现线路破损的现象。测量滤波器,如下图所示,输入与输出电压均有AC220V, 初步估计问题应该在电控板。 卸下电控板,通入AC22OV电压,使用万用表测量全波整流输出有DC311V,但是测量开关变压器次级D6二极管阴极电压为0V,估计次级负載短路所致。 断电后,测量次级D6输出直流电阻为0Ω, 故障范围肯定在D6或之后的电路器件,当万用表检测到12V稳压管DZ2时,发现该管子如下图所示,已击穿损坏,导致次级输出短路。更换新的12V稳压管IN4742后,故障修复,通电指示灯工作,上电瞬间蜂鸣器工作,机子恢复正常。 |
