【知识】LED灯，你确定真的会用吗？

LED灯是什么？不多说，直接上图，喏~

看到这个图之后，大家肯定会说，这不就是模电书中的发光二极管嘛。对，你说的没错，LED灯就是发光二极管，现在我们看到的是LED的电路符号，其庐山真面目不是这样的。请看下图。

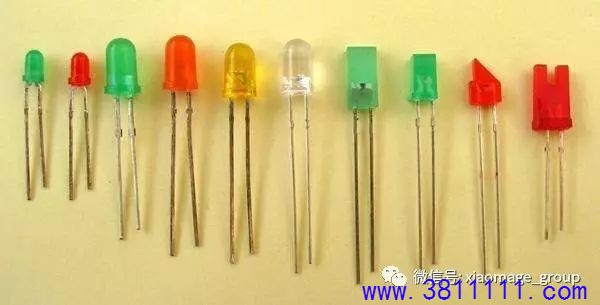

是不是一下就高大上了好多。其颜色形状各不相同，各式各样。对于如此之多的LED灯，这个时候就需要对它进行分一下类了，否则大脑太不好记忆了。

LED按其颜色可分为：

红色，绿色，蓝色，黄色，白色 等

LED按其封装可分为：

直插

直插的LED灯根据其形状可分为圆柱形的、扁平形的、以及异形的。

直插圆柱形的LED灯根据其灯珠直径的大小可分为直插3mm和直插5mm

贴片

贴片的封装有0603、0805、1206、2835等等

LED按其导通电压和导通电流可分为：

大功率LED灯（通常用于照明灯）

小功率LED灯（通常用于电路板的电源指示灯或运行指示灯）

以上是对平常所见到的LED灯进行的一个大概的分类。刚才说小功率的LED灯可用于电源指示灯和运行指示灯，那么下面我们来说说这个小功率的LED灯的使用技巧，我们以直插3mm红色LED灯为例。

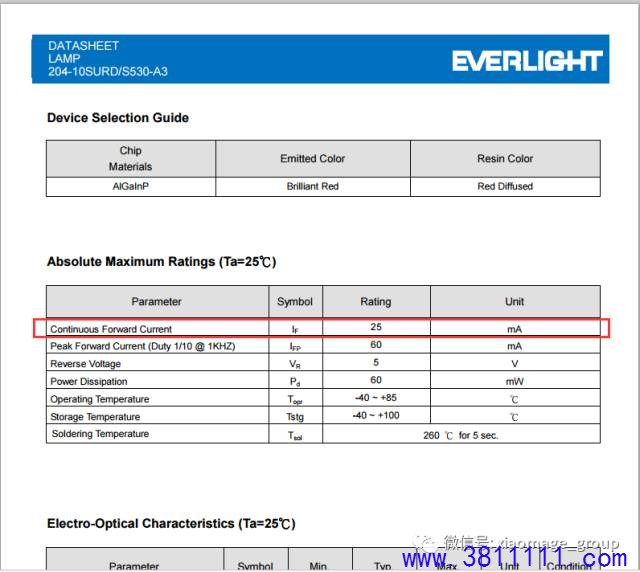

首先，要想使用这个LED灯，那必须得知道它的特性。这是从网上找到的一个关于红色直插3mm发光二极管的数据手册，我们从其手册的电压-电流传输特性曲线中可以看出，截止电压为1.6V，小于1.6V时，发光二极管不导通。当导通电压为1.8V时，电流为10mA，之后随着导通电压的增大，电流也随之正比例增大。此时就出现一个问题，随着电压的无限增大，电流会随之的无限增大吗？通过继续查看这个手册可知，其极限正向连续电流为25mA，此时再返回之前的电压-电流传输特性曲线可以看出来，当正向连续电流为25mA时，此时的正向导通电压为2.1V。依次可以得出二极管的电压和电流参数：0.01mA≤IF≤25mA，1.6V≤UF≤2.1V。
