第三代中9户户通配卡所需硬件与器材
配卡所需要的硬件设备除了以上教程提到的PL2303HX刷机小板、CH341A 编程器、SOP8烧录夹以外，还需要一张出图卡和一张新机空卡(开机出安装的开户卡、解锁卡也都可以)


配卡是指本机无卡，插入其他机顶盒已经开户授权可以收看的CA卡，俗称出图卡或者有人卡。也就是A机插B卡，属于机卡完全不匹配的类型，需要刷机改串一清二白等一系列操作流程。
展讯模块配卡改串刷免方法与步骤
展讯配卡原则:先刷串号，后刷基站，否则刷完搜基站为乱码或无基站
一，展讯模块(QW200 A500等模块)配卡流程
出图卡模块授权序列号查询
机顶盒遥控器按F1键进入《系统设置》菜单，选《CA信息》，再按《下一页》即可

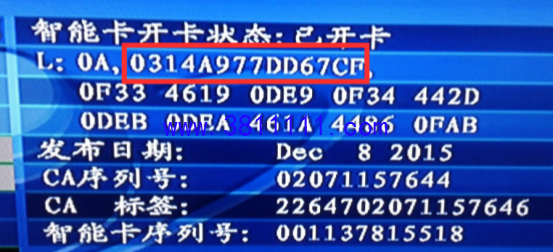

如图，两个逗号之间的14位字符即为授权模块的16进制授权序列号。我们需要通过16进制转10进制得到模块串号。
授权序列号转换串号方法:
序列号转换串号可以通过在线进制转换进行，百度搜索进制转换即可找到，网址ttp://tool.oschina.nethexconvert/


复制转换后的串号867143023159247备用。
展讯芯片模块(如QW200 A500等模块)刷串号工具WRITEIMEI_ R1. 5. 3001

连接PL2303HX刷机小板3根线到QW200模块图纸绿色箭头标示的RX、TX和地线，PL2303HX刷机小板插到电脑USB口，打开展讯芯片模块刷串号工具WRITEIMEI_R1.5.3001

展讯刷串软件配置


回到软件主界面，先点读IMEI后开机，端口连接正常一般几秒内即可读出原模块串号。
然后在输入IMEI1的框内填入刚刚出图卡授权码转换后的授权串号867143023159247，点写IMEI机顶盒重新开机后，几秒内即可写入成功。
查看出图CA卡授权基站信息的小区码:


如图，选取其中几个小区码，如0F33 0DE9 0F34备用，查看机器的模块版本信息，注意21010002 21010006分 别对应QW200两个版本
的刷机软件。如果用错版本刷机也能成功，只是模块版本会开机升级变成02000121 06000121。

如上图是21010006的版本，我们打开QW200埋基站软件06版本里面的UpgradeDownload. ini基站配置文件里埋基站:

按上图修改速率，小区码和信号强度，保存。
连接PL2303HX刷机小板3根线到QW200模块图纸红色箭头标示的RX、TX和地线，PL2303HX刷机小板插到电脑USB口，打开QW200埋基站软件的UpgradeDownload. exe

先点齿轮图标输入验证码1234，再点箭头图标开始，机顶盒开机，如果RX、TX连接正确，机顶盒开机后，刷机软件就有进度条滚动了，大约82秒左右，提示绿色PASS完成刷机。关机即可，一般无需清24C128。

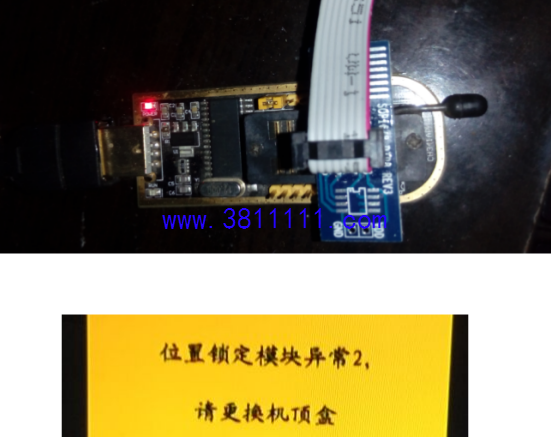

如果开机收看几分钟后出现模块异常2，那么就需要使用CH341A土豪金编程器和SOP8在线烧录夹读取机器主板24C128数据，先保存一份备用，然后清空24C128。

编程器查空，显示芯片是空的之后，拔出原机CA卡，插入一张未开户的空卡，连接信号开机

大约几秒以后屏幕出现模块准备成功

然后关机插回原机CA卡即可正常收看了。
