第三代中9户户通W100 S100ZBX100系列模块更换模块方法与步骤

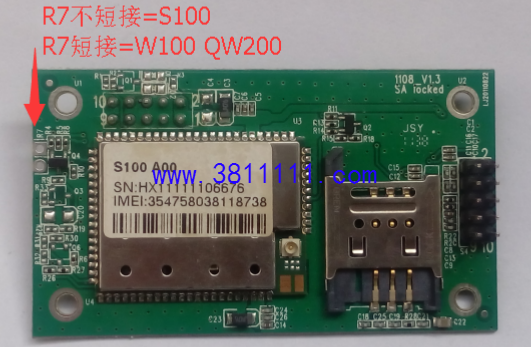

S100模块如下

W100模块如下

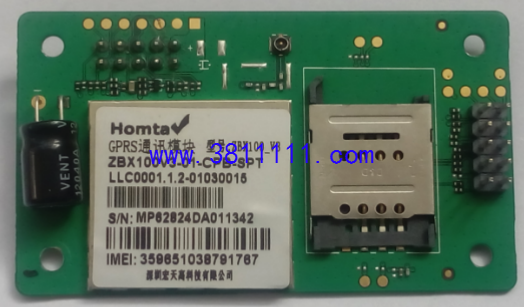

ZBX100模块如下

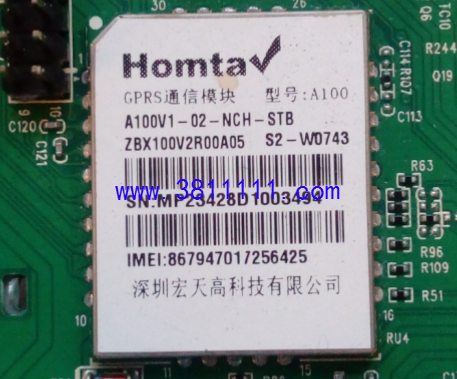

A100模块如下

W100 S100 ZBX100 A100均为展讯芯片模块，但由于与QW200模块芯片不同，因此不能使用QW200软件刷机。
目前只能采用替换QW200四边模块或者其他模块后再刷机解决。
其中W100模块带引脚可以直接用QW200四边模块代换，代换后按QW200刷机方法刷机和刷串号。
S100模块也可以直接用QW200四边模块代换，代换后需要短接R7空焊盘，然后按QW200刷机方法刷机和刷串号。


W100模块不带引脚、ZBX100模块、A100模块可以采用5线法替换其他类型的模块，然后再按对应模块的刷机方法刷机和刷串号。
