分享放大电路负反馈的类型、判断方法，如何引入负反馈？

在实际电路中，负反馈的用途非常广泛。伴随引入负反馈深度越大，对电路性能的改善越好，比如：增益的稳定性提高，通频带的展宽，非线性失真的减小，输入电阻增加和输出电阻减小。另外，我们通过选用不同类型的负反馈，来改变放大电路输入、输出电阻，以适应实际电路需求。

负反馈电路的四种类型

1. 电压反馈和电流 反馈

若反馈信号取自输出电压信号，则称为电压反馈；若反馈信号取自输出电流信号，则称为电流反馈。

通常，采用将负载电阻短路 的方法来判别电压反馈和电流反馈。具体方法是：若将负载电阻RL短路，如果反馈作用消失，则为电压反馈；如果反馈作用存在，则为电流反馈。

2．串联反馈和并联反馈

若反馈信号与输入信号在基本放大电路的输入端以电压串联的形式迭加，则称为串联反馈；若反馈信号与输入信号在基本放大电路的输入端以电流并联的形式迭加，则称为并联反馈。

根据电压/电流和串联/并联反馈，可构成电压串联、电压并联、电流串联和电流并联四种基本类型。四种负反馈放大电路的方框图如图所示。

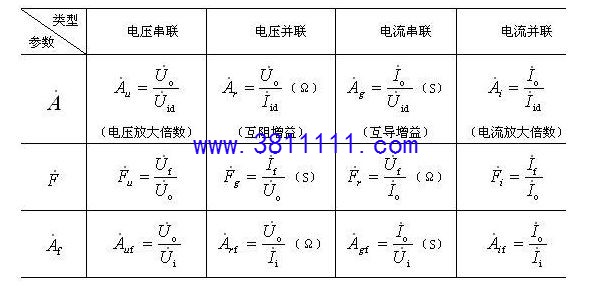

四种负反馈放大电路中A、F和Af的具体含义，如下表所列：

负反馈类型的判断方法

1、 反馈回路的判断

电路的放大部分就是晶体管或运算放大器的基本电路。而反馈是把放大电路输出端信号的一部分或全部引回到输入端的电路，则反馈回路就应该是从放大电路的输出端引回到输入端的一条回路。这条回路通常是由电阻和电容构成。

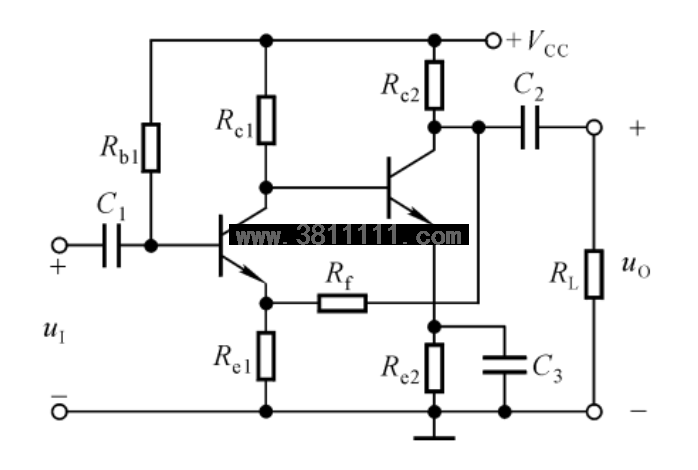

寻找这条回路时，要特别注意不能直接经过电源端和接地端，这是初学者最容易犯的问题。例如图1如果只考虑极间反馈则放大通路是由T1的基极到T1的集电极再经过T2的基极到T2的集电极；而反馈回路是由T2的集电极经Rf至T1的发射极。反馈信号uf=ve1影响净输入电压信号ube1。

2、交直流的判断

根据电容“隔直通交”的特点，我们可以判断出反馈的交直流特性。如果反馈回路中有电容接地，则为直流反馈，其作用为稳定静态工作点；如果回路中串连电容，则为交流反馈，改善放大电路的动态特性；如果反馈回路中只有电阻或只有导线，则反馈为交直流共存。图1种的反馈即为交直流共存。

3、正负反馈的判断

正负反馈的判断使用瞬时极性法。瞬时极性是一种假设的状态，它假设在放大电路的输入端引入一瞬时增加的信号。这个信号通过放大电路和反馈回路回到输入端。反馈回来的信号如果使引入的信号增加则为正反馈，否则为负反馈。

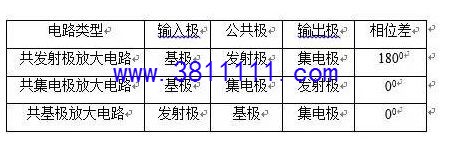

在这一步要搞清楚放大电路的组态，是共发射极、共集电极还是共基极放大。每一种组态放大电路的信号输入点和输出点都不一样，其瞬时极性也不一样。如图2所示。相位差1800则瞬时极性相反，相位差00则瞬时极性相同。运算放大器电路也同样存在反馈问题。运算放大器的输出端和同相输入端的瞬时极性相同，和反相输入端的瞬时极性相反。

依据以上瞬时极性判别方法，从放大电路的输入端开始用瞬时极性标识，沿放大电路、反馈回路再回到输入端。这时再依据负反馈总是减弱净输入信号，正反馈总是增强净输入信号的原则判断出反馈的正负。

在晶体管放大电路中，若反馈信号回到输入极的瞬时极性与原处的瞬时极性相同则为正反馈，相反则为负反馈。其中注意共发射极放大电路的反馈有时回到公共极——发射极，此时反馈回到发射极的瞬时极性与基极的瞬时极性相同则为负反馈，相反则为正反馈。

图1中的瞬时极性判断顺序如下：T1基极（+）→T1集电极（-）→T2基极（-）→T2集电极（+）→经Rf至T1发射极（+），此时反馈回到发射极的瞬时极性与基极的瞬时极性相同所以电路为负反馈。在运算放大器反馈电路中，若反馈回来的瞬时极性与同一端的原瞬时极性相同则为正反馈，相反则为负反馈；若反馈回来的瞬时极性与另一端的原瞬时极性相同则为负反馈，相反则为正反馈。

4、反馈类型的判断

反馈类型是特指电路中交流负反馈的类型，所以只有判断电路中存在交流负反馈才判断反馈的类型。反馈是取出输出信号（电压或电流）的全部或一部分送回到输入端并以某种形式（电压或电流）影响输入信号。

所以反馈依据取自输出信号的形式的不同分为电压反馈和电流反馈。依据它影响输入信号的形式分为串联反馈和并联反馈。

（1）串联并联的判断

反馈的串并联类型是指反馈信号影响输入信号的方式即在输入端的连接方式。串联反馈是指净输入电压和反馈电压在输入回路中的连接形式为串联，如图1中的净输入电压信号ube1和反馈信号uf=ue1；

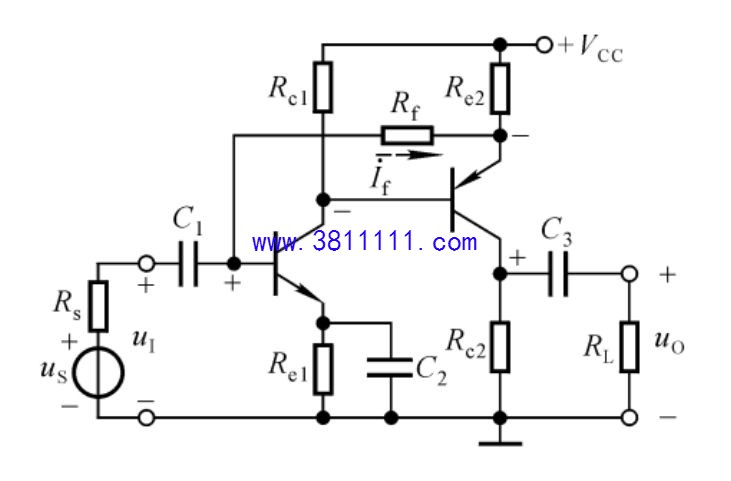

而并联反馈是指的净输入电流和反馈电流在输入回路中并联，如图3中的净输入电流ib1和if的连接形式。综合一下就是反馈信号如果引回到输入回路的发射极即为串联反馈，引回到基极即为并联反馈。

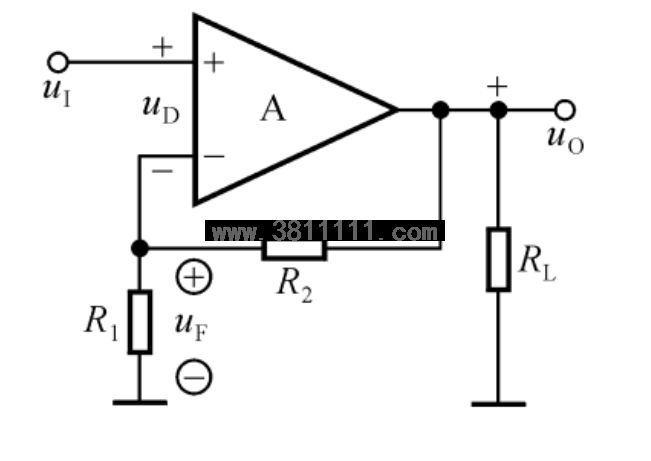

而在运算放大器负反馈电路中，反馈引回到输入另一端则为串联反馈如图4，图中uD与uF串联连接；如果引回到输入另一端则为串联反馈如图5，图中iD与iF并联连接。
