图解功率MOS管的详细参数...

IGSS ―栅源漏电流

IGSS是指在特定的栅源电压情况下流过栅极的漏电流。

第三部分 动态电特性

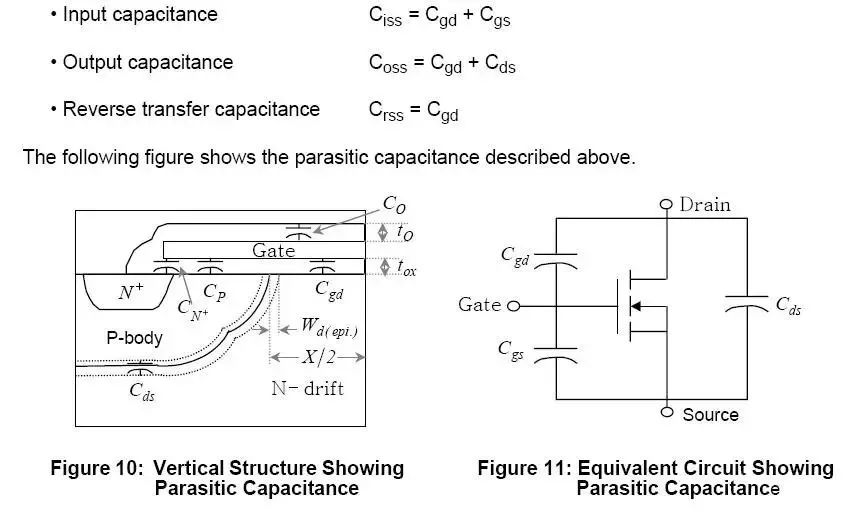

将漏源短接，用交流信号测得的栅极和源极之间的电容就是输入电容。Ciss是由栅漏电容Cgd和栅源电容Cgs并联而成，或者Ciss = Cgs +Cgd。当输入电容充电致阈值电压时器件才能开启，放电致一定值时器件才可以关断。因此驱动电路和Ciss对器件的开启和关断延时有着直接的影响。

Coss ：输出电容

将栅源短接，用交流信号测得的漏极和源极之间的电容就是输出电容。Coss是由漏源电容Cds和栅漏电容Cgd并联而成，或者Coss = Cds +Cgd对于软开关的应用，Coss非常重要，因为它可能引起电路的谐振

Crss ：反向传输电容

在源极接地的情况下，测得的漏极和栅极之间的电容为反向传输电容。反向传输电容等同于栅漏电容。Cres =Cgd，反向传输电容也常叫做米勒电容，对于开关的上升和下降时间来说是其中一个重要的参数，他还影响这关断延时时间。电容随着漏源电压的增加而减小，尤其是输出电容和反向传输电容。

栅电荷值反应存储在端子间电容上的电荷，既然开关的瞬间，电容上的电荷随电压的变化而变化，所以设计栅驱动电路时经常要考虑栅电荷的影响。

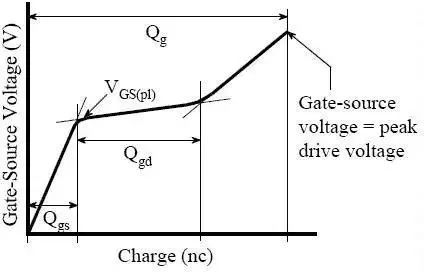

Qgs从0电荷开始到第一个拐点处，Qgd是从第一个拐点到第二个拐点之间部分（也叫做“米勒”电荷），Qg是从0点到VGS等于一个特定的驱动电压的部分。

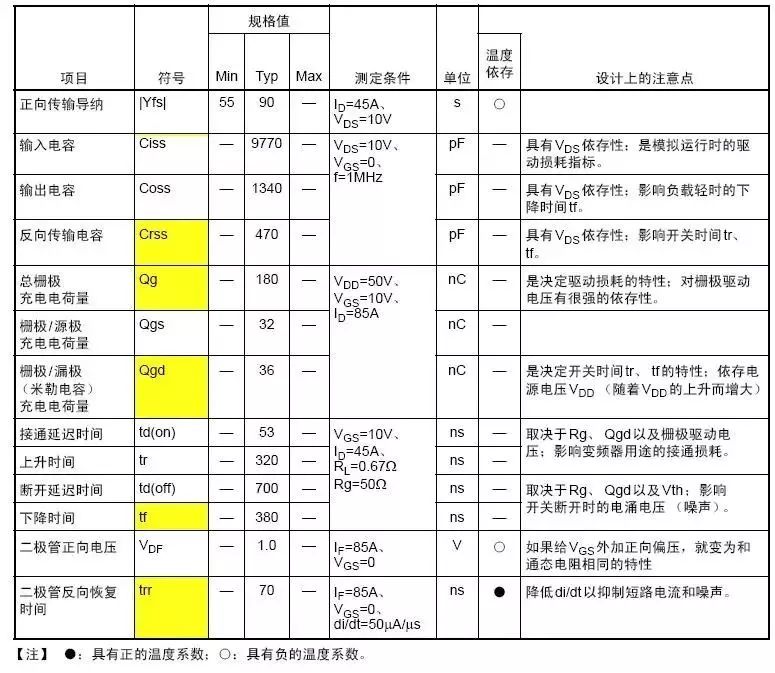

漏电流和漏源电压的变化对栅电荷值影响比较小，而且栅电荷不随温度的变化。测试条件是规定好的。栅电荷的曲线图体现在数据表中，包括固定漏电流和变化漏源电压情况下所对应的栅电荷变化曲线。在图中平台电压VGS(pl)随着电流的增大增加的比较小（随着电流的降低也会降低）。平台电压也正比于阈值电压，所以不同的阈值电压将会产生不同的平台电压。

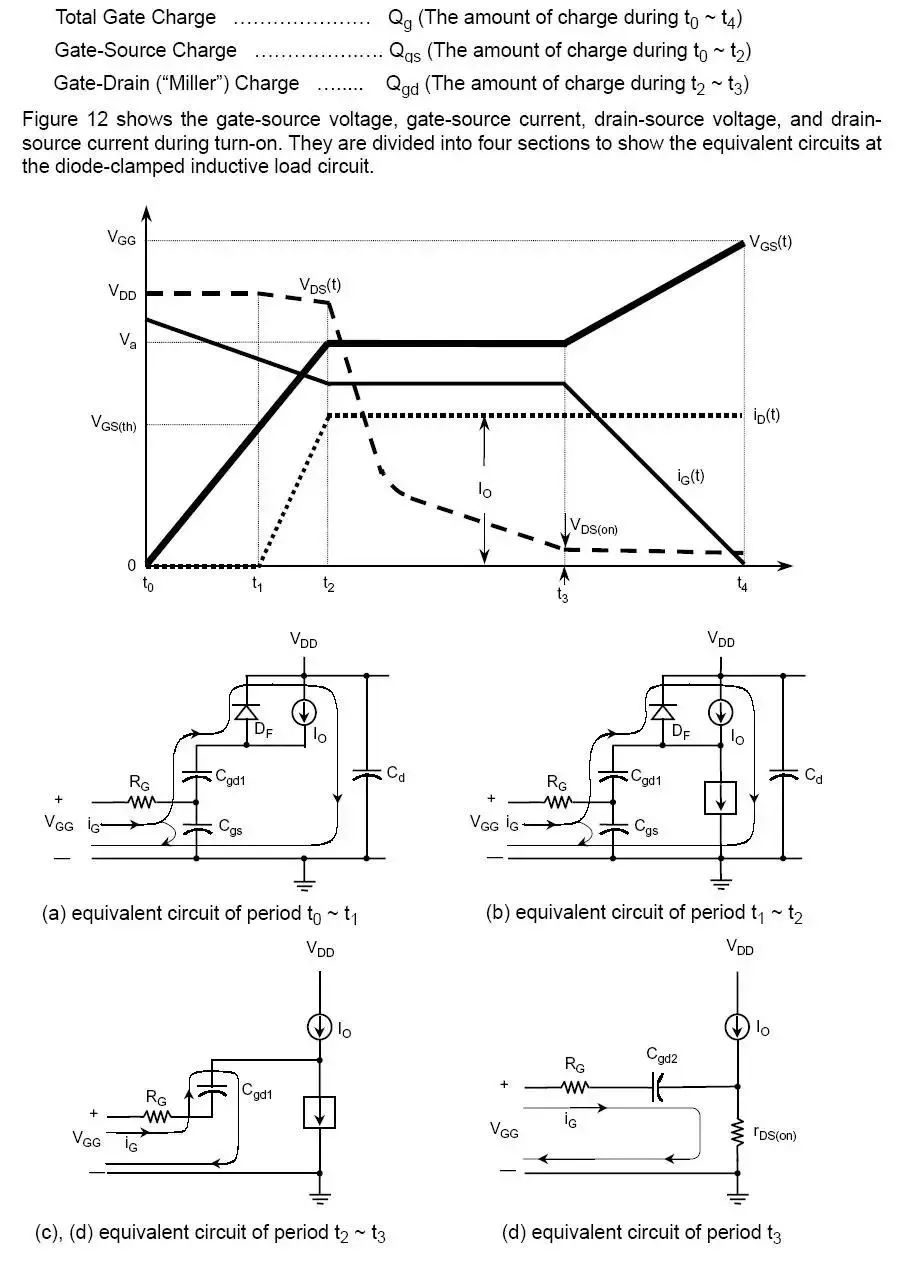

下面这个图更加详细，应用一下：

导通延时时间是从当栅源电压上升到10%栅驱动电压时到漏电流升到规定电流的10%时所经历的时间。

td(off) ：关断延时时间

关断延时时间是从当栅源电压下降到90%栅驱动电压时到漏电流降至规定电流的90%时所经历的时间。这显示电流传输到负载之前所经历的延迟。

tr ：上升时间

上升时间是漏极电流从10%上升到90%所经历的时间。

tf ：下降时间

下降时间是漏极电流从90%下降到10%所经历的时间..
