第一部分 最大额定参数

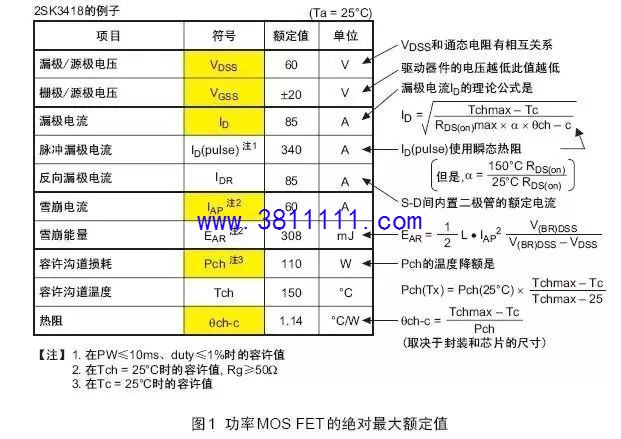

最大额定参数，所有数值取得条件(Ta=25℃)

在栅源短接，漏-源额定电压(VDSS)是指漏-源未发生雪崩击穿前所能施加的最大电压。根据温度的不同，实际雪崩击穿电压可能低于额定VDSS。关于V(BR)DSS的详细描述请参见静电学特性.

VGS 最大栅源电压

 VGS额定电压是栅源两极间可以施加的最大电压。设定该额定电压的主要目的是防止电压过高导致的栅氧化层损伤。实际栅氧化层可承受的电压远高于额定电压，但是会随制造工艺的不同而改变，因此保持VGS在额定电压以内可以保证应用的可靠性。

ID - 连续漏电流

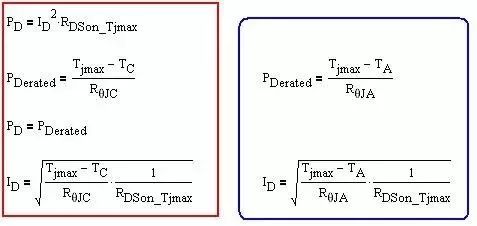

ID定义为芯片在最大额定结温TJ(max)下，管表面温度在25℃或者更高温度下，可允许的最大连续直流电流。该参数为结与管壳之间额定热阻RθJC和管壳温度的函数：

IDM -脉冲漏极电流

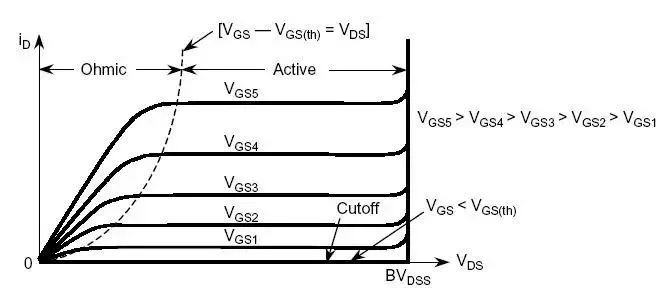

该参数反映了器件可以处理的脉冲电流的高低，脉冲电流要远高于连续的直流电流。定义IDM的目的在于：线的欧姆区。对于一定的栅-源电压，MOSFET导通后，存在最大的漏极电流。如图所示，对于给定的一个栅-源电压，如果工作点位于线性区域内，漏极电流的增大会提高漏-源电压，由此增大导通损耗。长时间工作在大功率之下，将导致器件失效。因此，在典型栅极驱动电压下，需要将额定IDM设定在区域之下。区域的分界点在Vgs和曲线相交点。

考虑到热效应对于IDM的限制，温度的升高依赖于脉冲宽度，脉冲间的时间间隔，散热状况，RDS(on)以及脉冲电流的波形和幅度。单纯满足脉冲电流不超出IDM上限并不能保证结温不超过最大允许值。可以参考热性能与机械性能中关于瞬时热阻的讨论，来估计脉冲电流下结温的情况。

PD -容许沟道总功耗

容许沟道总功耗标定了器件可以消散的最大功耗，可以表示为最大结温和管壳温度为25℃时热阻的函数。

这两个参数标定了器件工作和存储环境所允许的结温区间。设定这样的温度范围是为了满足器件最短工作寿命的要求。如果确保器件工作在这个温度区间内，将极大地延长其工作寿命。

EAS-单脉冲雪崩击穿能量

如果电压过冲值(通常由于漏电流和杂散电感造成)未超过击穿电压，则器件不会发生雪崩击穿，因此也就不需要消散雪崩击穿的能力。雪崩击穿能量标定了器件可以容忍的瞬时过冲电压的安全值，其依赖于雪崩击穿需要消散的能量。

定义额定雪崩击穿能量的器件通常也会定义额定EAS。额定雪崩击穿能量与额定UIS具有相似的意义。EAS标定了器件可以安全吸收反向雪崩击穿能量的高低。

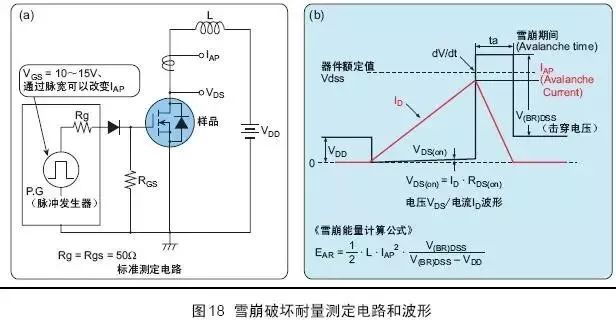

 L是电感值，iD为电感上流过的电流峰值，其会突然转换为测量器件的漏极电流。电感上产生的电压超过MOSFET击穿电压后，将导致雪崩击穿。雪崩击穿发生时，即使 MOSFET处于关断状态，电感上的电流同样会流过MOSFET器件。电感上所储存的能量与杂散电感上存储，由MOSFET消散的能量类似。

 MOSFET并联后，不同器件之间的击穿电压很难完全相同。通常情况是：某个器件率先发生雪崩击穿，随后所有的雪崩击穿电流(能量)都从该器件流过。

EAR -重复雪崩能量

重复雪崩能量已经成为“工业标准”，但是在没有设定频率，其它损耗以及冷却量的情况下，该参数没有任何意义。散热(冷却)状况经常制约着重复雪崩能量。对于雪崩击穿所产生的能量高低也很难预测。

额定EAR的真实意义在于标定了器件所能承受的反复雪崩击穿能量。该定义的前提条件是：不对频率做任何限制，从而器件不会过热，这对于任何可能发生雪崩击穿的器件都是现实的。在验证器件设计的过程中，最好可以测量处于工作状态的器件或者热沉的温度，来观察MOSFET器件是否存在过热情况，特别是对于可能发生雪崩击穿的器件。

IAR - 雪崩击穿电流

对于某些器件，雪崩击穿过程中芯片上电流集边的倾向要求对雪崩电流IAR进行限制。这样，雪崩电流变成雪崩击穿能量规格的“精细阐述”；其揭示了器件真正的能力。

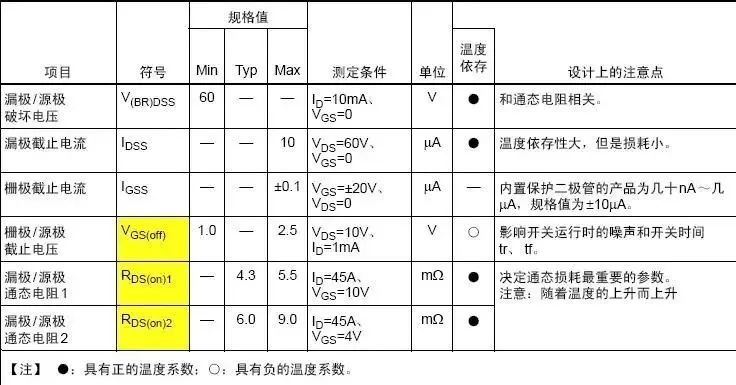

V(BR)DSS（有时候叫做VBDSS）是指在特定的温度和栅源短接情况下，流过漏极电流达到一个特定值时的漏源电压。这种情况下的漏源电压为雪崩击穿电压。

V(BR)DSS是正温度系数，温度低时V(BR)DSS小于25℃时的漏源电压的最大额定值。在-50℃, V(BR)DSS大约是25℃时最大漏源额定电压的90%。

VGS(th)，VGS(off)：阈值电压

VGS(th)是指加的栅源电压能使漏极开始有电流，或关断MOSFET时电流消失时的电压，测试的条件（漏极电流，漏源电压，结温）也是有规格的。正常情况下，所有的MOS栅极器件的阈值电压都会有所不同。因此，VGS(th)的变化范围是规定好的。VGS(th)是负温度系数，当温度上升时，MOSFET将会在比较低的栅源电压下开启。

RDS(on)：导通电阻

RDS(on)是指在特定的漏电流（通常为ID电流的一半）、栅源电压和25℃的情况下测得的漏-源电阻。

IDSS：零栅压漏极电流

IDSS是指在当栅源电压为零时，在特定的漏源电压下的漏源之间泄漏电流。既然泄漏电流随着温度的增加而增大，IDSS在室温和高温下都有规定。漏电流造成的功耗可以用IDSS乘以漏源之间的电压计算，通常这部分功耗可以忽略不计。
