洗衣机操作控制电路（电脑板）的结构组成

双向晶闸管可以等效为2个单向晶闸管反向并联，使其具有双向导通的特性，允许两个方向有电流流过。双向晶闸管第一电极T1与第二电极T2间，无论所加电压极性是正向还是反向，只要门极G和第一电极T1间加有正、负极性不同的触发电压，就可触发晶闸管导通，并且失去触发电压，也能继续保持导通状态。当第一电极T1、第二电极T2的电流减小至小于维持电流或Tl、T2间的电压极性改变且没有触发电压时，双向晶闸管才会截止，此时只有重新送入触发电压才可以导通。

7.操作按键及状态指示灯

操作按键及状态指示灯是洗衣机操作控制电路中主要的指令输入和状态显示部件，也是实现人机交互的关键部件。其中，操作按键是用来输入人工指令信号，并将其送到微处理器中，对洗衣机进行控制；状态指示灯主要用来显示洗衣机当前的工作状态。

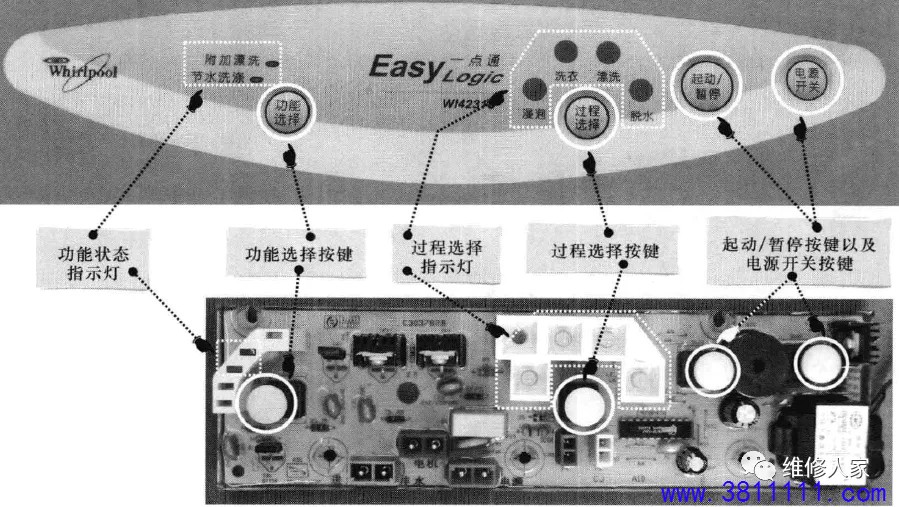

由图可知，洗衣机操作控制电路板中的操作按键多为键钮结构，通常在按键旁边印有 “SW”字母标识；状态指示灯实际上是发光二极管，用“LED”标识，大都安装在操作按 键附近，如下图所示。

8.蜂鸣器

蜂鸣器是一种电声器件，可在微处理器的控制下发出“嘀嘀”声，对洗衣机洗涤完毕的状态进行提醒或进行故障警示。

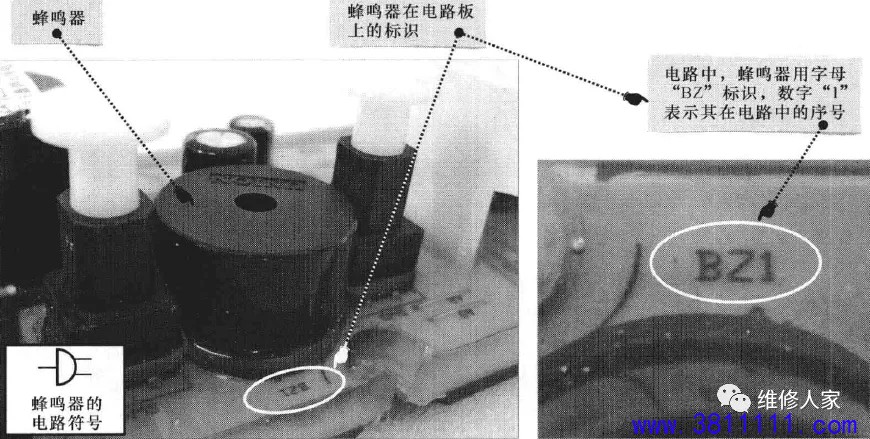

洗衣机操作控制电路板上的蜂鸣器多为黑色圆柱形器件，用字母“BZ”进行标识。
