图文并茂分析单片机中常用的负压产生电路！

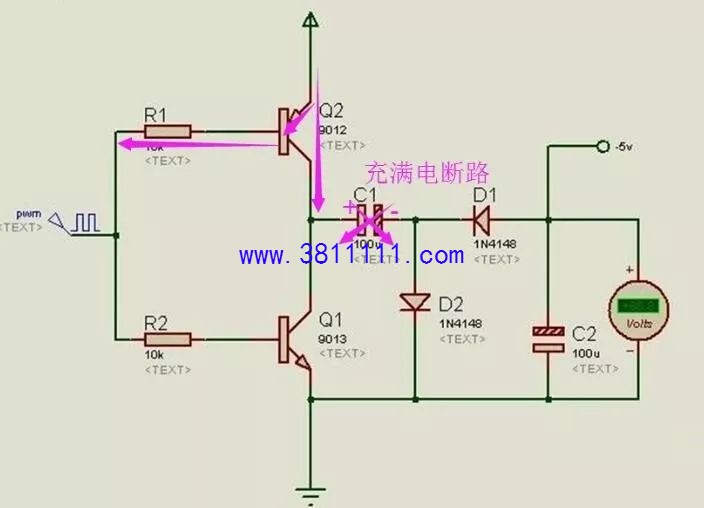

2、电容C1充满电

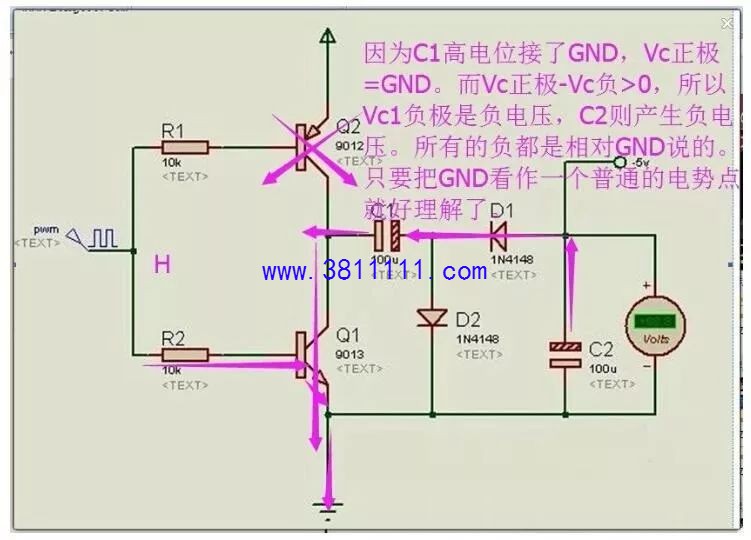

3、电容C1作为电源，C1高电势极串联在参考点。C1放电，从C2续流，产生负电压。

当PWM为低电平时，Q2关闭，Q1打开，C1开始放电，放电回路是C1-C2-D1，这实际上也是对C2进行充电的过程。C2充好电后，下正上负，如果VCC的电势为5点几伏，就可以输出-5V的电压了。

产生负电压（-5V）的方案

7660和MAX232输出能力有限，做示波器带高速运放很吃力，所以魏坤也得用4片并联的方式扩流。

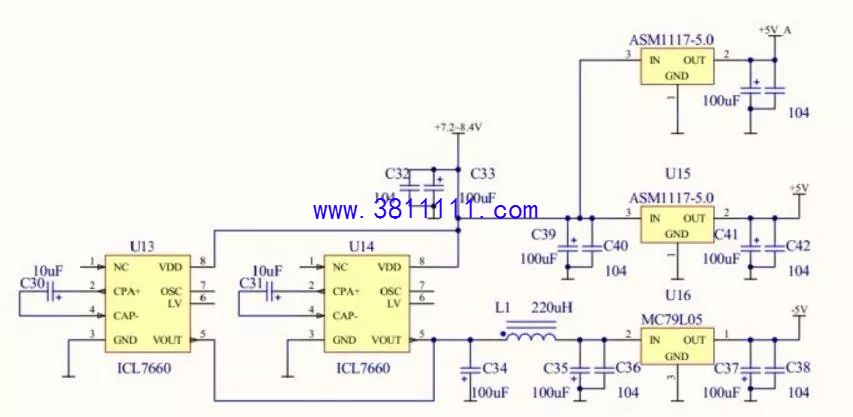

第一版是7660两片并联的。

用普通的DC/DC芯片都可以产生负电压，且电压精确度同正电压一样，驱动能力也很强，可以达到300mA以上。

一般的开关电源芯片都能产生负电压，实在不行用用开关电源输出的PWM去推电荷泵，也可以产生较大的电流，成本也很低，不知纹波要求多少，电荷泵用LC滤波之后纹波相当小的。7660是电荷泵所以电流很小。

整个示波器的设计数字电源的+5V和模拟电源的+５V是分开供电的，但是数字地和模拟地应该怎么处理呢？

数字地和模拟地是一定要连在一起的，不然电路没法工作。

数字部分的地返回电流不能流过模拟部分地，两个地应该在稳定的地参考点连在一起。

负电压的意义

1、人为规定。例如电话系统里是用-48V来供电的，这样可以避免电话线被电化学腐蚀。当然了，反着接电话也是可以工作的，无非是电压参考点变动而已。

2、通讯接口需要。例如RS232接口，就必须用到负电压。-3V～-15V表示1，+3～+15V表示0。这个是当初设计通讯接口时的协议，只能遵守咯。PS:MAX232之类的接口芯片自带电荷泵，可以自己产生负电压。

3、为（非轨到轨）运放提供电源轨。老式的运放是没有轨到轨输入/输出能力的，例如OP07，输入电压范围总是比电源电压范围分别小1V，输出分别小2V。这样如果VEE用0V，那么输入端电压必须超过1V，输出电压不会低于2V。这样的话可能会不满足某些电路的设计要求。为了能在接近0V的输入/输出条件下工作，就需要给运放提供负电压，例如-5V，这样才能使运放在0V附近正常工作。不过随着轨到轨运放的普及，这种情况也越来越少见了。

4、这个比较有中国特色，自毁电路。一般来说芯片内部的保护电路对于负电压是不设防的，所以只要有电流稍大，电压不用很高的负电压加到芯片上，就能成功摧毁芯片。
