资深工程师整理:中央空调系统一文全知道

（二）空调机组：

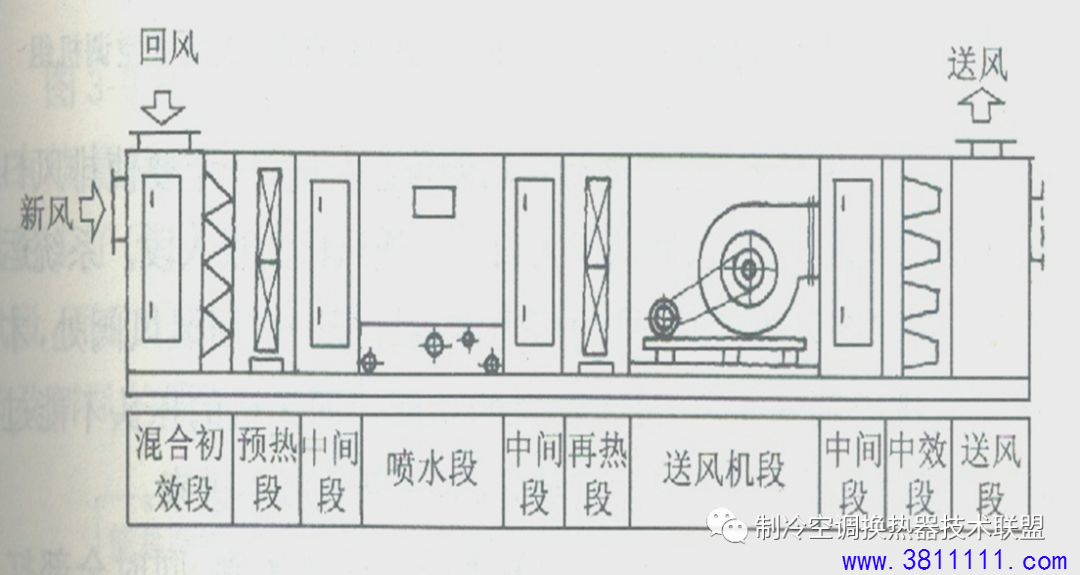

如图所示即为装配式空调机组，是将各种空气处理设备及风机、风量调节阀等制成带箱体的单元体，这些单元体可根据工程需要由设计人员进行组合，成为一组能实现各种空气处理要求的装配式空调机。

如图所示即为装配式空调机组，是将各种空气处理设备及风机、风量调节阀等制成带箱体的单元体，这些单元体可根据工程需要由设计人员进行组合，成为一组能实现各种空气处理要求的装配式空调机。

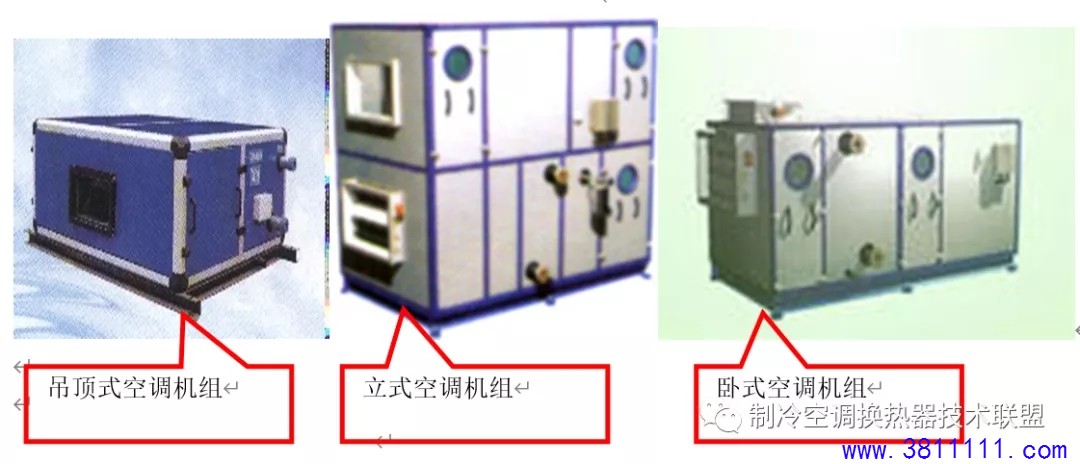

装配式空调机组有卧式的、立式的、角度式以及叠置式的多种结构形式。选用装配式空调机组时，应根据空调系统所需总风量和系统总冷负荷以及空调机房面积大小选配合适型号和结构的空调机组。

（二）风机盘管：

（1）半集中式空调系统的概念

半集中式空调系统除了有集中的空气处理室外，还在空调房间内设有二次空气处理设备。这种对空气的集中处理和局部处理相结合的空调方式，克服了集中式空调系统空气处理量大，设备、风道断面积大等缺点，同时具有局部式空调系统便于独立调节的优点。半集中式空调系统因二次空气处理设备种类不同而分为风机盘管空调系统和诱导器系统。其中新风加风机盘管系统为最长用的半集中式空调系统。如图

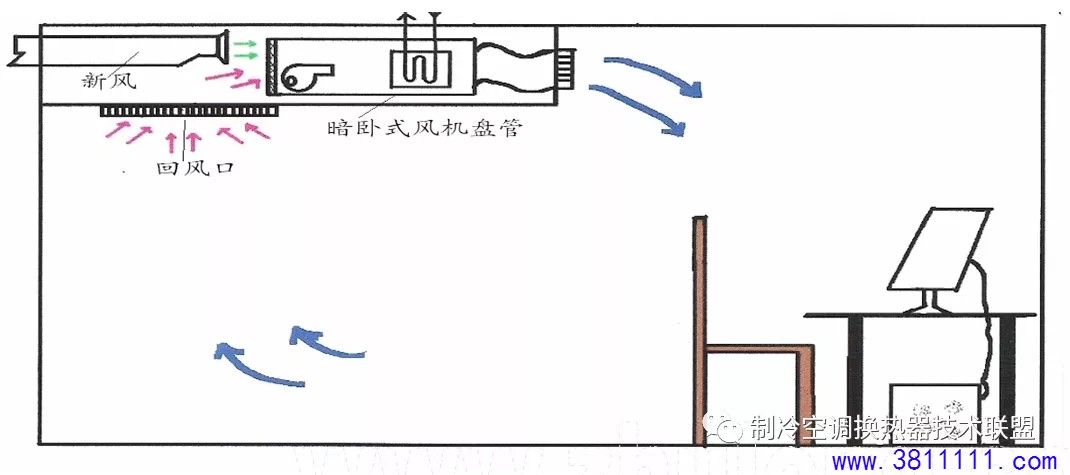

经处理的新风通过新风送风管送到房间，室内的风同过回风口与送入的新风混合再经过风机盘管处理，达到要求后再送入房间，这样不断的循环，达到房间的使用要求。

（2）风机盘管：

风机盘管空调系统由风机盘管、新风机组、送风管道以及控制阀门等组成。

其中风机盘管、新风机组常称为末端设备，他们共同构成半集中式空调系统

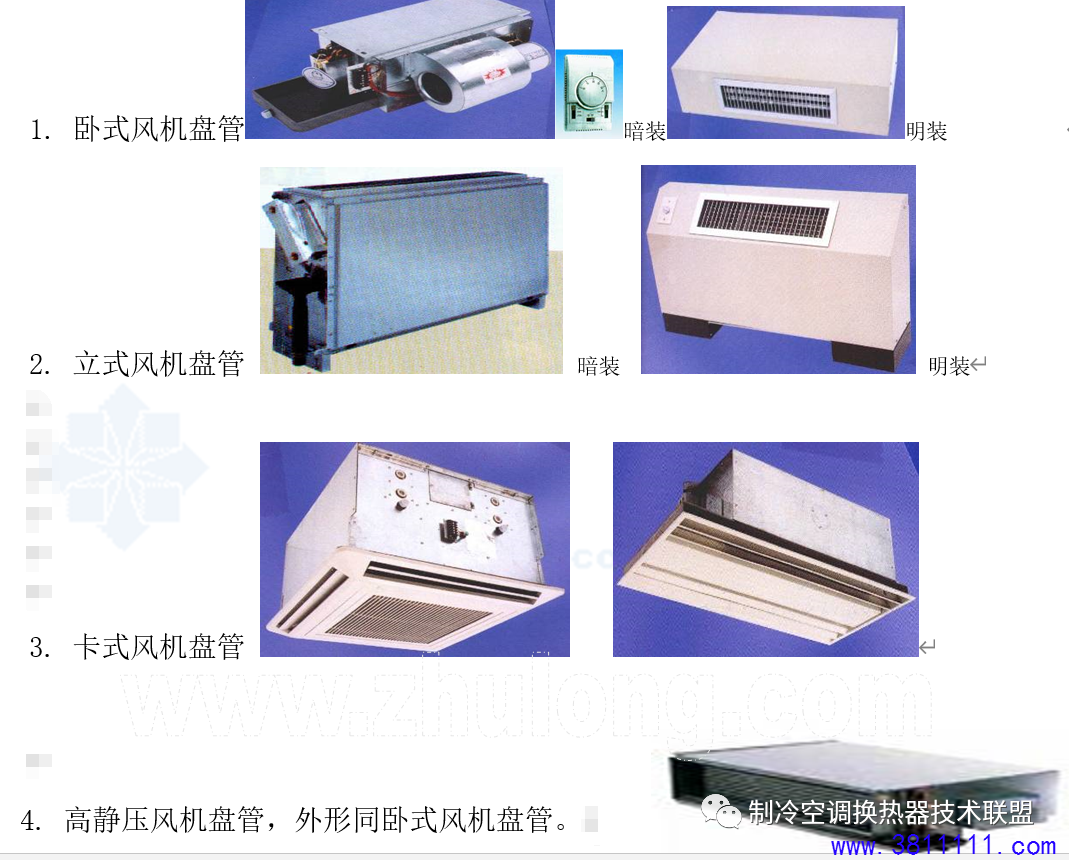

1、风机盘管的种类：

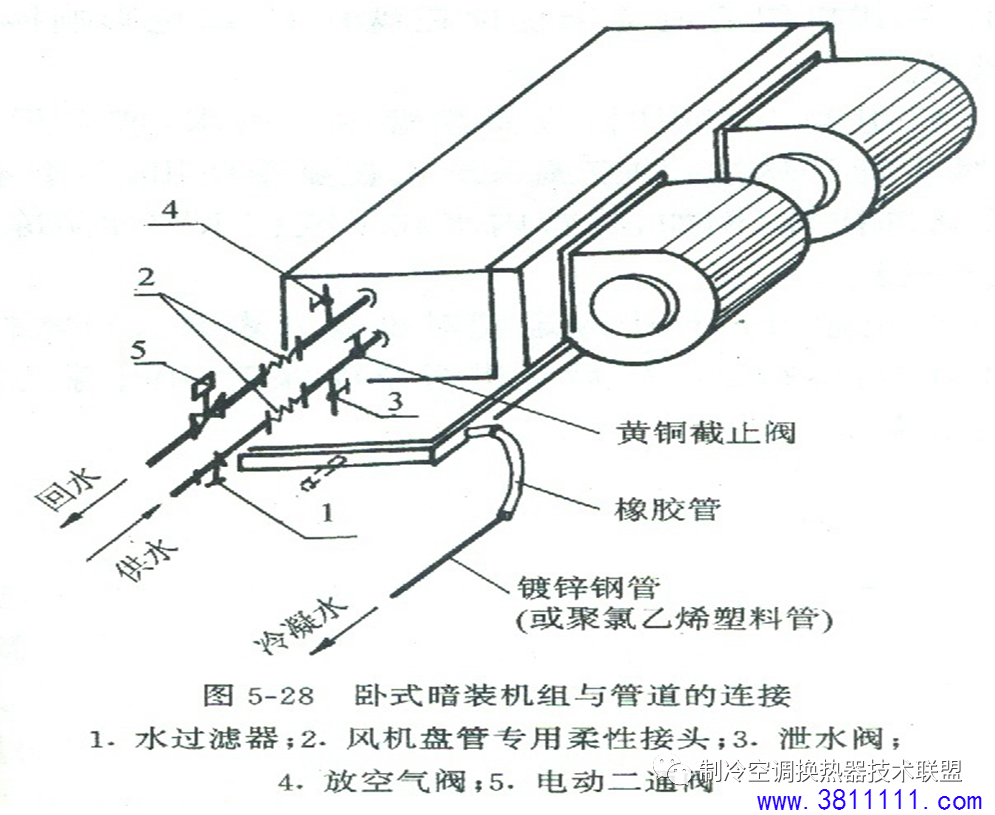

 2、风机盘管的零部件：

（1）风机盘管电机图  （2）风机盘管表冷器  （3）风机盘管叶轮，蜗壳   （4）风机盘管滴水盘

（三）空调末端设备的零部件

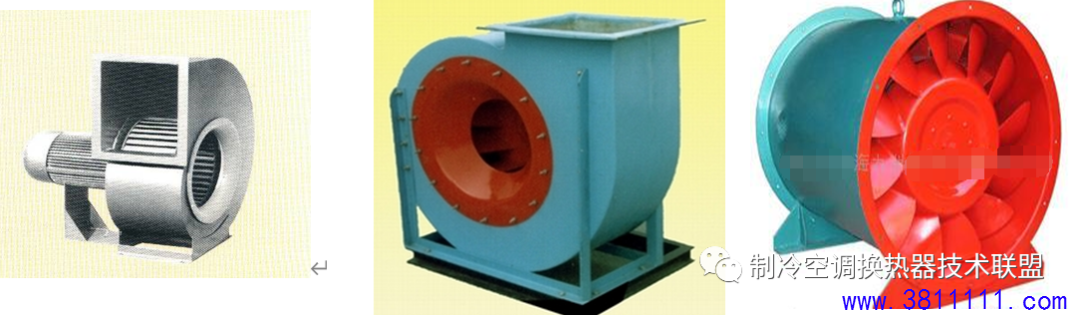

1、风机机组

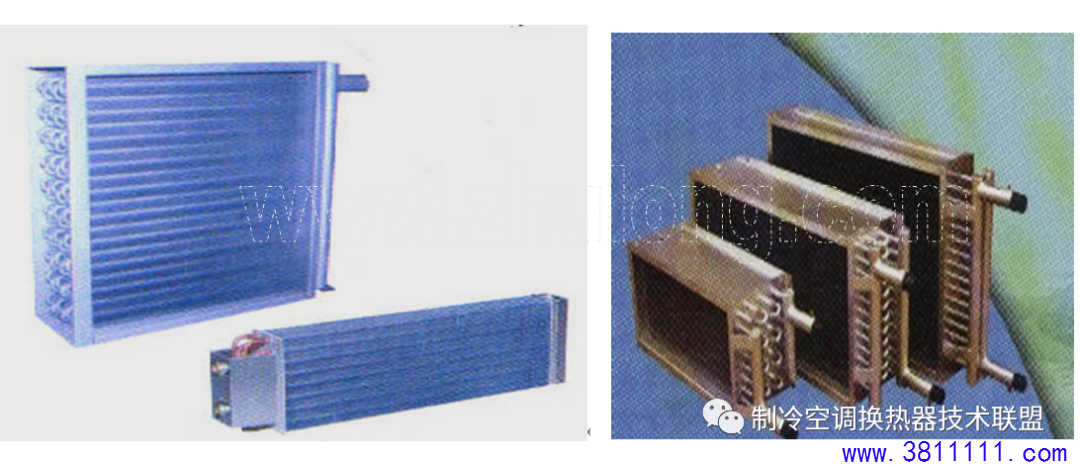

2、表冷器

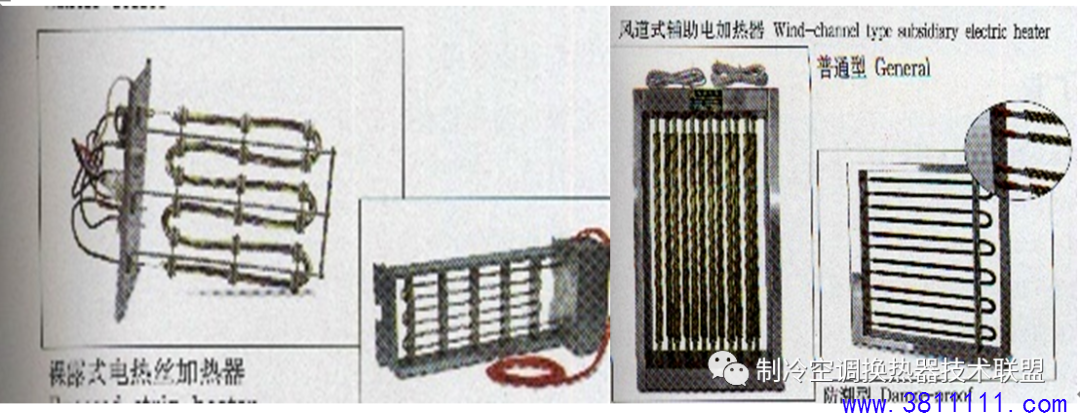

4、加热除湿器

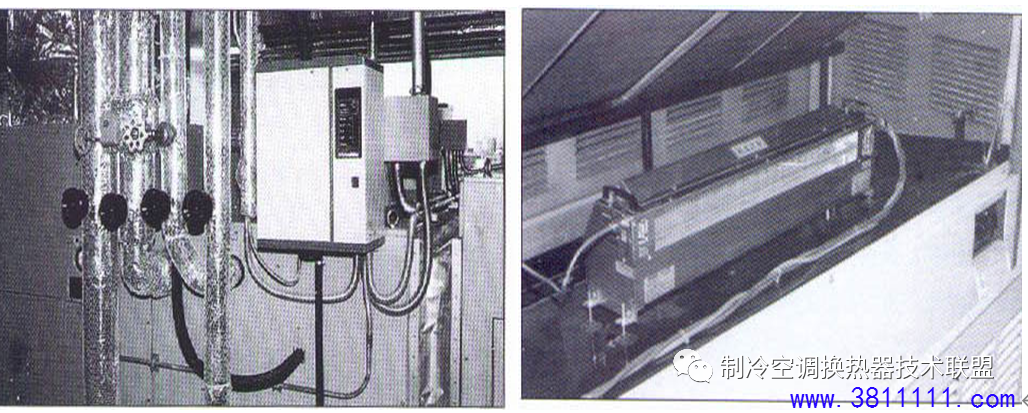

5、加湿器

6、空气过滤器

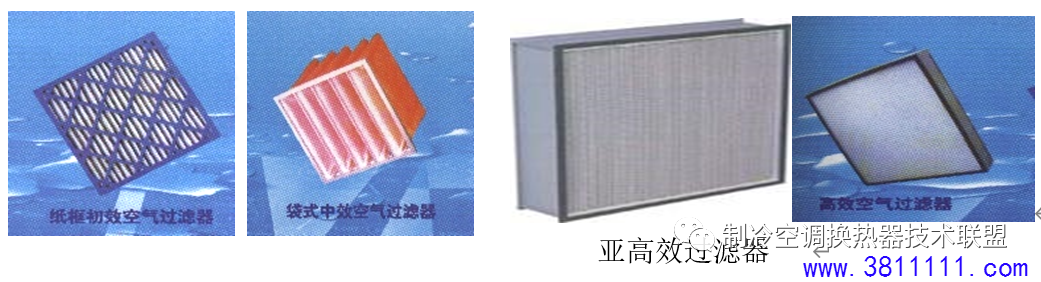

 空气过滤器按过滤灰尘微粒的大小可分为粗效过滤器，中效过滤器，亚高效过滤器，高效过滤器。按外形特征可分为板式过滤器，袋式过滤器，卷轴式过滤器。
