拼装冷库，压缩机不启动

一套拼装冷库，压缩机不启动，10s左右整机断电。

分析处理：上门检查，推上空气开关，但是整个控制电路没电，STC-9200不工作，所有指示灯也不亮，启动SA按钮整机也是没反应。使用万用表检查三相电源供电正常AC380V，检查相序保护器正常，说明相序没有错乱，当测量控制电路的回路时发现不通，细查后发现在控制电路串接的热继电器辅助触头FR1断开，估计大电流过载保护跳闸了，当按压热继电器复位按钮后，此时HL1电源指示灯点亮，启动SA开关，STC-9200得电工作，延时3min后听见交流接触器KM1闭合声音，但压缩机“嗡嗡”作响，就是不启动，大约10s左右整机断电。

整机保护断电后测量控制电路串接的FR1辅助常闭触头又断开了，目前可以肯定由于压缩机启动不了导致电流过大从而使热继电器进行过电流保护。到底是压缩机损坏（例如卡缸、电机绕组损坏）还是供电异常导致此故障呢？本着从简到繁的原则，测量这10匹压缩机三端绕组与绕组之间阻值均为2Ω左右正常，这样就剩电源或压缩机卡缸了，复位FR1及重启后测量KM1交流接触器上侧有AC380，下侧有一相没有供电，估计问题在此，由于压缩机主电路缺相，压缩机的三相电机没有得到三相供电，压缩机不能顺利启动，所以产生嗡嗡声音，此时电流不断增大，热继电器检测过电流达到预设值进行保护停机从而切断主电路与控制电路使整机断电。

明显就是由于交流接触器有一对触头烧蚀导致接触不闭合从而使AC380V有一相缺电，导致压缩机不工作，更换AC380V，25A知名品牌交流接触器后故障排除。

提示：从本实例中可以举一反三，如果三相电源缺相就会使三相发热丝中有一组不工作，从而导致除霜时间长、除霜不完全等现象；如果冷凝风机、冷风机因轴承等损坏也会导致卡轴，就会引起电流过大，过载保护器会出现过电流保护切断该器件的主供电和控制电路供电回路从而进一步保护设备以及防止带来潜在安全危险。在实际安装、检修过程中也要注意过载保护器调节的电流保护值是否正常，避免出现调节过大出现烧线圈还没进入保护的现象，也要避免调节过小，刚启动就跳闸保护的问题！一般工程中宜选择设备额定电流的1.2～1.5倍为宜！

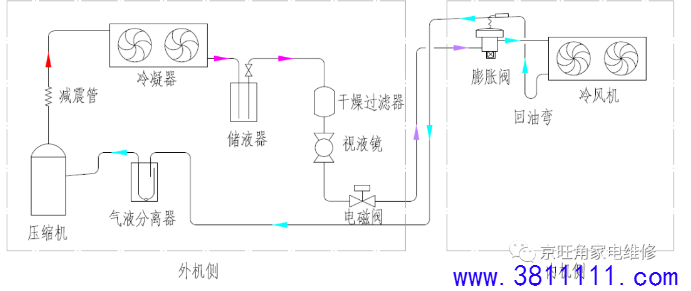

拼装式冷库制冷系统原理图如下：
