变频空调器主要元器件

第一章变频空调器通用元器件和主要元器件         第二节主要元器件

主要元器件是变频空调器电控系统比较重要的电气元器件，并且在定频空调器电控系统中没有使用，由于工作时通过的电流大，比较容易损坏。本节将对主要元器件的作用、实物外形、测量方法等做简单说明。

一、PTC电阻

1.作用

PTC电阻为正温度系数热敏电阻，阻值随温度上升而变大，与室外机主控继电器触点并联。室外机初次通电后，主控继电器因无工作电压而使触点断开，交流220V电压通过PTC电阻对滤波电容充电，PTC电阻通过电流时由于温度上升阻值也逐渐变大，从而限制了充电电流，防止由于电流过大造成硅桥损坏等故障。在室外机供电正常后，CPU控制主控继电器触点闭合，PTC电阻便不起作用。

2.安装位置

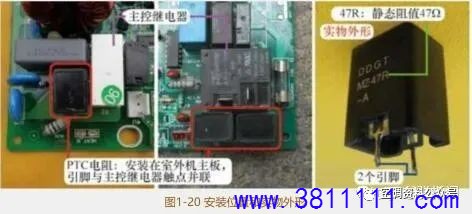

PTC电阻安装在室外机主板主控继电器附近，见图1-20， 引脚与继电器触点并联，外观为黑色的长方体电子元件，共有2个引脚。

3.外置式PTC电阻

早期空调器使用外置式PTC电阻，没有安装在室外机主板上面，见图1-21,而是安装在室外机电控盒内，通过引线与室外机主板连接。外置式PTC电阻主要由PTC元件、绝缘垫片、接线端子、外壳、顶盖等组成。

4.测量阻值

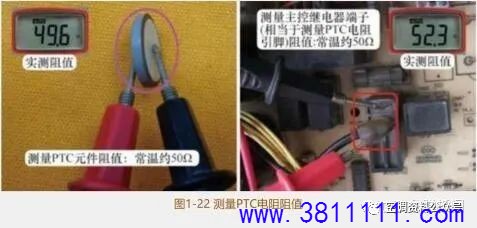

PTC元件使用型号通常为25°C/47Ω，见图1-22左图，常温下测量阻值为50 Ω 左右，表面温度较高时测量阻值为无穷大。常见为开路故障，即常温下测量阻值为无穷大。

由于PTC电阻2个引脚与室外机主控继电器2个触点并联，使用万用表电阻档，见图1-22右图，测量继电器的2个端子(触点)就相当于测量PTC电阻的2个引脚，实测阻值约为50Ω。

二、硅桥

1.作用

硅桥内部为4个整流二极管组成的桥式整流电路，将交流220V电压整流成为脉动的直流300V电压。

由于硅桥工作时需要通过较大的电流，功率较大且有一定的热量，见图1-23左图，因此通常与模块一起固定在大面积的散热片上。

2.分类

根据外观分类常见有3种:方形硅桥、扁形硅桥、PFC模块(内含硅桥)。

(1)方形硅桥

方形硅桥常用型号为S25VB6o，安装位置见图1-23，通常固定在散热片上面，通过引线连接电控系统，25的含 义为最大正向整流电流为25A, 6o的含义为最高反向工作电压为6ooV。

(2)扁形硅桥

扁形硅桥常用型号为D15XB6o,安装位置见图1-24，通常焊接在室外机主板上面，15的含义为最大正向整流电流为15A，6o的含义为最高反向工作电压为6ooV。

(3) PFC模块(内含硅桥)

目前变频空调器电控系统中还有-种设计方式，见图1-25， 就是将硅桥和PFC电路集成在一起，组成PFC模块，和驱动压缩机的变频模块设计在一块电路板上，因此在此类空调器中，找不到普通意义上的硅桥。

3.引脚功能和辨认方法

硅桥共有4个引脚，分别为2个交流输入端和2个直流输出端。2个交流输入端接交流220V，使用时没有极性之分。2个直流输出端中的正极经滤波电感接滤波电容正极，负极直接与滤波电容负极相连。

方形硅桥:见图1-26左图， 其中的1角有豁口，对应引脚为直流正极，对角线引脚为直流负极，其他2个引脚为交流输入端(使用时不分极性)。

扁形硅桥:见图1-26右图， 其中1角有1个豁口，对应引脚为直流正极，中间2个引脚为交流输入端，最后1个引脚为直流负极。

4.测量硅桥

硅桥内部为4个大功率的整流二极管，测量时应使用万用表二极管档。

(1)测量正、负端子

相当于测量串联的D1和D4 ( 或串联的D2和D3)

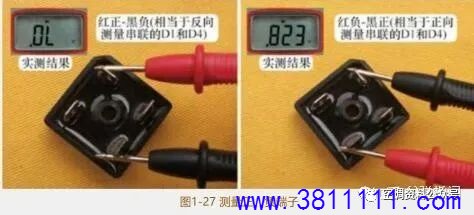

红表笔接正，黑表笔接负，为反向测量，见图1-27左图，结果为无穷大。

红表笔接负，黑表笔接正，为正向测量，见图1-27右图， 结果为823mV。

(2)测量正、2个交流输入端

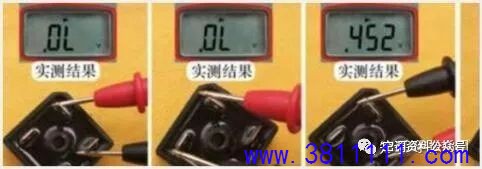

测量过程见图1-28,相当于测量D1、D2。

红表笔接正，黑表笔接交流输入端，为反向测量，2次结果相同，均为无穷大。

红表笔接交流输入端，黑表笔接正，为正向测量，2次结果相同，均为452mV。

(3)测量、4个交流输入端

测量过程见图1-29,相当于测量D3，D4 。

(4)测量交流输入端~1、~2

相当于测量反方向串联的D1和D2 (或D3和D4)，见图1-30， 由于为反方向串联，因此2次测量结果应均为无穷大。

三、滤波电感

1.作用和实物外形

根据电感线圈“通直流、隔交流”的特性，阻止由硅桥整流后直流电压中含有的交流成分通过，使输送滤波电容的直流电压更加平滑、纯净。

滤波电感实物外形见图1-31,将较粗的电感线圈按规律绕制在铁心上，即组成滤波电感。只有2个接线端子，没有正反之分。

2.安装位置

滤波电感通电时会产生电磁频率、且自身较重，容易产生噪声，为防止对主板控制电路产生干扰，见图1-32左图，早期的空调器通常将滤波电感设计安装在室外机底座上面。
