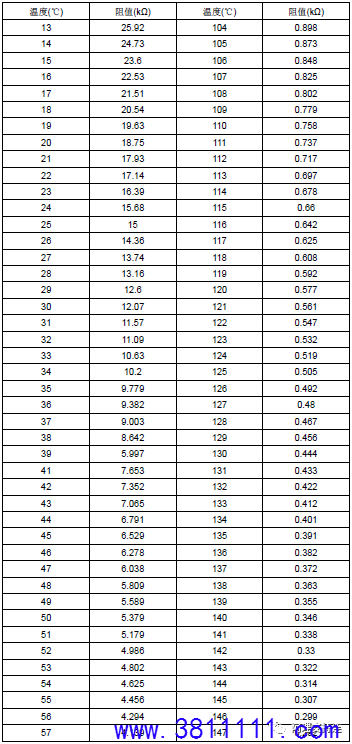

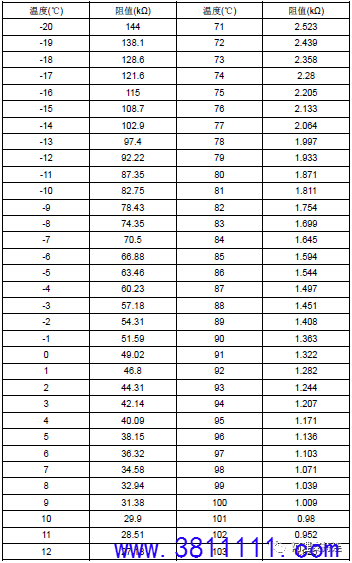

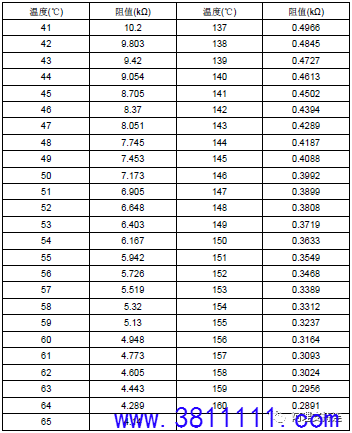

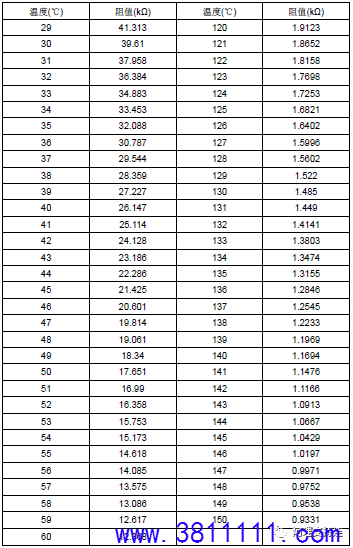

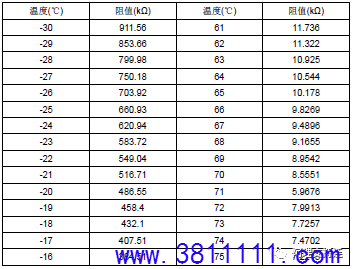

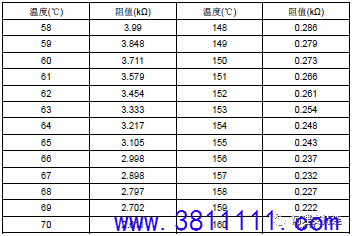

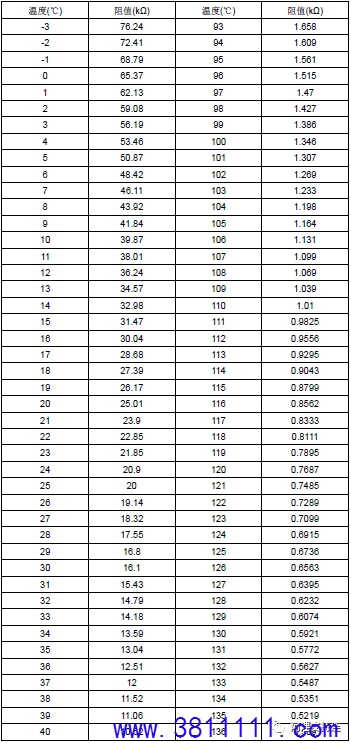

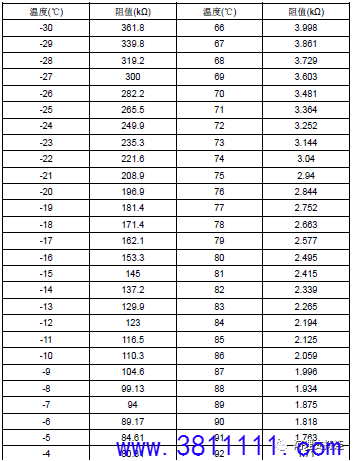

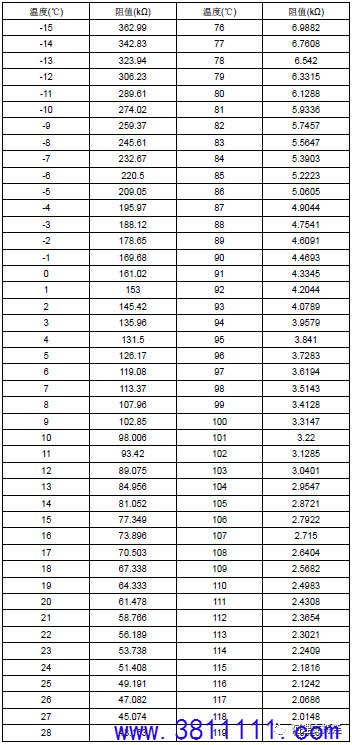

●空调常见温度传感器阻值表 空调的温度检测是通过感温包检测,当温度变化时,感温包阻值同时变化(一般都是负温度系数),通过检测电路转化成电压的变化。不同的温度下阻值怎样变化?为啥在25度时,检测的电压值会有差异?我们来一起探讨一下吧! 一、不同的温度下阻值 一般的感温包都是负温度系数变化,温度越低阻值越大,标称20K的感温包指的是在25度时的直流电阻值。 附上空调常用感温包阻值表: 15K感温包 20K感温包 50K感温包 二、在25度时检测的电压值 图片 通常感温包是通过分压电路检测的电压值,当分压电阻与感温包标称一样时,在25度时电压刚好是基准电压的一半,例如15K感温包,分压电阻也是15K、基准电压是3.3V,在25度时电压检测电压为1.67V。特殊情况,例如排气感温电路,分压电阻可能是10K\15K所以,在25度时电压0.5V左右 |
