Thinkpad E14不触发！
板号：C421
大家好，好久没更新了，今天遇到一能thinkpad的e14不触发，分享下经验，如有不足请大家指出修正，谢谢！

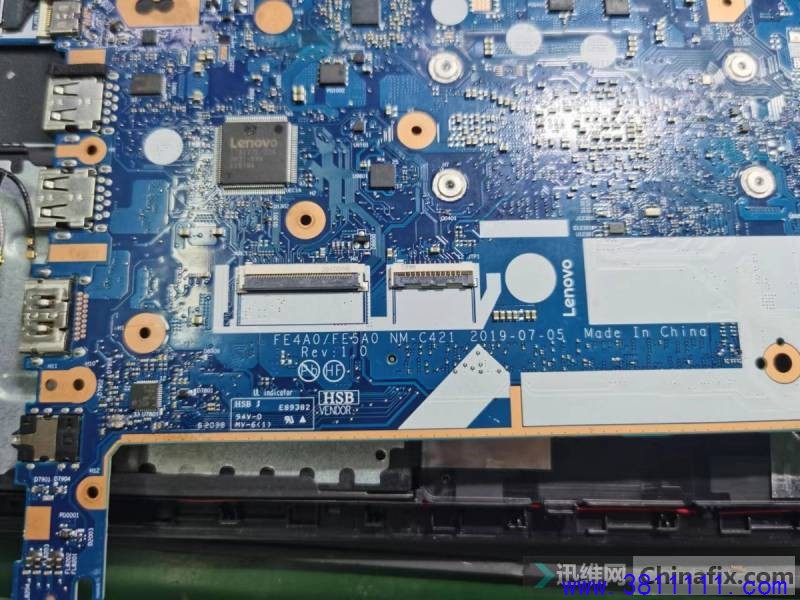

好了进入正题，先拆机把主板挪出

，先观察有没有烧坏，进水或发霉的地方，没发现，那就量一下各大电感看看对地阻值有没有不正常的，还好也正常，公共点电压也没发现异常，好上电看电流，因为这机子是type-c口的，需要一个升降压过程，(简程协议握手)成功握手后会升压到20v，

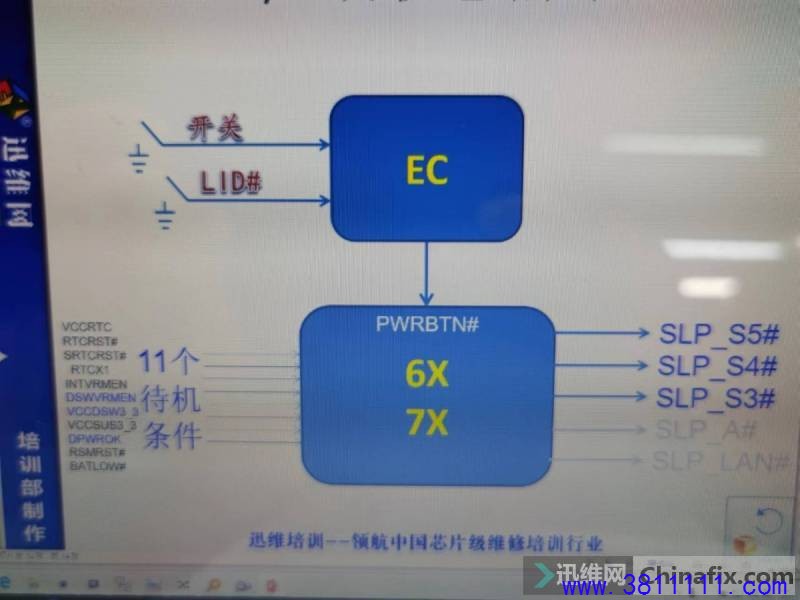

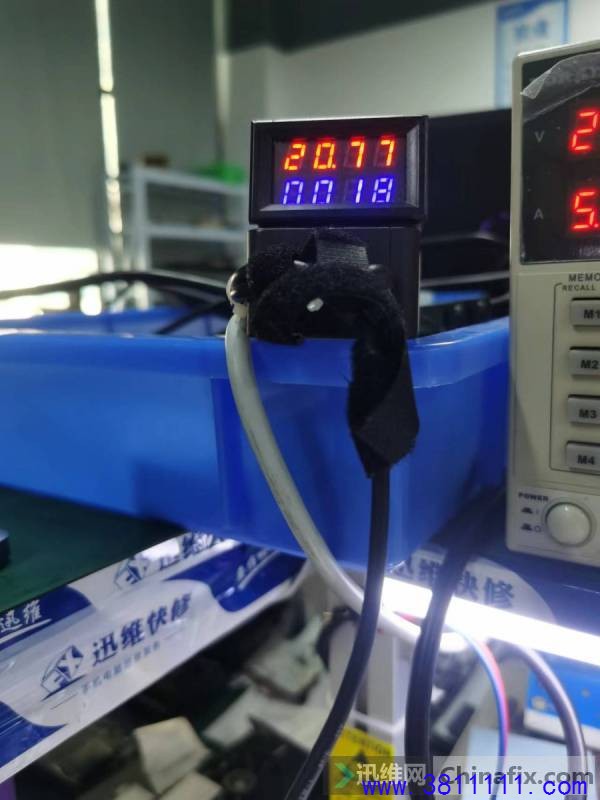

(下次有机会会分享一下tpye-c的握手流程)图片上也看到了吧，电流停在0.018了，明显是待机条件不满足（因为正常情况下祼板，只要通电就会自动触发，但现在它是停在0.018了，所以表明是条件不足）而现在我们就要找一下究竟是EC的待机不满足，还是桥的待机不满足了，先从EC开始查吧，一般就查四个方面：EC供电，EC待机时钟，和EC的复位，还有就是按下开关后 PWRBTN# 有没有正常跳变，还有就是EC有没有发出跳变信号到桥，(一顿操作猛如虎，一看就是二百*)发现EC这边的条件到是正常的，下一个就是到桥，继续查，到桥这里我们先查一下RTC电路吧，想必大家对桥的11大条件应该是清楚的吧？不清楚也没事，小弟付上简图，大家以后可以参考

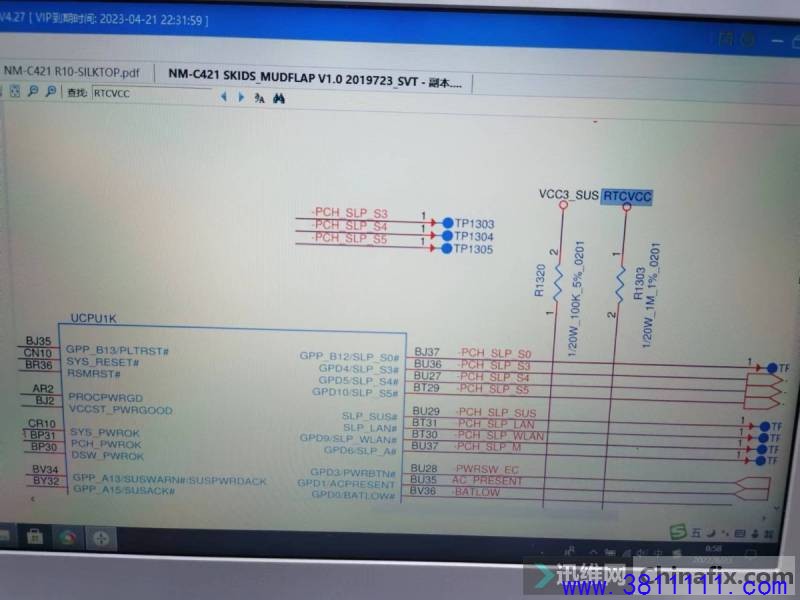

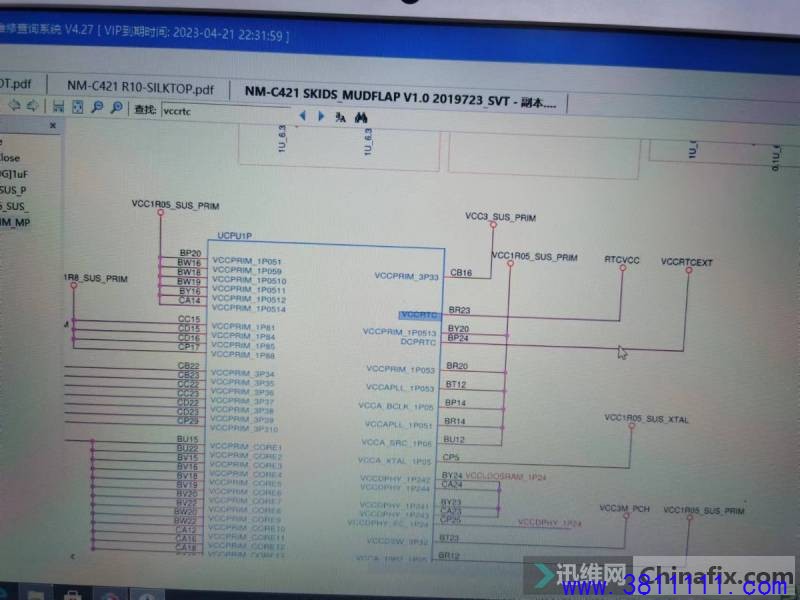

，从线路图上看VCCRTC去的地方就那么几处

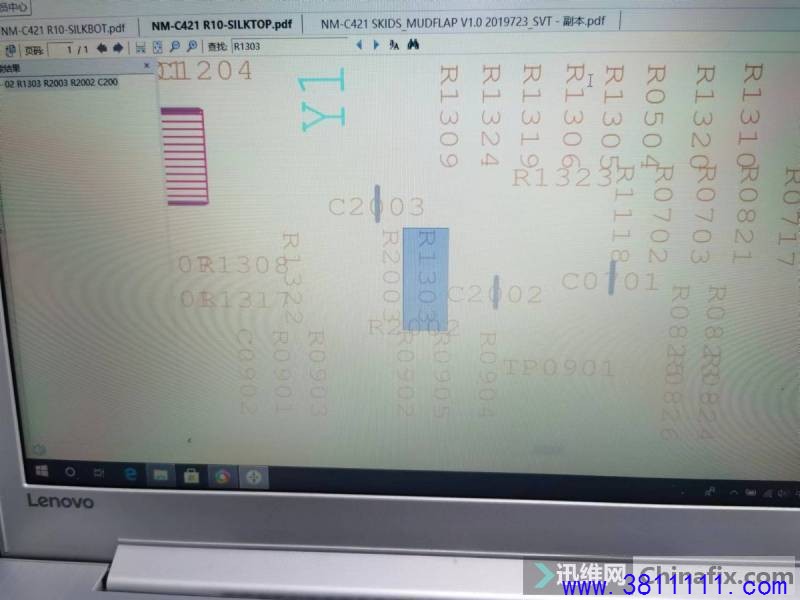

（拍的时候没拍好大家将就看左边那6个地方），我们一个个去量吧，

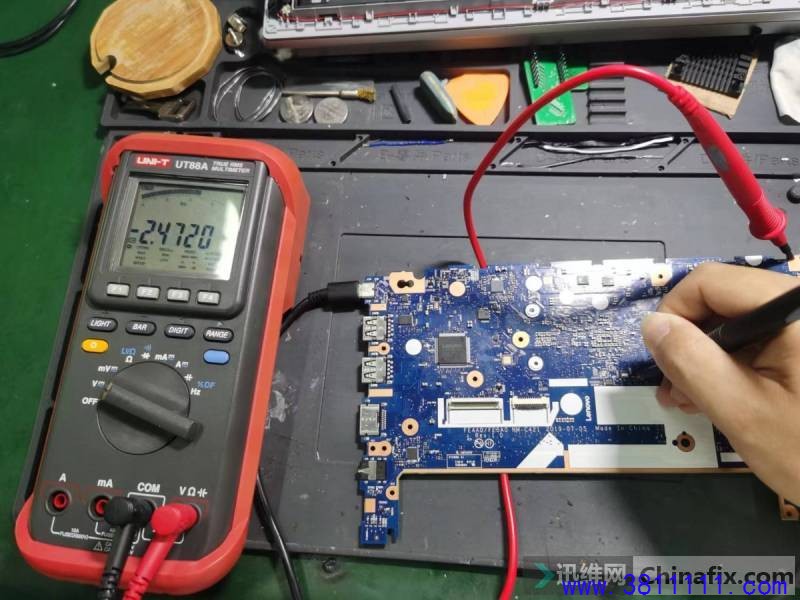

发现这个R1303位置的电压只有2.3/2.4v明显是过低了

，正常是要2.9-3.3左右，问题应该快找到了，我们继续追一下，

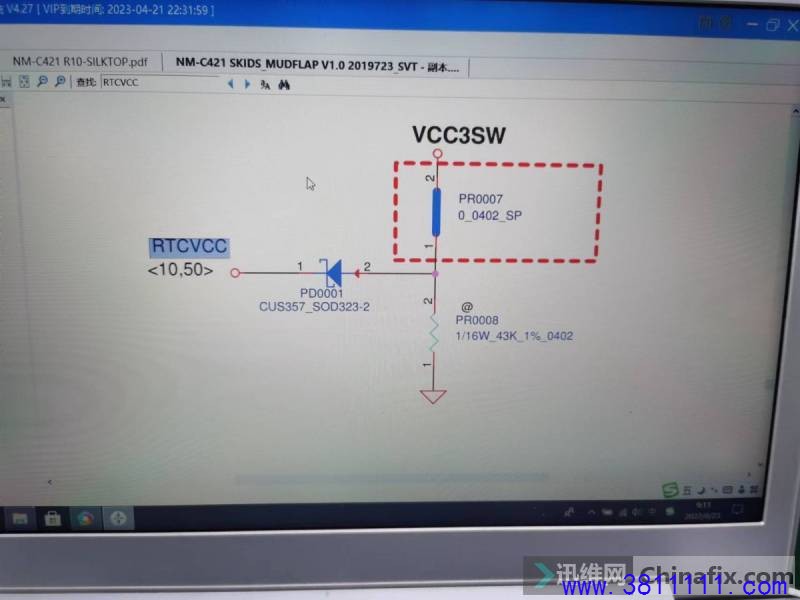

VCCRTC和由VCC3SW经由一个二极管补偿电压（不知道这解释对不，像把电压稳定在3v左右吧）我在板上没找个这个PD0001

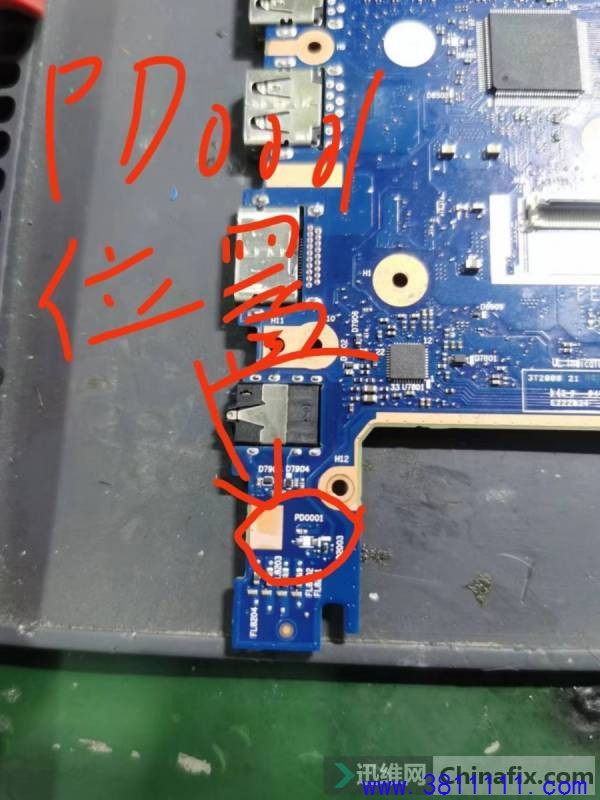

，上显微镜发现原来这二极管被碰掉了，用表测了一下左边有3.3V

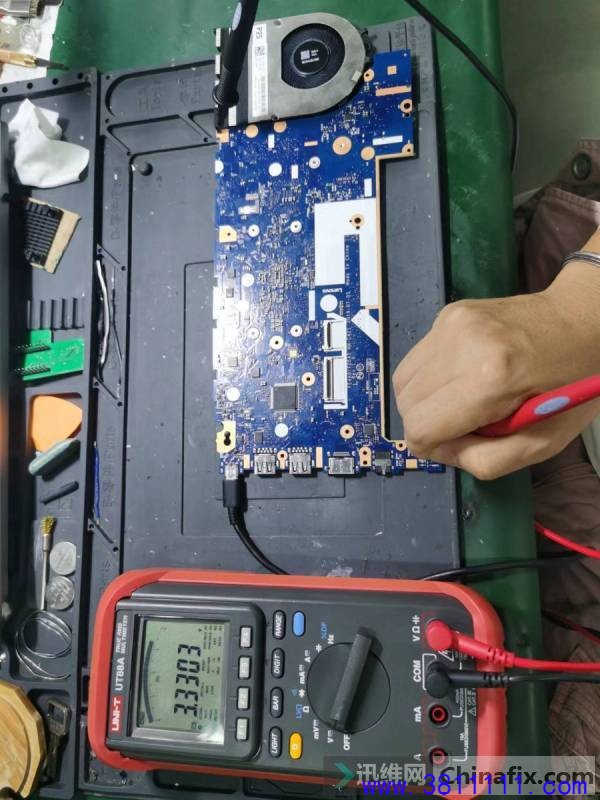

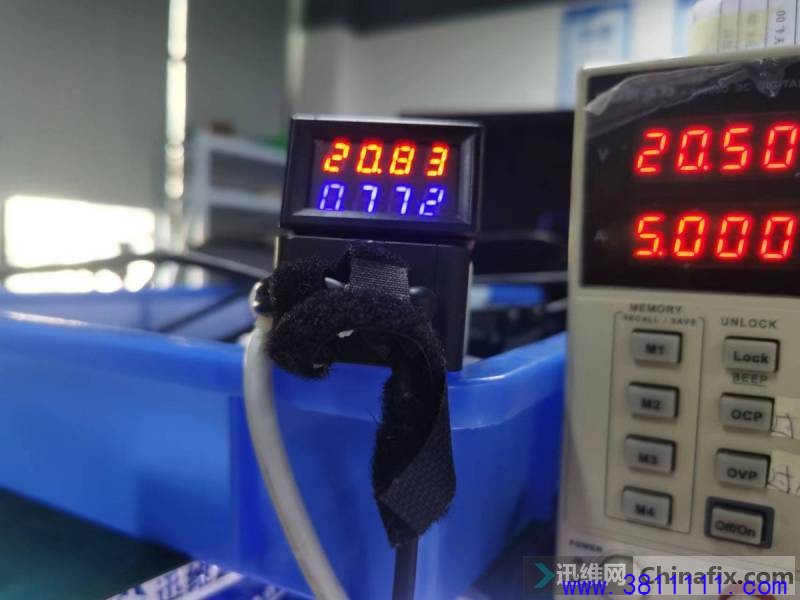

右边有一个2.5V/2.4V左右,好我们从料板上拆一个过去，再测试一下，电流跑起来了

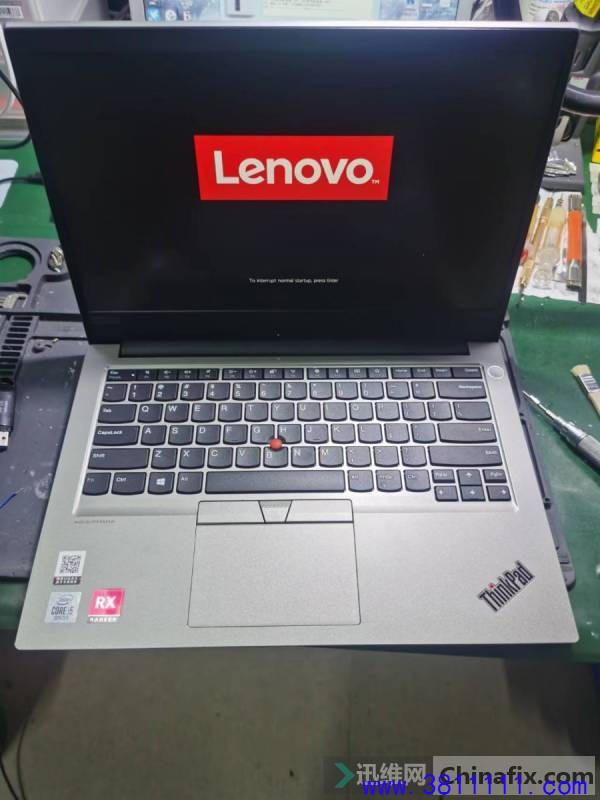

，付上开机图，满满的成就感

，当然这种感觉只会出现在我们新手身上，大神可以忽略，(写了那么多原来就是掉件，这帖希望分享给新手们，到手主板先从观察开始，真的要认真看，可能你就会发现问题了.)

最后说明下由于发贴是深夜时间了有些图片下整理得不太好，可能看得不太了解有些图是我在检查时量的数据也一起上传了，结尾的图大家就看下不要吐我了，谢谢!
