四通换向阀不换向的原因及维修技巧

1、四通阀的工作原理

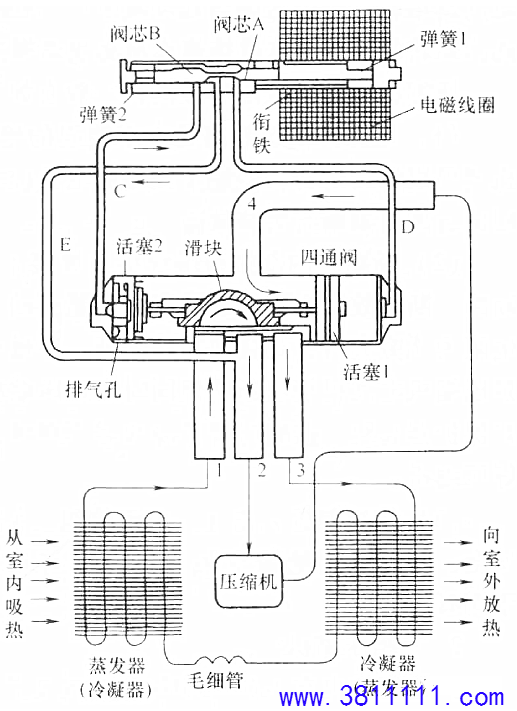

四通阀的工作原理是通过控制电磁线圈电流的通断，启闭左或右阀塞，使左或右毛细管控制阀体两侧的压力形成压力差。阀体中的滑块在压力差的作用下向左侧或右侧移动，从而改变制冷剂的流向，达到系统制冷或制热转换的目的。四通阀的内部结构及原理如下图所示。

2、检测方法

(1)用万用表的电阻挡测量四通阀线圈，电阻值应约为680Ω，若测量线圈电阻值为零，则判定线圈短路，若测量线圈电阻值为无穷大，则说明线圈断路。

(2)开机状态下，用万用表电阻挡测量四通阀线圈两端电压。如果有交流220V电压，而四通阀不换向，则判定四通阀阀体中的滑块卡住或左右毛细管堵塞，如果测量四通阀线圈两端无交流220V电压，则判定四通阀线圈控制电路有故障。

(3)造成电磁四通换向阀不换向的原因及维修技巧:

1)换向阀电磁线圈烧毁。

切断电源，用万用表Rx1挡测量电磁线圈的直流电阻值和通断情况。当测量的直流电阻远小于规定值时，说明电磁线圈内部有局部短路。应更换同型号的电磁线圈。在更换时，应注意在没有将线圈套人中心磁心前，不能做通电检查，否则易烧毁线圈，这一点必须牢记。

2)换向阀的活塞上泄孔被堵。

换向阀活塞上泄孔直径只有0.3mm，孔前虽有滤网，如果制冷系统不清洁，很容易被堵，造成不能换向。对于这种故障可先进行如下维修:反复多次接通，切断电磁线圈的电路，使换向阀连续换向，以便冲除污物。若仍堵塞，可卸下换向阀进行冲洗或更换电磁四通换向阀。
