联想E460通病之故障维修

2022-8-27 17:48| 发布者: 维修迷| 查看: 317| 评论: 0

摘要: 1、故障：待机电流0.009，上电后暗屏，能隐约看到开机画面；2、维修过程：上论坛找图纸，查三大条件，屏供电、屏开启、接地良好，测量1脚18.7v；6、7、9脚3.3V，背光开启11脚BKOFF#为0v;3、检查背光来源为EC119脚， ...

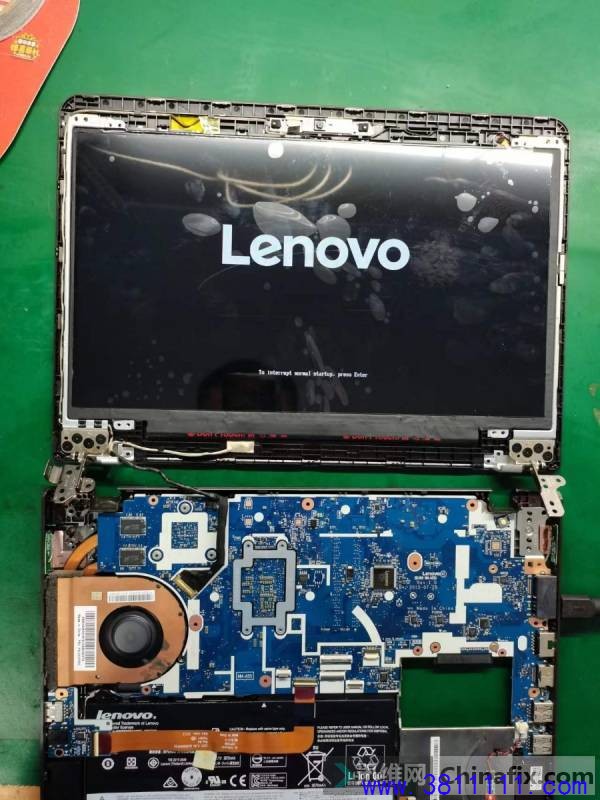

1、故障：待机电流0.009，上电后暗屏，能隐约看到开机画面；

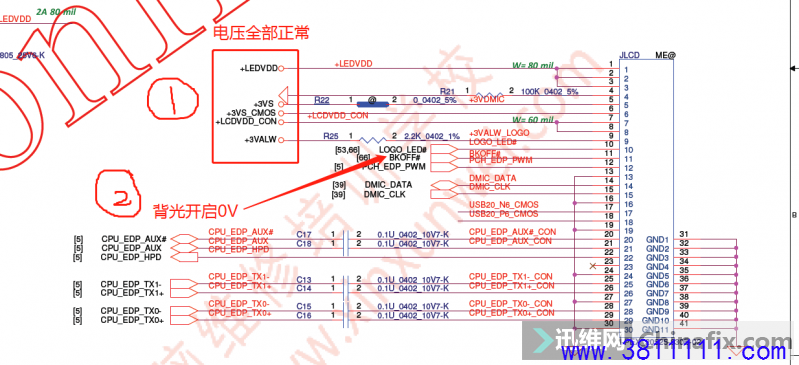

2、维修过程：上论坛找图纸，查三大条件，屏供电、屏开启、接地良好，测量1脚18.7v；6、7、9脚3.3V，背光开启11脚BKOFF#为0v;

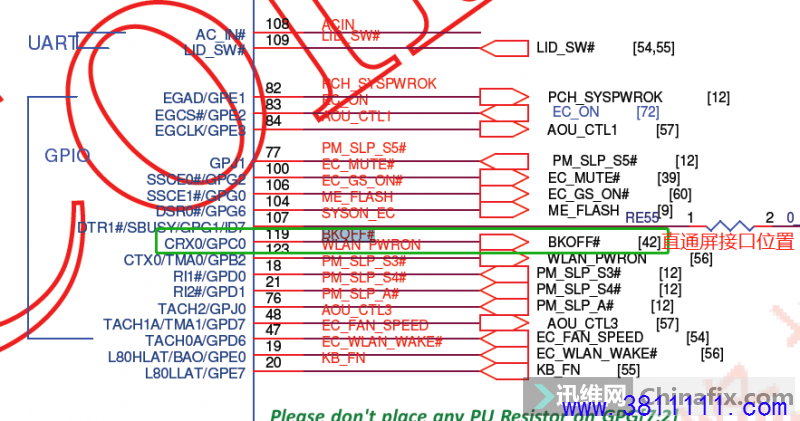

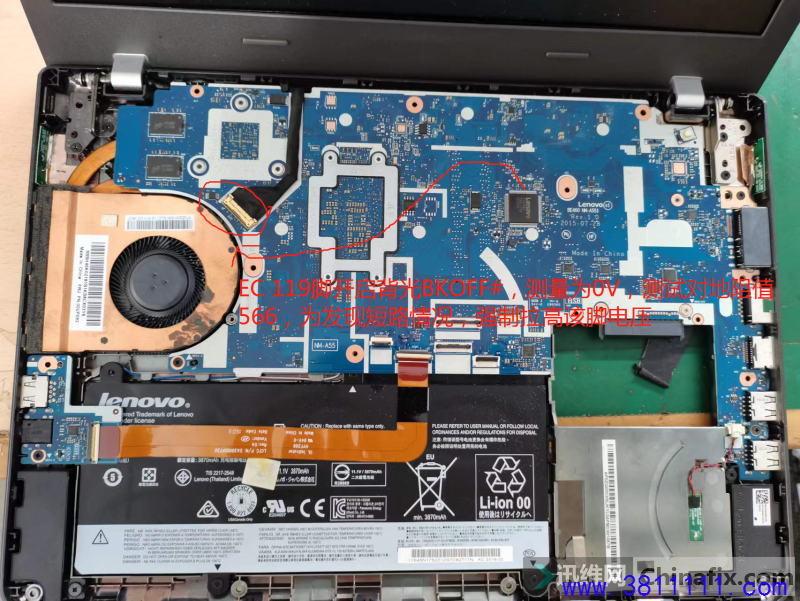

3、检查背光来源为EC119脚，测量无断线、无短路，阻值566左右，直接主板找了一个3.3V强制拉高，测试依旧为暗屏。

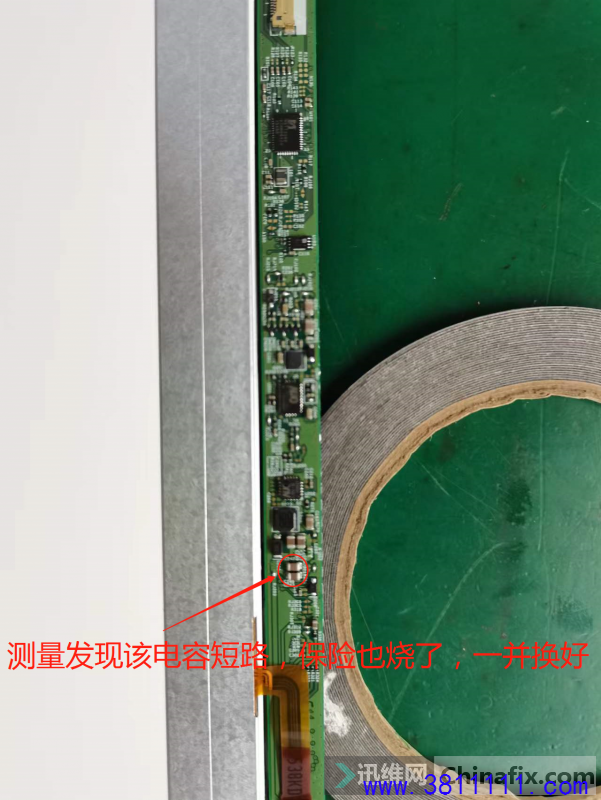

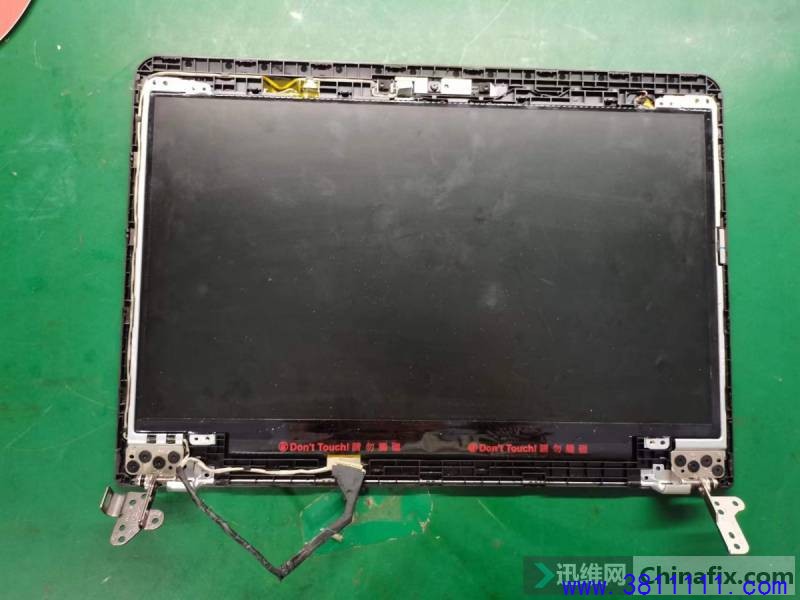

4、既然条件都满足了，那就把故障点锁定在屏上把，开始拆屏，发现屏升压芯片周边电容短路，保险烧断，拆掉，换上好的测试，发现依旧暗屏，再次测量保险又烧了，使用烧鸡大法，保险后级加3V电压烧鸡，摸到升压芯片烫手，随之拆掉，发现短路排除，直接定屏发货，换上新到的屏，完美收工，解决。
5、主要升压芯片太贵，一个20多，有时候换上一个还不一定好，你懂的。不如直接换屏省事。喜欢的老铁跟上！！~~！
