拆解三菱电机MSZ-ZC09VC高端全直流变频分体空调内机

拆解三菱电机MSZ-ZC09VC高端全直流变频分体空调内机

张湘粤

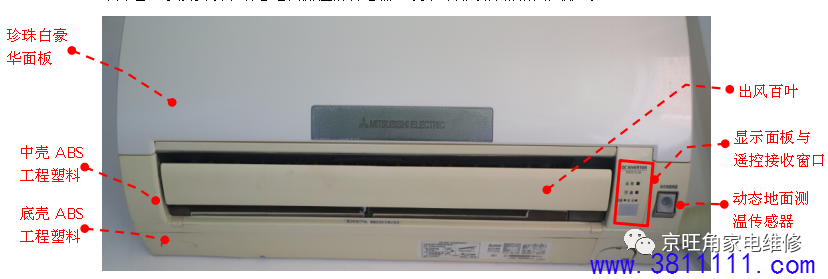

该款内机，如图1所示，采用珍珠白工艺的豪华面板，长时间使用不会变色。中壳、底壳和出风百叶等使用ABS工程塑料，时间长会有逐渐变黄迹象。右下角是信号接收、指示灯窗口以及安设了动态地面测温的传感器。机子采用顶部珊格回风形式。

图1  内机外形

该机子由于安装的器件较多，部分紧固螺钉比较隐秘，拆卸时务必搞清拆卸流程，避免损坏机壳或器件。

1.了解壳体螺钉塑料封盖位置，如图2所示。

图2  外壳紧固螺钉安装位置

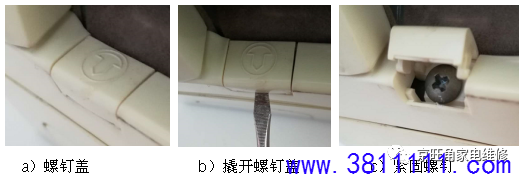

2.拆卸壳体紧固螺钉。使用一字螺丝刀撬开螺钉盖，露出壳体紧固螺丝如图3所示。

图3（a-c）  壳体紧固螺钉拆卸流程

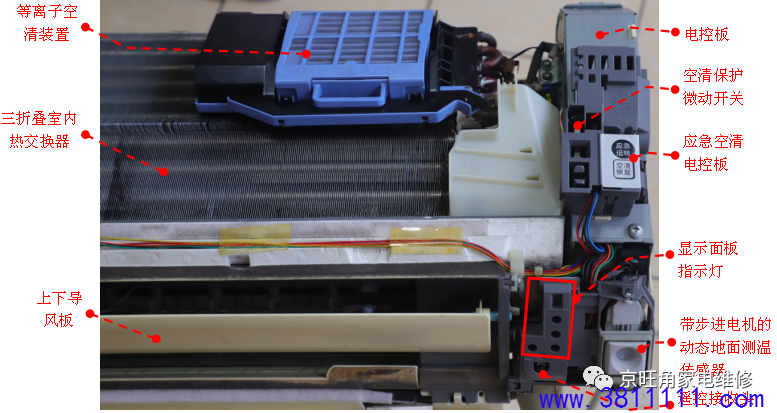

3.内机结构。取下上盖（面板）后内机的结构，如图4所示。

 图4  内机内部器件布置结构图

4.拆卸上下导风板，如图5所示。

为了便于更换或清洗上下导风板，该机子采用易拆易装的设计，用手往左侧拉动中部和右侧的柱销即可实现导风板的拆卸；同理往右侧推动则安装导风板，这种设计在行业内属于比较创新的模式。

图5  导风板连接结构与拆装图

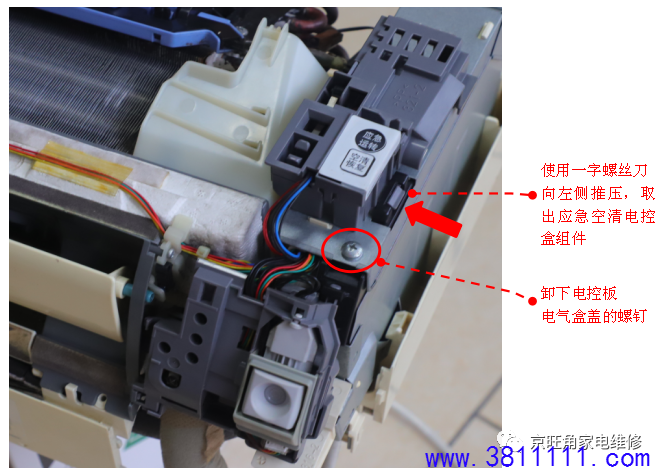

5.空清电控板和电控盒盖拆卸。拆卸应急空清电控板和电控金属盒盖螺钉，便于取出整套电控板，如图6所示。

图6  电控盒与应急空清盒组件的拆卸

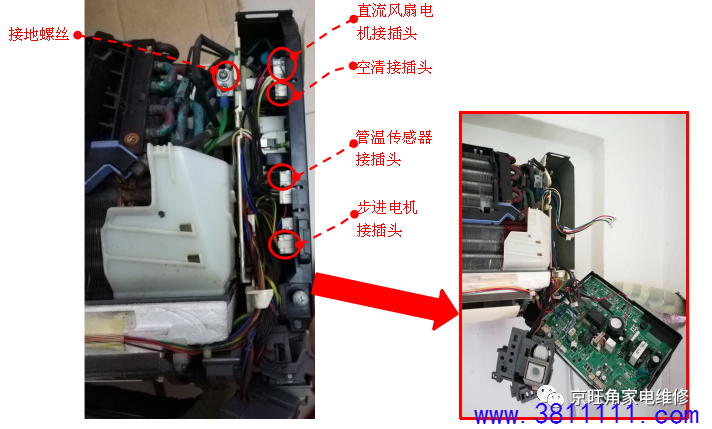

6.电控板拆卸。打开电控盒盖，拆卸电控板接地螺丝，取下风摆电机接插头、管温传感器接插头、直流风机接插头、空清接插头、电源连接线并整体取出电控板，如图7所示。

              图7  电控板的拆卸

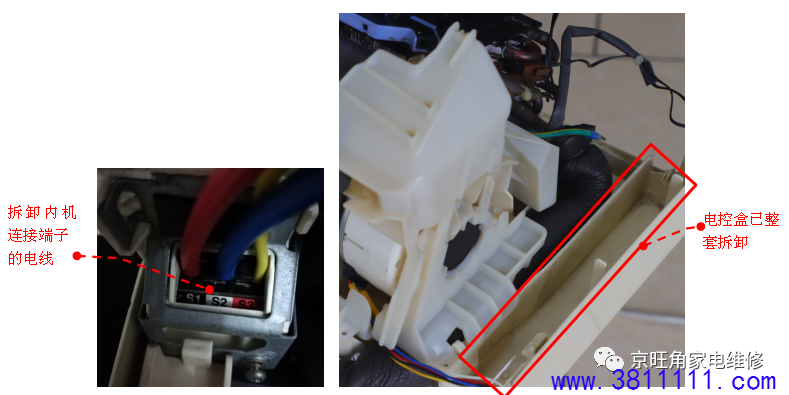

当然，你也可以把内机连接电气端子的线路拆卸后，如图8所示，取出整套电控盒及电控板，如图9所示。

图8  内机电气连接端子、线路              图9  已拆卸电控盒后内机图片

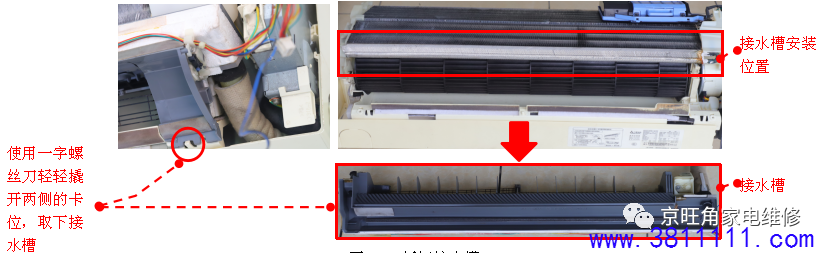

7.接水槽拆卸。使用一字螺丝刀轻轻撬开两侧的塑料锁扣，往下侧均匀用力拉出接水槽，如图10所示。

图10  拆卸接水槽

8.拆卸贯流风扇与直流风机的连接螺钉，如图11所示。

图11  拆卸贯流风扇与直流风机连接螺钉

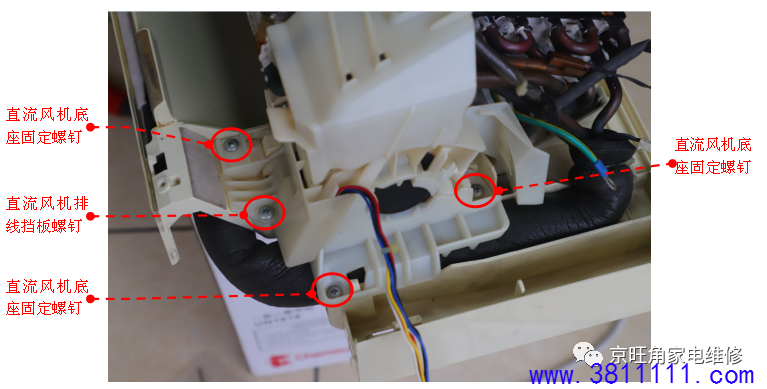

9.拆卸直流风机底座固定螺钉，如图12所示。

图12  拆卸固定直流风机底座的螺钉

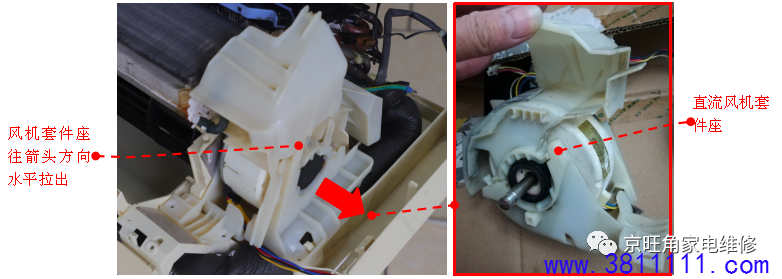

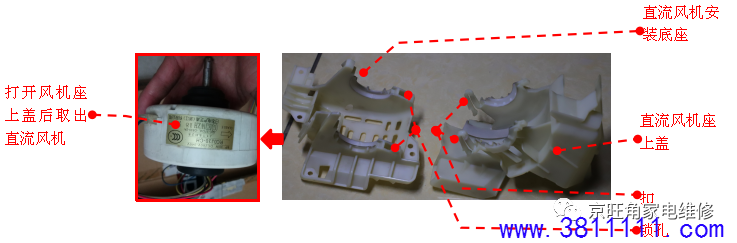

10.拆卸直流风机固定座套件，如图13所示。用力往机子的右侧水平拉动直流风机套件座，如果遇到拆卸困难，一般就是风机轴与扇叶孔连接处锈蚀或卡死，可以采取在连接轴处喷少许除锈剂后再进行拆卸，这样确保能顺利移出。
