资深工程师整理:中央空调系统一文全知道

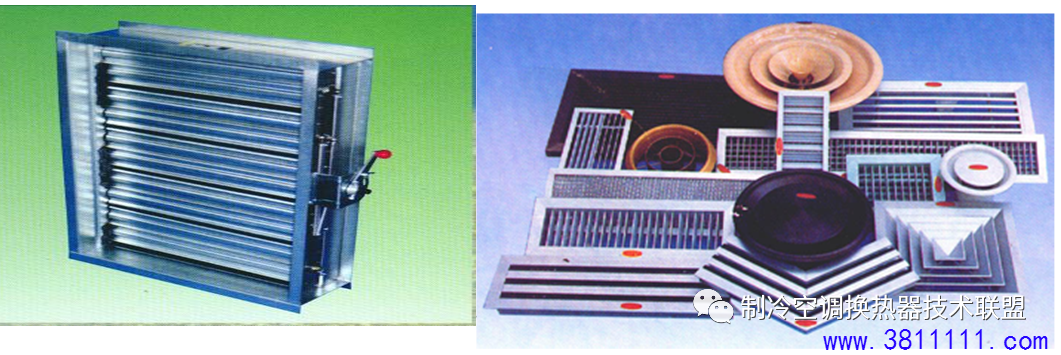

7．空气分配器：包括各种形式的风阀及送、回风口

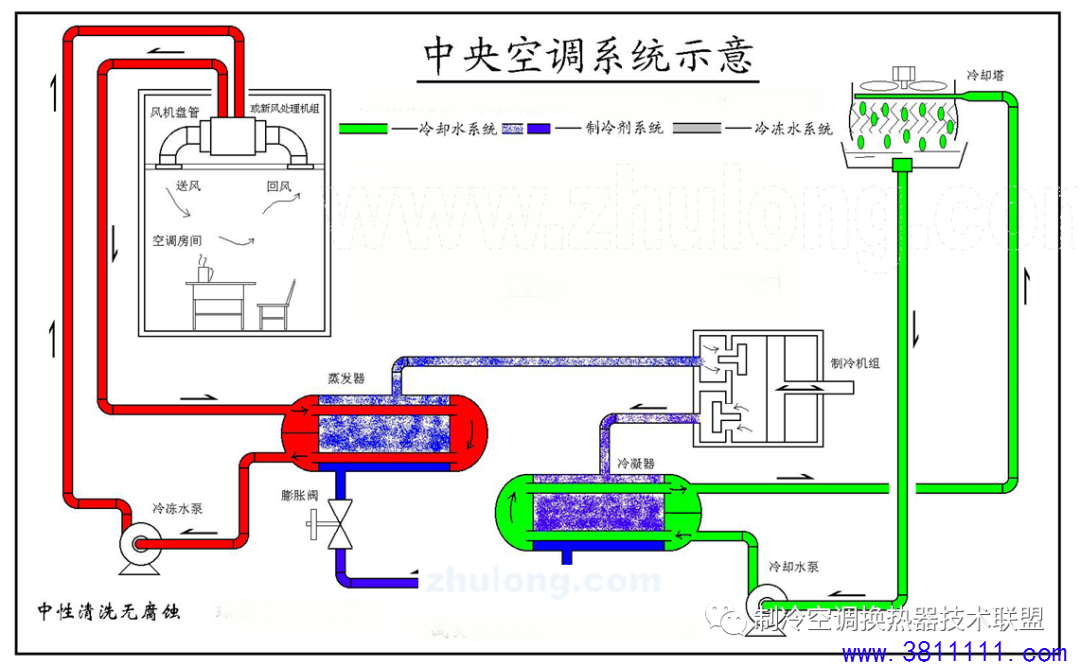

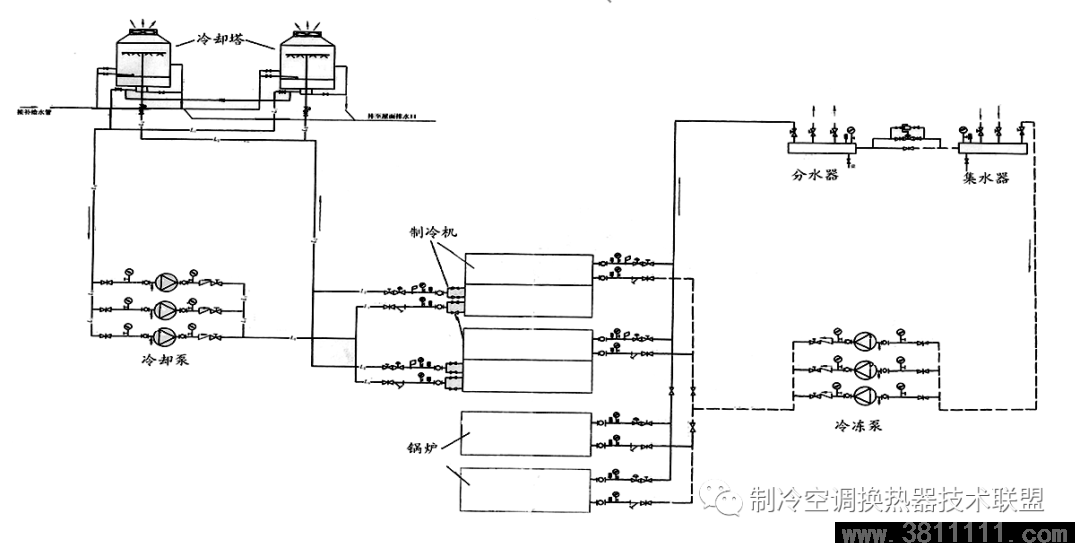

1、中央空调水系统工作原理：

空调水系统可分为开式系统和闭式系统两种形式，如图所示；开式系统的末端水管是与大气相通的（左侧），而闭式系统的管路并不与大气相通（右侧）。通常的水系统循环包括冷冻水系统循环和冷却水系统循环。

(1)、冷冻水系统循环：对于采用压缩式冷水机组和换热器的系统，冷（热）水可不作水质处理，因为一般无结垢可能，即使有少量结垢对防止电化学蚀应一定的保护作用；

 对于采用溴化锂吸收式冷温水机组的系统，按照生产厂家的要求，宜采用软化水，有的工程设置钠离子交换器，也有设置电子水处理设备的。

(2)、冷却水系统循环：空调冷却水系统是指由冷水机组的冷凝器、冷却塔、冷却水箱和冷却水循环泵等组成的循环冷却水系统。

2、冷却塔

冷却塔是循环冷却水系统中的一个重要设备。有逆流式冷却塔、横流式冷却塔、射流式冷却塔、蒸发式冷却塔等四种类型，常用的是逆流式冷却塔（圆形、方形）、横流式冷却塔（圆形、方形）两种。

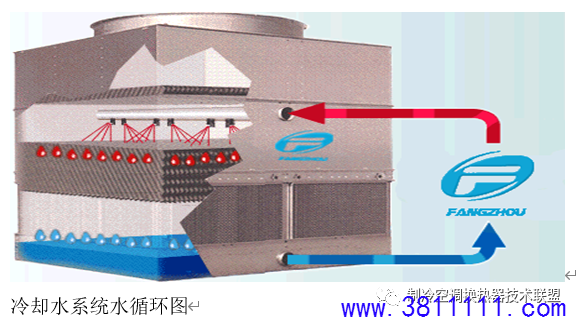

3.冷却塔及冷却塔系统运行原理

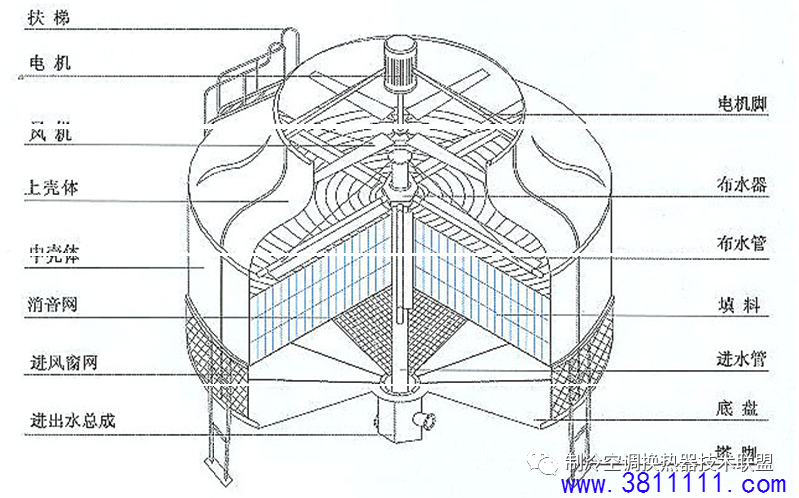

4、 圆形逆流式玻璃钢冷却塔

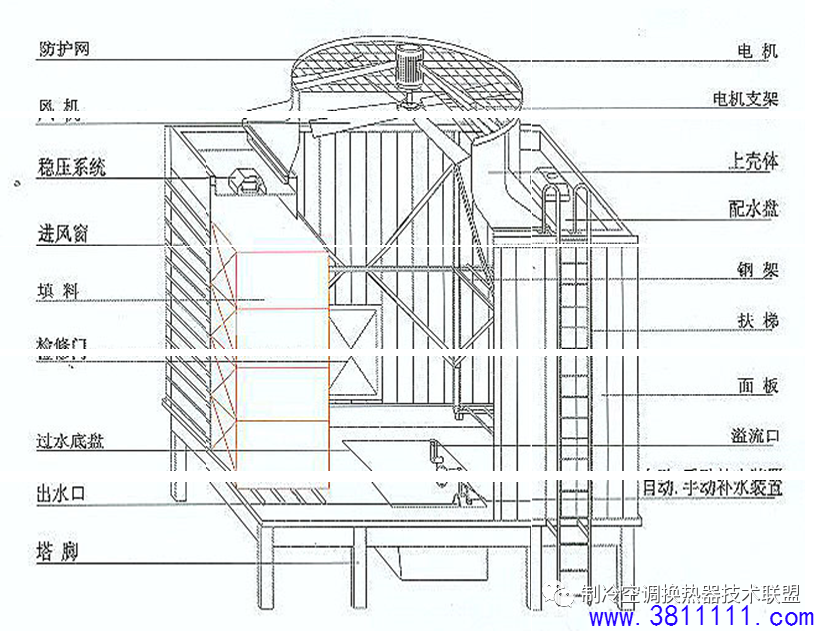

5、方形横流式玻璃钢冷却塔

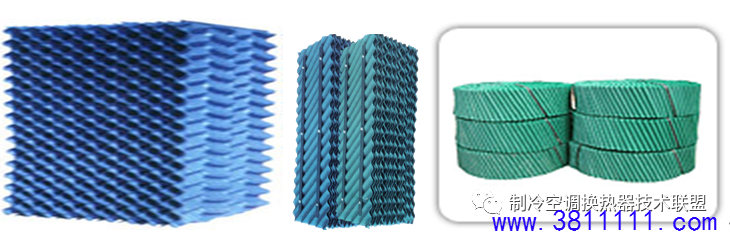

6、冷却塔塔填料
