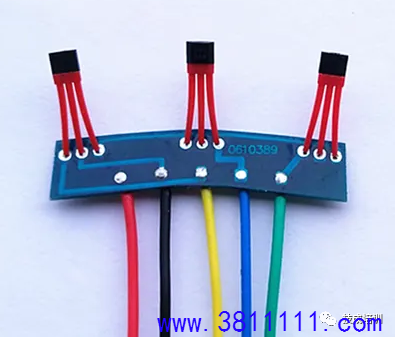

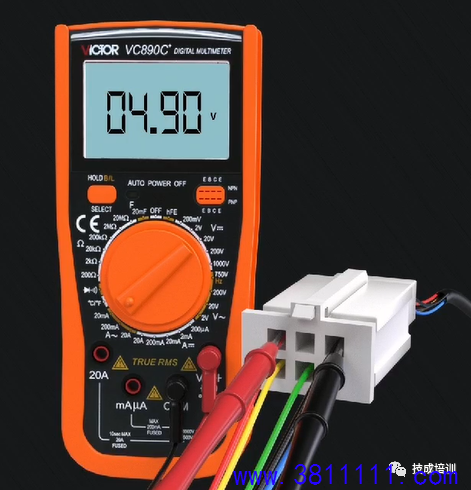

霍尔传感器是一种磁感应式传感器,用它可以检测电机的磁场和电机的运动速度。在电动车中,电机上的霍尔传感器一般有3个,它们依次排列。当霍尔传感器检测到磁场时就会输出电压信号,由于电机是旋转的,所以正常情况下,霍尔的输出电压为脉冲形式。在电动车中,霍尔传感器的主要作用是根据磁体的位置控制电流的方向,根据脉冲的频率检测电机的转速。 电动车电机的霍尔传感器是不可缺少的,如何电机霍尔坏了,电机就会不转或转的无力或出现异响。现在,我就教大家一种用万用表判断电机霍尔好坏的方法。 首先,找到电动车控制器的霍尔接线,一共有5根线,其中红、黑两根线是霍尔的正负电源线,其余三根黄、绿、蓝线是3个霍尔的信号线。 插入车钥匙打开电动车电门,然后将万用表打到直流20V档或直流10V档,红黑表笔分别插霍尔正负电源线,测得电压读数约5V,说明霍尔传感器的供电正常。
. |
