格力柜机E1故障检修方法（室内机部分）。

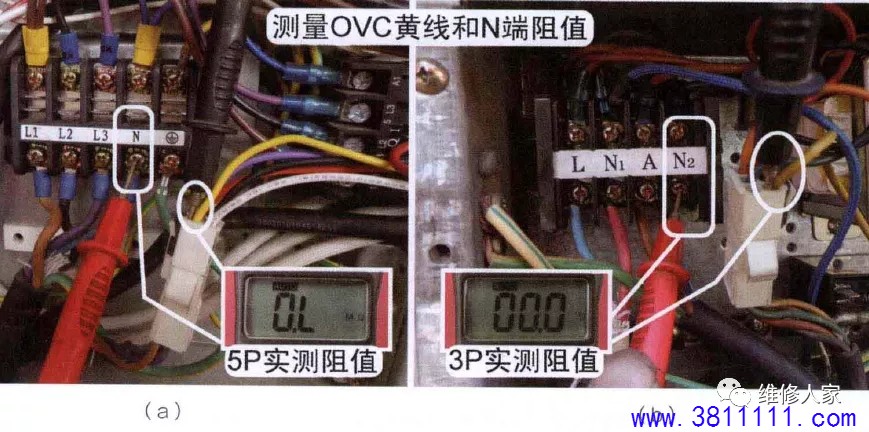

3.断电测量OVC弓I线与N端阻值

断开空调器电源，使用万用表电阻挡，测量对接插头中OVC黄线与室内机接线端子上N 端阻值。

三相5P空调器室外机设有电流检测板，见下图(a),其继电器触点在未上电时为断开状态，正常阻值为无穷大。

单相3P空调器室外机高压保护电路中只有高压压力开关，见图(b),正常阻值 为0。

也就是说，测量5P空调器如实测阻值为无穷大时，不能直接判断室外机高压保护电路损坏，应辅助其他测量方法再确定故障部位；而测量3P空调器阻值为无穷大时，可直接判断室 外机有故障。

（二）、室内机故障检修流程

1. 区分室内机或显示板故障

室内机电控部分由室内机主板和显示板组成，如果确定故障在室内机，即室外机和室内 外机连接线正常，应做进一步检査，判断故障是在室内机主板还是在显示板。

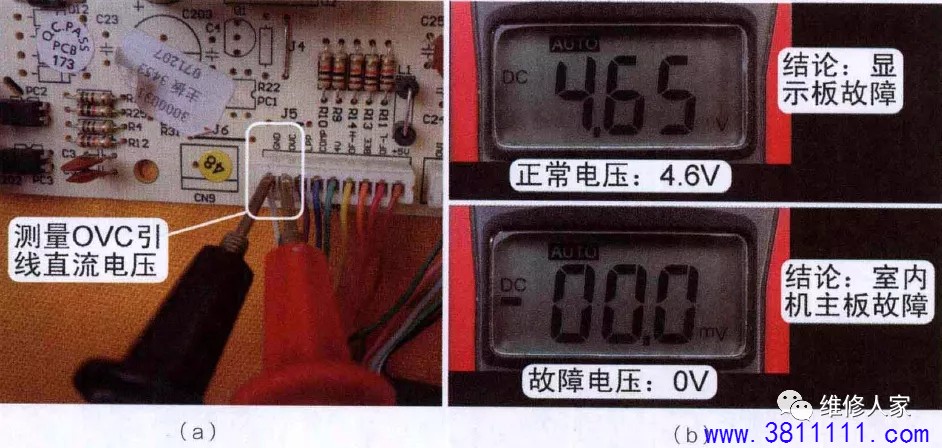

方法1:使用万用表测量OVC和GND引线直流电压

测量OVC引线与地直流电压见下图。使用万用表直流电压挡，黑表笔接CN6插座上 GND弓I线即地线，红表笔接OVC引线，测量高压保护电路电压。

实测电压为直流4.6V,说明光耦PC2次级侧已经导通，故障在显示板，可更换显示板试机。

实测电压为直流0V,说明光耦PC2次级侧未导通，故障在室内机主板，可更换室内机主板试机。

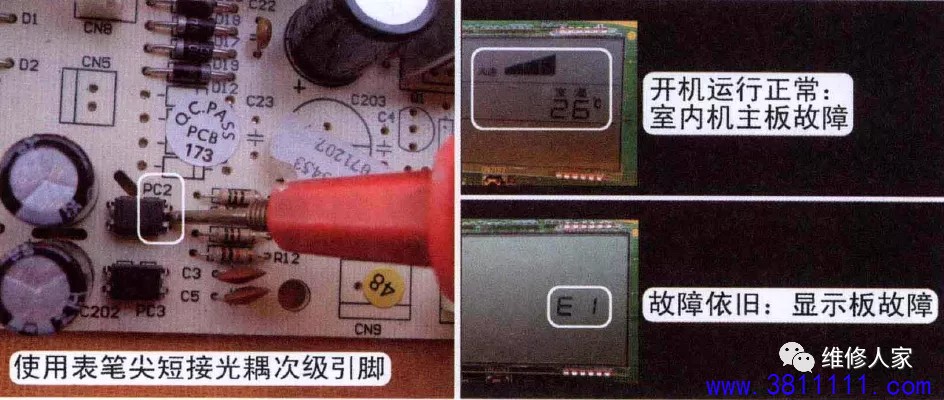

方法2:使用万用表表笔尖短路光耦次级引脚

使用万用表的表笔尖直接短接光耦次级侧的2个引脚，并再次上电。

上电后正常开机，说明显示板正常，故障在室内机主板的高压保护电路，即光耦次级侧未导通，可更换室内机主板试机。

上电后故障依旧，说明室内机主板的光耦次级侧已导通，故障在显示板或显示板和室内机主板的连接线未导通。

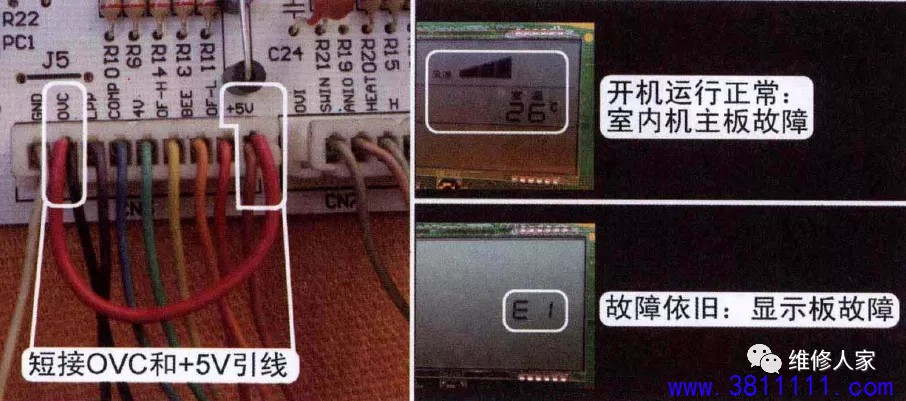

方法3:使用弓I线短接OVC和5V引线

找一段引线，并在2端剥开适当长度的接头，短接室内机主板CN6插座上 OVC （黑线）和+5V（棕线）引线，并再次上电。

上电后正常开机，说明显示板正常，故障在室内机主板高压保护电路，可更换室内机主板试机。

上电后故障依旧，说明室内机主板正常，故障在显示板或显示板和室内机主板的连接线未导通。

本方法也适用于室内机主板上高压保护电路损坏需更换室内机主板，但暂时无配件更换，而用户又着急使用空调器的应急措施。

2. 区分室内机主板故障元件

如果确定故障在室内机主板，即室内机主板上高压保护电路损坏（即CN6上OVC引线电 压为直流0V）,可通过测量电压，缩小故障范围，直至检测出故障元件。

说明：如果维修时更换室内机主板，则省略步骤（1） ~步骤（3）。

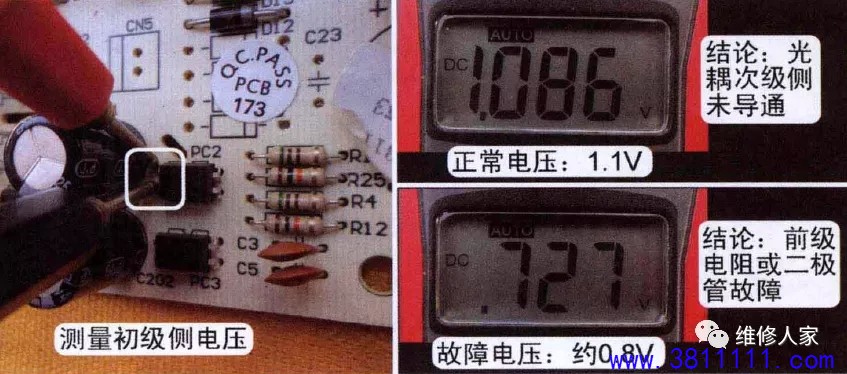

（1）测量光耦PC2次级侧电压

测量光耦初级侧电压见图。使用万用表直流电压挡，红表笔接光耦初级侧正极（圆点对应的引脚）、黑表笔接负极，测量电压。

如实侧为正常电压直流1.1V,说明前级降压、整流、滤波电路正常，故障为光耦次级未导通或光耦损坏。

如实测电压约为直流0.8V,低于光耦初级侧工作电压，说明因电压低导致PC2次级侧未导通，应检査前级的电阻等元件，见步骤（3）。

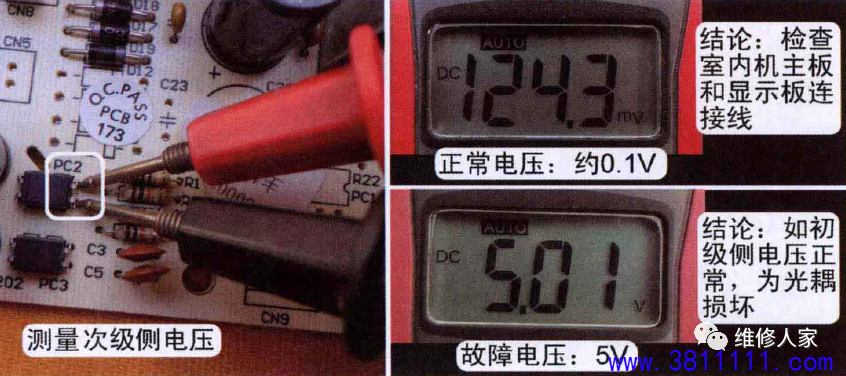

（2）测量光耦PC2次级侧电压

光耦正常时次级侧导通，电压约直流0.1V。

如实测电压为0.1V,说明室内机主板的高压保护电路正常，故障为室内机主板和显示板的连接线有断路故障。

如实测电压为5V,说明光耦次级侧未导通。在初级侧电压正常的前提下，可判断光耦损坏。

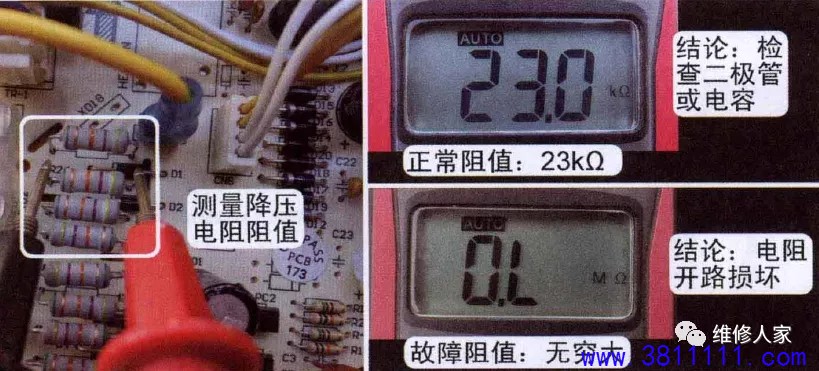

（3）测量降压电阻阻值

测量光耦初级侧电压约为直流0.8V时，应检测前级电路元件。断开空调器电源，使用万用表电阻挡，测量电路中降压电阻阻值，因电源L端和OVC端降压电阻均为2个47k电阻并联使用，所以正常的实测阻值为23k。

如实测阻值正常，检查整流二极管Dl、D2或滤波电容。

如实测阻值为无穷大或47k，说明降压电阻开路损坏，应更换相同阻值的电阻。

3. 区分显示板故障元件

如果确定故障在显示板，即室内机主板高压保护电路正常（CN6上OVC引线为直流4.6V）,可通过测量显示板电路电压，缩小故障范围，直至检测岀故障元件。

说明：如果维修时更换显示板，则省略步骤（1）和步骤（2）。

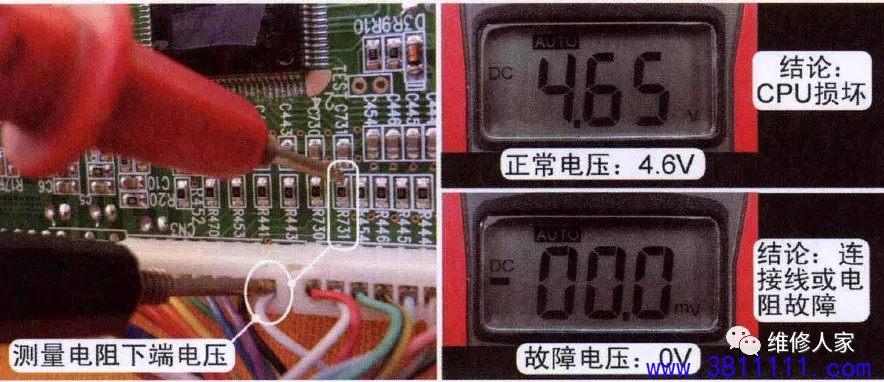

（1）测量CPU引脚电压

使用万用表直流电压挡，黑表笔接CN3插座白线即GND地线，红表笔接电阻 R731T端，相当于测量CPU的高压保护电路检测引脚即⑳脚。

如实测电压为正常直流4.6V,可说明高压保护电压已送至CPU引脚，故障为CPU未工作或死机损坏，应更换显示板。

如实测电压为直流0V,说明高压保护电压未送至CPU引脚，由室内机主板输出后在传送过程中出现断路故障，应检查电阻R731或室内机主板和显示板的连接线。

说明：如电容C731直接短路也会出现CPU引脚电压为0V的故障。

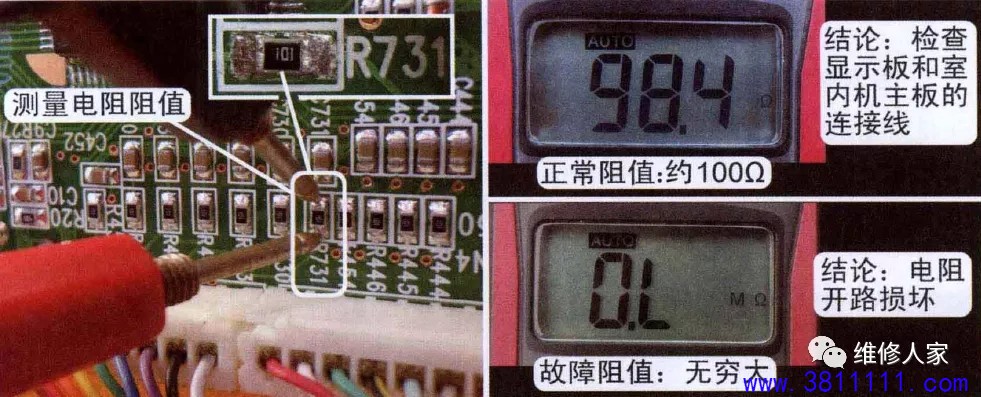

(2)测量电阻阻值

如实测CPU的⑳脚电压为0V时，可断开空调器电源，使用万用表电阻挡在路 测量电阻R731阻值，R731标识为101即100欧。

如实测R731阻值约100欧,说明R731正常，应使用万用表电阻挡测量室内机主板和显示板连接线中高压保护连接(黑线)线阻值是否相通即为0。

如实测R731阻值为无穷大，说明R731开路损坏，应更换相同阻值的电阻。

（三）、室外机故障检修流程
