格力柜机E1故障检修方法（室内机部分）。

El代码含义为“制冷系统高压保护”，E3代码含义为“制冷系统低压保护”，两者均为压力保护电压电路。

一、E1故障电路工作原理

E1代码含义为“制冷系统高压保护”。当CPU连续3s检测到高压保护（大于3MPa）时，关闭除灯箱外的所有负载，屏蔽所有按键及遥控信号，指示灯闪烁并显示E1。如果显示板组件只使用指示灯，表现为运行指示灯灭3s/闪1次。

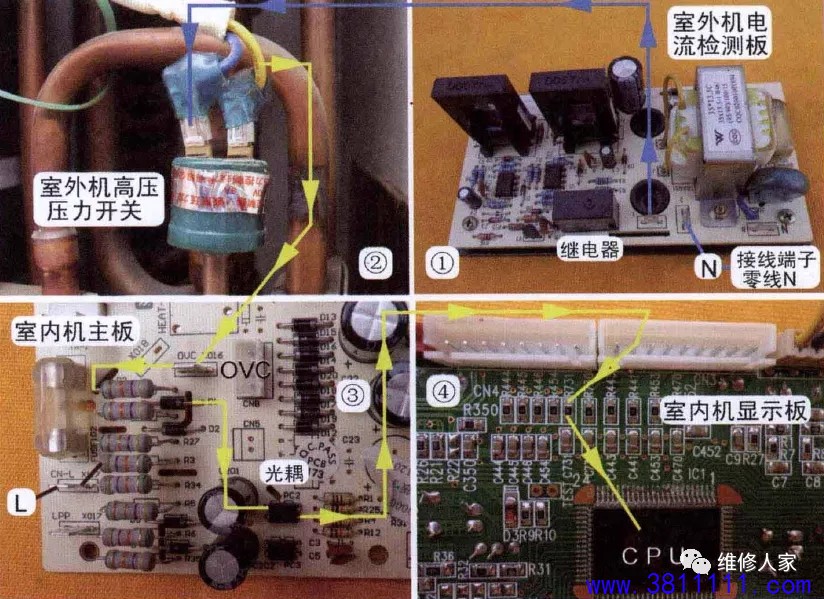

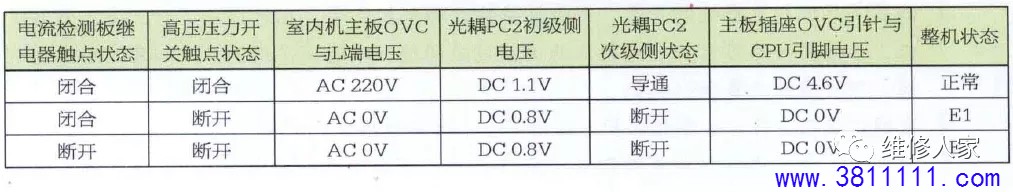

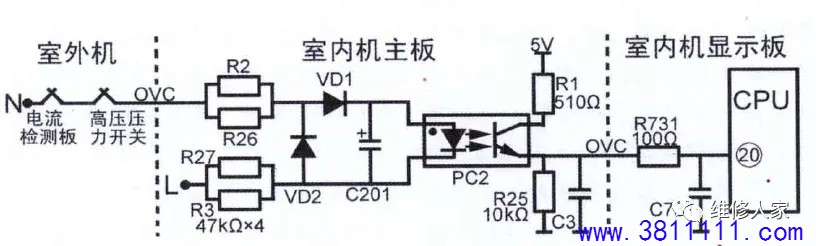

高压保护电路原理图见上图,实物图见下图,电压与整机状态的对应关系见表。高压保护电路由室外机电流检测板、高压压力开关、室内外机连接线、室内机主板、显示板组成。

空调器上电后，室外机电流检测板上继电器触点闭合，高压压力开关的触点也处于闭合状态。室外机接线端子上N端引线（蓝线）经继电器触点至高压压力开关，输出引线（黄线）经室内外机连接线中的黄线送至室内机主板上OVC端子（黄线），此时为零线N,与主板L端（接线端子上L1）形成交流220V,经电阻R2、R26、R27、R3降压、二极管VD1整流、电容C201滤波，在光耦PC2初级侧形成约直流1.1 V电压，PC2内部发光二极管发光，次级侧光电三极管导通，5V电压经电阻Rl、PC2次级送到主板CN6插座中OVC引针，为高电平约直流 4.6V,经室内机主板和显示板的连接线送至显示板，经电阻R731送到CPU的20脚，CPU根据高电平4.6V判断高压保护电路正常，处于待机状态。

待机或幵机状态下由于某种原因（如高压压力开关触点断幵），即N端零线开路，室内机主板OVC端子与L端不能形成交流220V电压，光耦PC2初级侧电压约直流0.8V, PC2发光二极管不能发光，次级侧断开，5V电压经电阻R1断路，室内机主板CN6插座中OVC引针经电阻R25接地为低电平0V,经连接线送至CPU⑳脚，CPU根据低电平0V判断高压保护电压出现故障，3s后立即关闭所有负载，报出E1的故障代码，指示灯持续闪烁。

说明：

① 由于交流电源无正负极之分，因此光耦初级侧发光二极管负极无论是通过电阻接相线L或零线N,只要OVC端子与L端电压为交流220V,初级侧电压均为直流1.1V,次级侧光电三极管均能导通。

② CPU连续3s检测高压保护电路断开时，立即停机进入保护状态，显示E1并屏蔽按键和遥控信号，且故障不再自动恢复。即高压保护电路断开时，按压按键和遥控器均无反应，相当于死机一样。

③ 如果高压保护电路恢复正常，解除屏蔽按键和遥控信号，此时按压“开/关”键可关机，再按压一次可开机。如按压两次按键应间隔一段时间（约5s）,如果间隔时间过短，开机后依旧显示E1代码。

④ 空调器正在运行时如高压保护电路断开，立即停机显示E1代码。

⑤ 空调器上电时高压保护电路即处于断开状态，此时有两种故障现象。1为空调器上电后立即按压“开/关”键，显示屏显示正常运行图案后显示E1代码。2为上电后5s以内未按压“开/关”键，CPU检测后进入保护状态，并不显示E1代码，同时由于屏蔽按键和遥控信号，则表现为类似于“上电无反应或空调器无供电”的假性故障现象，区别是高压保护电路断开时，空调器上电后蜂鸣器响一声且故障指示灯持续闪烁。

⑥ 5P柜式空调器使用涡旋式压缩机，为三相交流380V供电，所以室外机设有电流检测板。3P空调器（柜式和挂式）由于使用旋转式或涡旋式压缩机，通常为单相交流220V 供电，电流检测电路设在室内机主板，室外机高压保护电路中只有高压压力开关，未设电流检测板。

⑦ 目前的3P部分型号空调器已取消了高压保护电路。早期的3P空调器通常设有高压保护电路。目前和早期的5P柜式空调器均设有高压保护电路。

二、室外机电流检测板

1 .作用

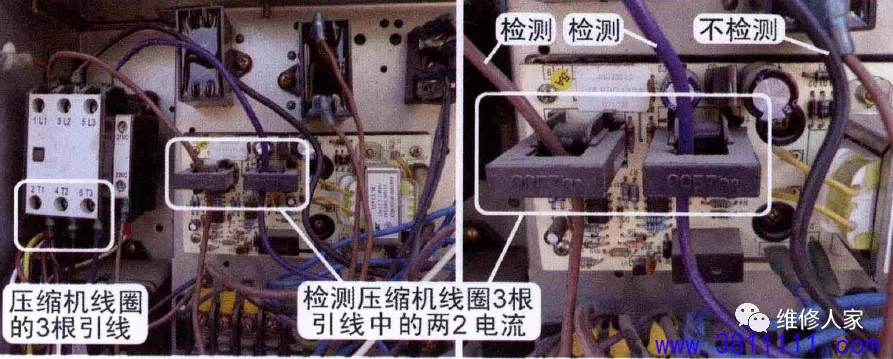

压缩机线圈共有3根引线，室外机电流检测板检测其中的2根引线电流。当检测电流过大时，控制继电器触点断开，高压保护电路随之断开，室内机显示板CPU检测后控制停机并显示E1代码，从而保护压缩机。

2. 特点

① 主要由变压器、整流滤波电路、7812稳压块、2个电流互感器、2个LM358运算放大器、驱动三极管、继电器等组成。

② 共有4个接线端子。其中L与N为供电，为电路板提供交流220V电源，相当于输入侧；1和2为继电器触点，串接在高压保护电路中，相当于输出侧。

③ 供电：设有变压器（二次输岀交流13V ）、桥式整流电路、滤波电容、7812稳压块等元件，为电路板提供稳定的直流12V电压。

④ 电路板设有两个电流互感器和两个LM358运算放大器，组成两路相同的电流检测电路，两路电路并联，共同驱动一个三极管。待机状态或运行状态电流处于正常范围内时，三极管导通，继电器线圈得到直流12V供电，继电器触点处于闭合状态；当两路中任意一路电 流超过额定值，均可控制三极管截止，继电器线圈电压为直流0V,触点断开，高压保护电路断开，CPU检测后停机并显示E1代码。

⑤ 检测1相和2相压缩机电流的主板对比：室内机主板只设1路电流检测电路，如果压缩机在运行时，三相电流均衡，使用1路或2路或3路电流检测电路的作用相同，主板CPU检测后均能正常控制空调器；但如果因三相供电缺相而相序保护器未能检测，为压缩机供电，缺相时未供电的一根压缩机电流为交流0A,假如1路电流检测电路刚好检测此根电流，则CPU不能正确判断压缩机工作状态，容易引起压缩机损坏。

三、高压压力开关

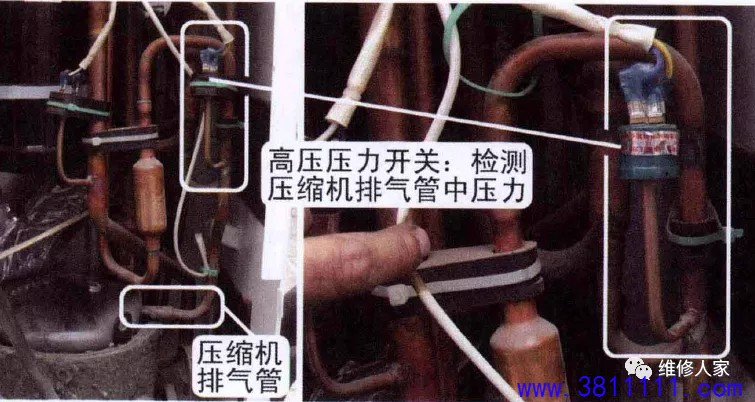

压力开关（压力控制器）是将压力转换为触点通或断的器件，高压压力开关作用是检测压缩机排气管的压力。

YK-3.0MPa压力开关的主要参数。

① 动作压力为3.0MPa、恢复压力为2.4MPa即压缩机排气管压力高于3.0MPa时压力开关的触点断开、低于2.4MPa时压力开关的触点闭合。

② 压力开关触点最高工作电压为交流250V、最大电流为3A。

四、E1故障检修流程

显示E1代码保护时，可根据显示时间判断故障部位。如上电后立即显示，为电控系统 故障，应检査电流检测板、室内机主板、显示板、连接线等部件。如运行一段时间后停机并 显示E1代码，为系统故障，应检査冷凝器是否脏堵、室外风机转速是否变慢或不转、电压 过低引起运行电流大等部位。本节重点介绍电控系统故障，即上电后立即显示E1代码的检 修方法。

（一）、区分室内机或室外机故障

由于高压保护电路由室外机电控、.室内机电控、室内外机连接线组成，任何一部分出现 问题，均可出现E1保护，因此在维修时应首先区分是室内机还是室外机故障，以缩小故障部 位，直至检査出故障根源。其排除故障的方法有以下3种。

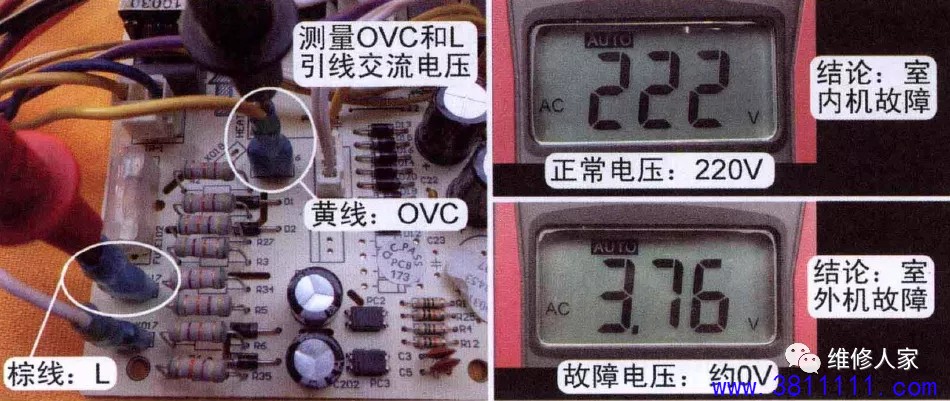

1.上电测量OVC和L端子交流电压

使用万用表交流电压挡，一表笔接室内机主板上电源相线L端（或接室内机接线端子上L1端子），一表笔接室内机主板上高压保护黄线OVC端子。

正常电压为交流220V,说明室外机电流检测板主控继电器触点闭合、高压压力开关触点闭合旦室内外机连接线接触良好，故障在室内机。

故障电压为交流0V,说明室外机N线未传送至室内机主板，故障在室外机或室内外机的 连接线。

2.使用引线短接OVC和N端子

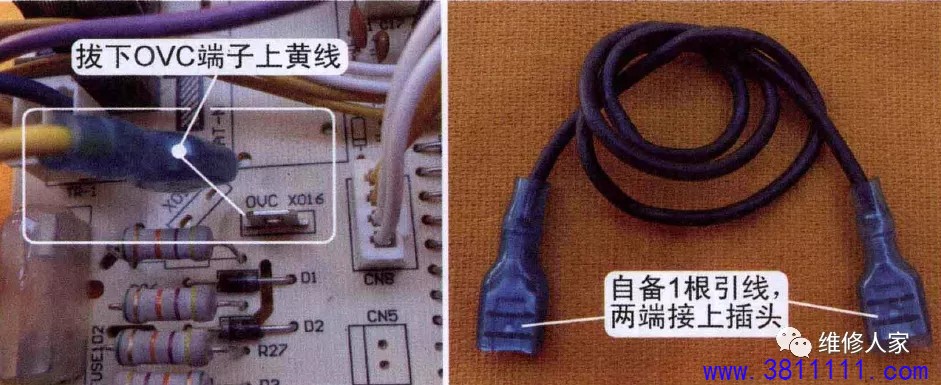

拔下室内机主板上OVC端子上的黄线，自备1根引线，同时两端接上插头。

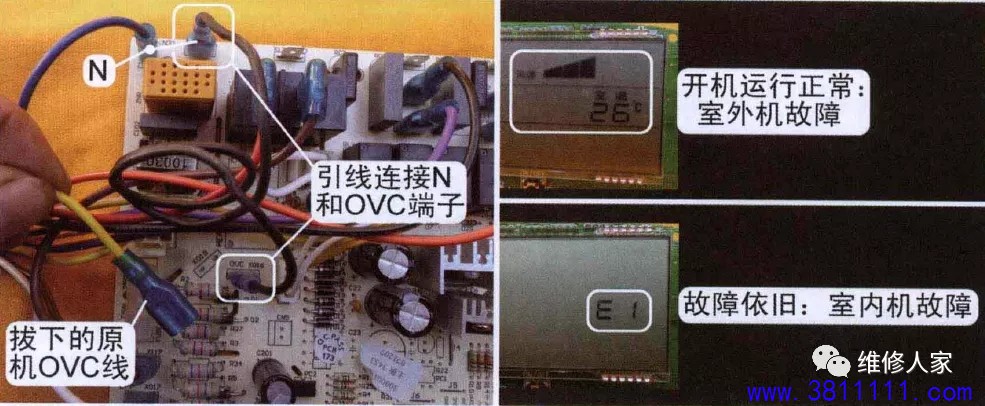

引线一端直接插在室内机主板上和N相通的端子（或插在室内机接线端子上N端子），另一端插在主板OVC端子上，见下图,短接高压保护电路的室外机电控部分，以区分出是室内机或室外机故障。

再次上电，如空调器正常幵机，说明室内机主板和显示板正常，故障在室外机；如空调器故障依旧，仍显示“E1”故障代码或上电无反应，故障在室内机。
