一台海信KFR-72LW/A8X700Z-A1（2N33）型变频空调在制热过程中，压缩机转动，当室内盘管温度达到防止冷风解除值时，室内风机仍然不

工作，持续2min左右后室外机停机。室外控制板上的三个故障指示灯分别处于闪烁、熄灭、闪烁状态（表示压缩机失步），约1min后室外机断电（按

理说，即使压缩机失步，室外机也不会自动断电）。

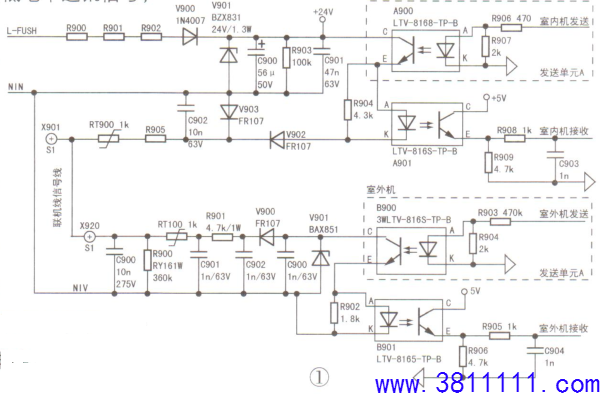

家用变频空调室内外机通讯电路多采用半双工通讯方式，交流220V半波降压得到24V作为通讯电路的供电电压。室内、室外电控板上的芯片分别有一个通讯发送、接收端口，对应室内/外发送、接收通讯光耦。该机通讯电路如图1所示，当室内机向室外机发送信号时，室外机发送光耦

B900的A极为高电平，B900处于导通状态，室内机发送光耦A900按照通讯协议导通、关断，室外机接收光耦B901输出相应高低电平通讯信号，完成通讯接收。室外机接收到正确的室内机通讯信息后，室外机开始向室内机发送信号，此时A900处于导通状态，B900按照通讯协议导通、关断，室内机接收光耦A901输出相应高低电平通讯信号，室内机完成信号接收。

开机，测室内外机联机信号线电压在0V~13V之间波动，通讯不正常（正常值应在0V、13V、24V之间波动）。根据通讯电压及室外机能够启动来判断，故障应为室内机收不到室外机返回的通讯信号所致。经查，室外电控板通讯电路中30V稳压二极管V901漏电。更换V901后试机，故障排除。

V901漏电后，当室外机处于接收状态时，因B900的导通阻抗低于V901的漏电阻抗，所以能够保持正常通讯。当室外发送信号给室内机时，V901两端电压达到24V，V901的漏电电阻很小，光耦B900的C、E极被短接，此时无论发送“0”或“1”指令，室内光耦A901收到的均为指令“1”，即室内机通讯接收信号失败，导致室外机停机。V901异常，为什么会报压缩机失常故障呢?

在制热时，室内机只有在接收到室外压缩机运行正常信号，且室内盘管温度达到冷风功能解除阈值后，室内风机才会运转。若室内盘管温度达到设

定值后，室内风机不转，则会导致系统压力升高，则压缩机负载增大，在还没有达到报通讯故障条件时就停机了，所以报压缩机失常故障。

提示:在变频空调中，通讯电路是故障多发部位，故障现象多样化，且具有极强的隐蔽性，加之通讯电路分室内、室外两部分，所以检修的难度较大。只有全面理解该电路的工作原理，才能提高故障诊断的准确性和检修效率。
