铜铝排载流量是怎么算的？这份教程里都有~

2019-8-21 15:58| 发布者: 维修迷| 查看: 96| 评论: 0

摘要: 铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体。铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、 ...

022222222222222222222

三层载流量＝2.0倍单层载流量

口诀：

铝排电流要算快，排宽系数乘起来；

厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

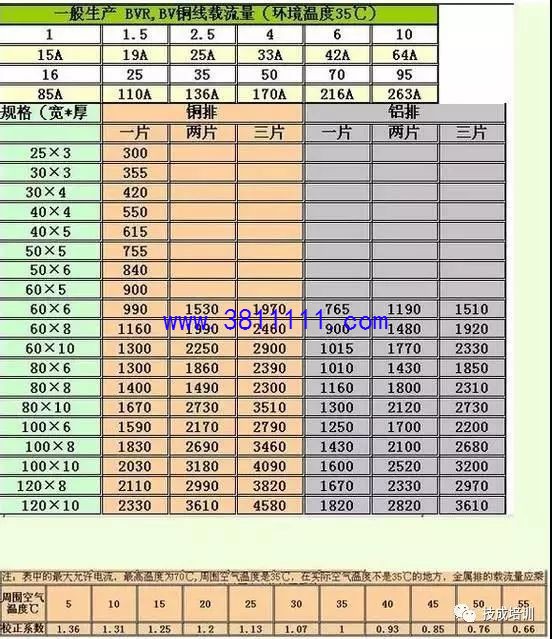

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出：

对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：

厚度（毫米） 3 4 5 6 8 10

载流量（安）宽×10 宽×12 宽×13 宽×14 宽×16 宽×18

注：铝排厚度没有7mm和9mm两个规格。

例：求40×4母铝排载流量是多少？

解：根据口诀，厚4载流量为×12 故 40×12=480安

例：求60×6铝母排载流量是多少？

解：60×14=840安

“铜排再乘一点三”说的是铜排的载流量比同规格铝排要大三成。

故求铜排载流量时，先视为铝排，按以上方法算出后，再乘1.3即可。

例：求50×13×1.3=845安

母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关。

当一般环境温度经常高于25℃或者做直流母线并列时，可按九折处理。

交流2、3、4条母排并列使用时，可分别打8、7、6折。
