铜铝排载流量是怎么算的？这份教程里都有~

2019-8-21 15:58| 发布者: 维修迷| 查看: 90| 评论: 0

摘要: 铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体。铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、 ...

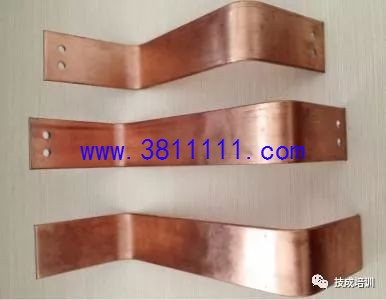

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体。

铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。电工铜排具有电阻率低、可折弯度大等优点。

由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

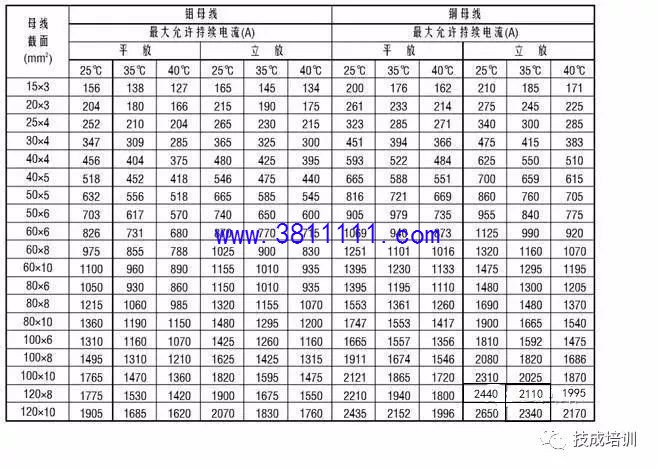

铜铝排载流量快速查询

估算法:

单条铜母排载流量= 宽度(mm) X 厚度系数

双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)

铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,

铝应该按3-5A/平方

常用铜排的载流量计算方法：

40℃时铜排载流量=排宽*厚度系数

排宽(mm);厚度系数为:

母排12厚时为20;10厚时为18;

依次为:[12-20，10-18，8-16，6-14，5-13，4-12].

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）

3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)

铜排[40℃]= 铜排[25℃]*0.85

铝排[40℃]= 铜排[40℃]/1.3

例如求TMY100*10载流量为：

单层：100*18=1800(A)[查手册为1860A]；

双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；

三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]

以上所有计算均精确到与手册数据相当接近。

铜排载流量的非常简明的计算公式：

单根矩形铜排载流量= 排宽 * (排厚 +8.5)A

例如：15*3的40℃时载流量=15*11.5=172.5A

100*8的40℃时载流量=100*16.5=1650A

双层载流量＝1.5倍单层载流量
