家用空调常见故障的检修方法附图

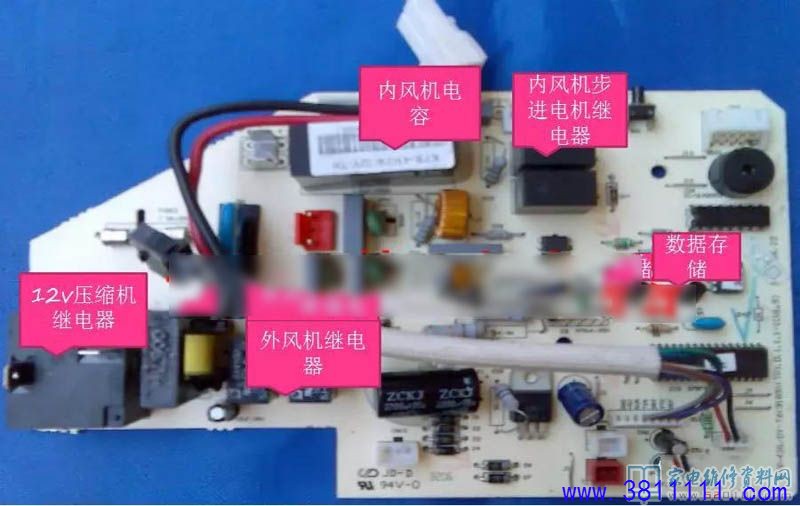

空调室内机控制板：

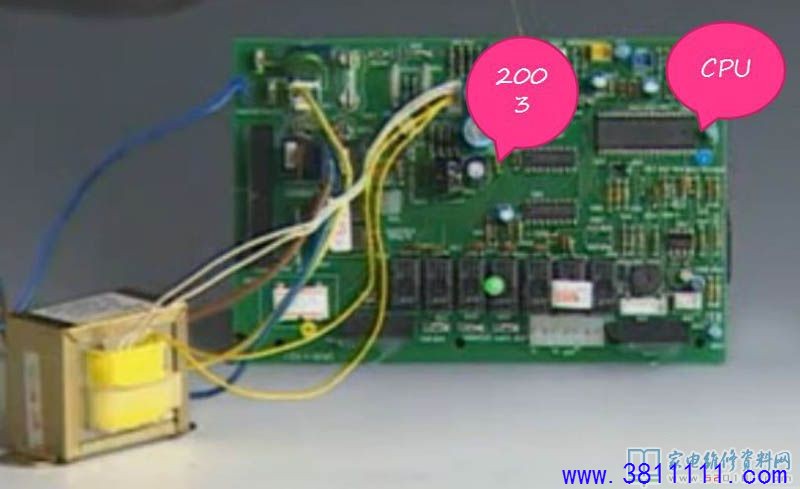

CPU工作的基本条件：直流正5V供电，信号输入输出，时钟振荡晶振要起振，二次复位电路。
继电器工作条件：2003反向驱动器经CPU工作信号输入反馈驱动继电器吸合使，各继电器工作。2003相当与开关。

二、空调系统故障分析与维修
空调不制冷一般分为系统故障和电路通讯故障。
正确判断系统故障或通讯故障能提高维修速度。
1、空调不制冷故障检修思路
空调内机开机后3-5分钟的延时，目的为保护压缩机。但是内风机开机正常时；
开机内风机不转，检查风机轴承，可拨动风机风扇，看轴承是否卡死，检查风机线圈阻值，看线圈是否开路，检查风机启动电容，看是否容量减少或短路。
空调出风口风量小，先检查回风网，看是否灰尘过多，再看风机运转速度是否正常，检修思路同上。
开机3-5分钟后检查外机是否启动，首先检查外机压缩机风机供电是否正常，如果外机没供电，故障在内机控制板，先检查压缩机风机供电的正12V继电器是否供电，如果供电了继电器不吸合说明继电器已经损坏需更换，如继电器。
如果外机风机压缩机均启动，但是制冷不好或制冷效果差，先用万用表测量电压220v，再看冷凝器散热风机运转是否正常，如果运转速度过慢，检查运行电容，风机轴承。清洗冷凝器灰尘。

2、空调主板继电器：

3、空调制冷系统原理图

4、压缩机运转

我们用压力表和电流表配合检测工作压力和运行电流，正常时压缩机电流般要与机身标注电流一样，低压工作压力一般0.45-0.5个兆帕，最高不超过0.6兆帕，高压最低工作压力不得低于1.5兆帕，不得高于2.5兆帕。一般2兆帕
压缩机工作压力由开机正常压力升高到超高压力时，可以判定系统堵塞，如果毛细管结霜或结冰说明时冰堵，如果毛细管不结爽说明是脏堵。冰堵可以用真空本抽真空30分钟以上，待低压压力表指针指到0下30那个刻度说明系统没有漏点，可以冲制冷剂。
