为什么PWM驱动芯片用图腾柱？

2021-5-2 17:10| 发布者: 维修迷| 查看: 266| 评论: 0

摘要: 推挽电路的应用非常广泛，比如单片机的推挽模式输出，PWM控制器输出，桥式驱动电路等。推挽的英文单词：Push-Pull，顾名思义就是推-拉的意思。所以推挽电路又叫推拉式电路。图1：锯木头推挽电路有很多种，根据用法的 ...

536389638963

如图12为图腾柱仿真电路，信号源为5V/1k的方波，二极管D1的作用是防止Q3、Q4同时导通而导致炸管。

图12：图腾柱仿真电路

如图13为图腾柱仿真波形，输出与输入相位相反，黄色表示Ui输入波形，蓝色表示Uo输出波形，实现了小电压驱动大电压的推挽输出。

图13：图腾柱仿真波形

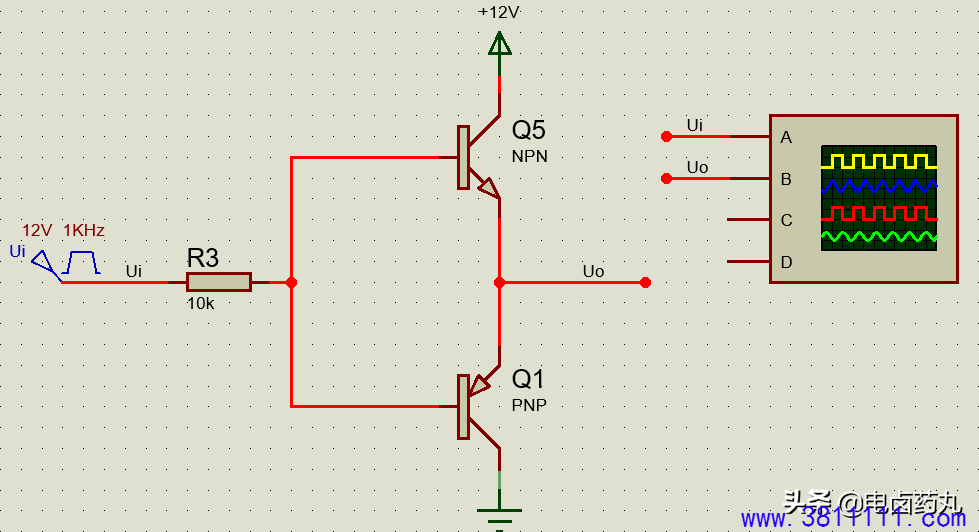

如图14为互补推挽仿真电路，信号源为12V/1k的方波。

图14：互补推挽仿真电路

如图15为互补推挽仿真波形，输出与输入相位一致，黄色表示Ui输入波形，蓝色表示Uo输出波形。

图15：互补推挽仿真波形

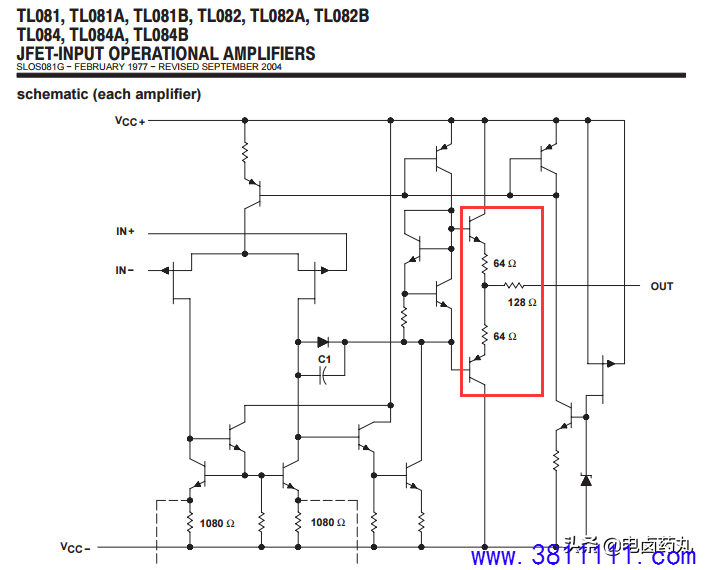

然而，我们常用的运放也是推挽输出，运放的一个特性就是输入阻抗很大，输出阻抗很小，输出如图16红框所示，输出阻抗不到200Ω。

图16：运放的推挽输出

如图17，运放输出端与反相输入端直接相连就构成了常用的跟随器，输出电压等于输入电压，驱动能力大大增强。

图17：跟随器

要点：

①图腾柱是NPN+NPN结构，互补推挽是NPN+PNP结构；

②图腾柱有非线性特征，只能用于PWM输出，而互补推挽有线性特征，除了用于PWM输出外，还可用于模拟信号输出；

③图腾柱多见于PWM芯片驱动，用于直接驱动功率MOS管；互补推挽多见于搭建的电路以及MCU（单片机）、运放等芯片；

④PWM控制时，图腾柱输入电压可小于驱动电压，而互补推挽必须是输入电压与驱动电压相等。

关于图腾柱和互补推挽，很多时候都被认定是同一个电路（且存在争议），其实不然，正确认识以及了解它们的区别后，相信读者对它们有个全新的认识。

........
