图解中央空调冷水机组原理结构与检修

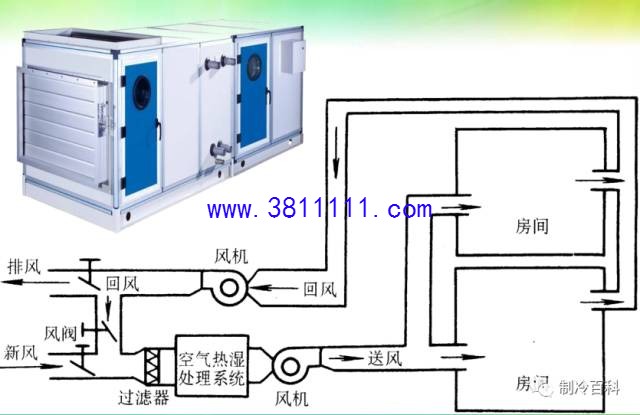

风机柜新风开关：

工作原理：打开开关送入的是自然新风，关闭开关则是屋内的循环风，使其屋内的温度恒温更快。

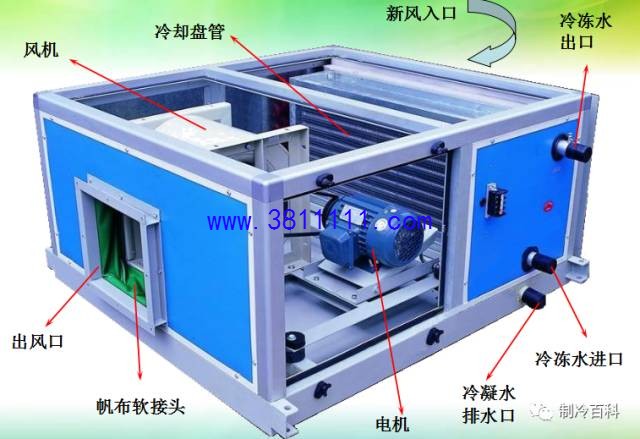

吊式新风机内部结构详图：

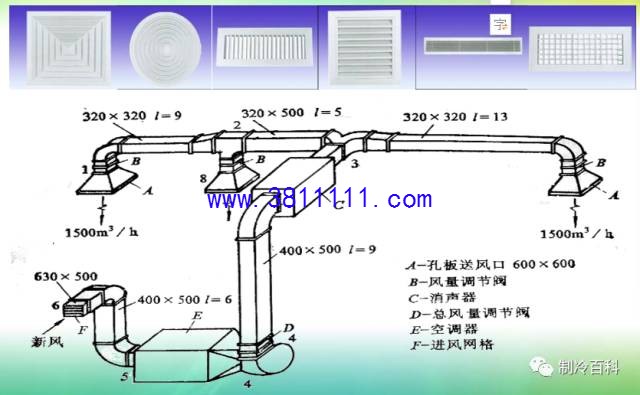

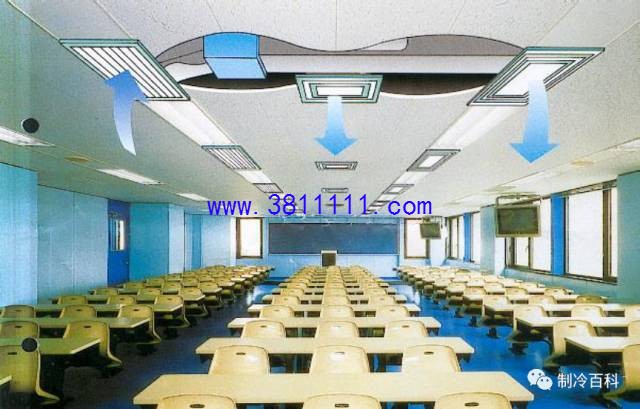

风管的结构原理：

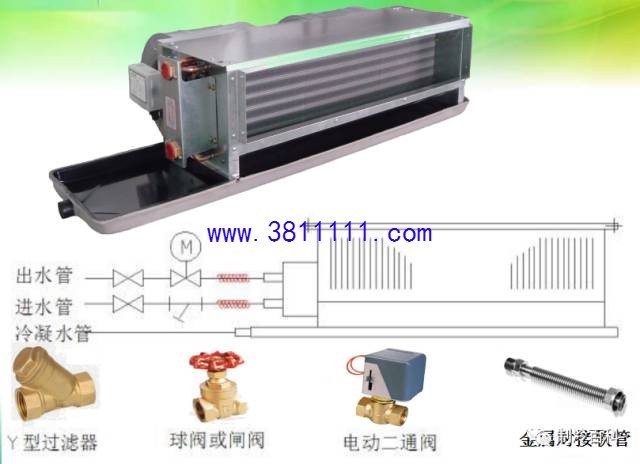

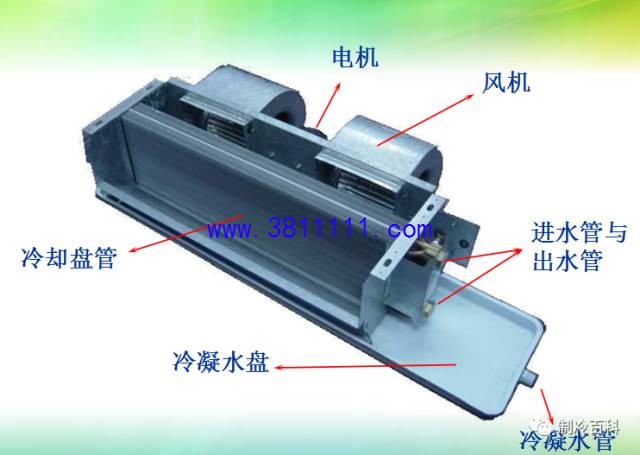

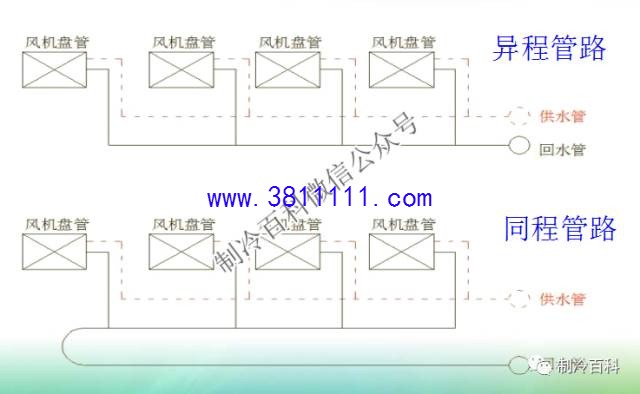

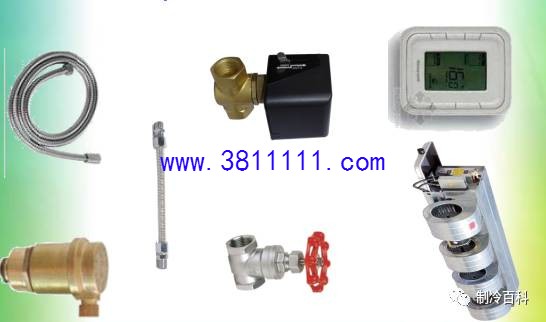

风机盘管工作原理与结构：

风机盘管的清洗：

1.风机盘管开机，检查电磁阀是否有打开。

2.关闭进出水闸阀，撤下靠风机盘管入水端的金属软管接头。

3.接上自制的排水塑料软管，管接在盘管的入水口（注意先把一端插进蓄水盘的溢流口，防止没关尽的水流到吊顶上，引起以后吊顶发霉，同时也会把排水管里冲洗干净，疏通顺畅。撤下相反，把管内的水排完在取出）

4.打开回水阀开关，开到最大，直到把管内的残渣冲干净。

5.关闭回水阀，接上金属软管。

6.如果还是堵塞，再撤下回水金属软管，接上自制排水管，打开进水阀开关，在大水冲洗完后，接上金属软管。

7.打开排气阀，打开进水阀开关，排气（直到没有听到空气哧哧声音后）在打开回水阀开关继续排气。

8.关闭排气阀，检查进出水温度差不超过2℃才算正常，检查是否有漏水现象，恢复原样。收拾工具撤离现场（上下吊顶要注意安全，选好位置安全操作）
