图解中央空调冷水机组原理结构与检修

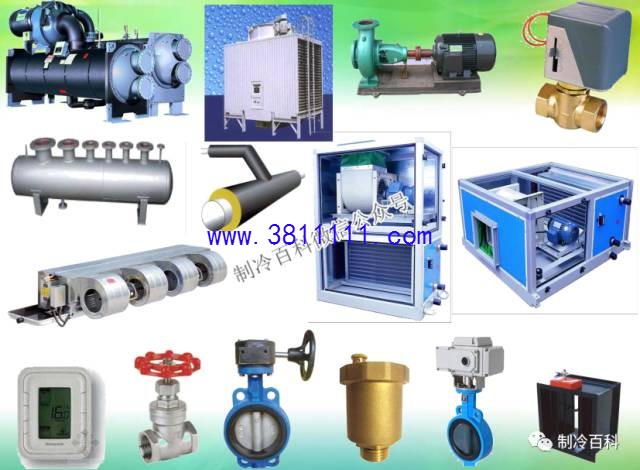

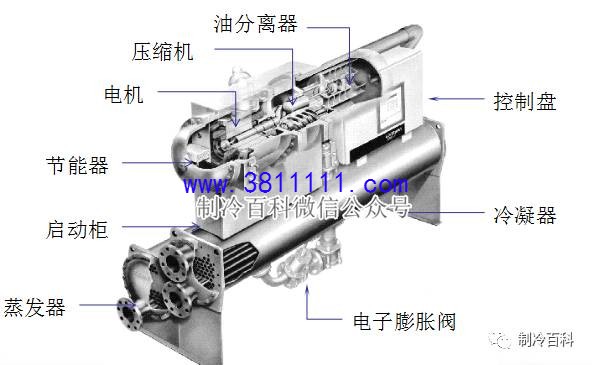

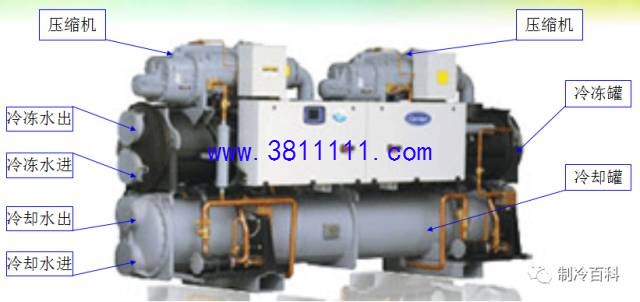

中央空调设备组成：

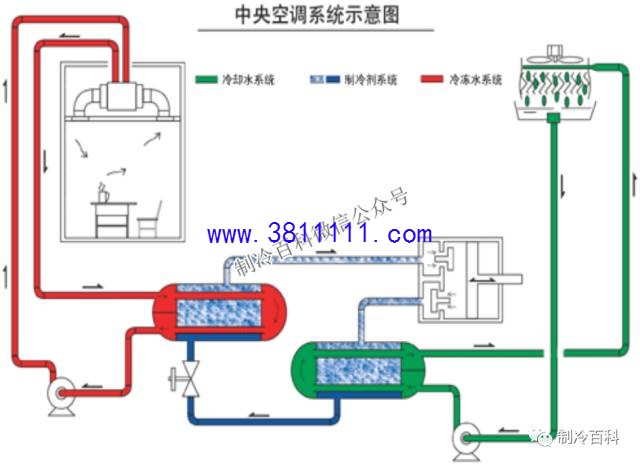

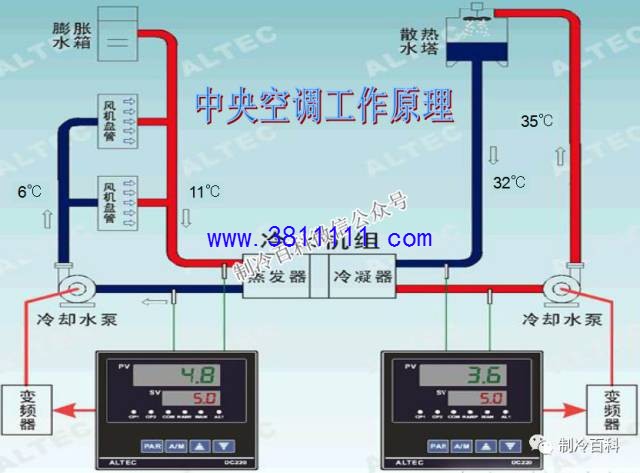

中央空调工作原理：

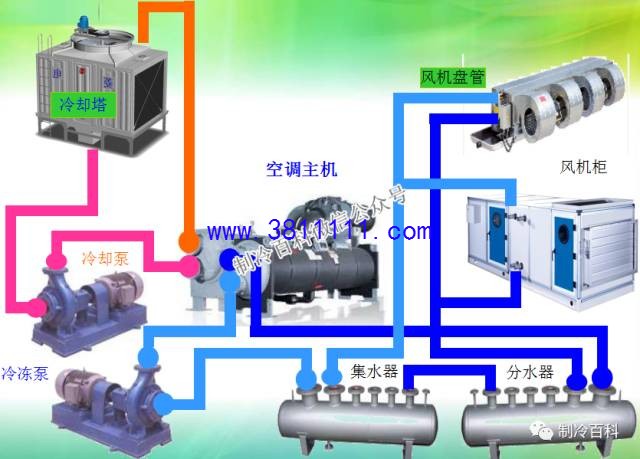

中央空调系统一般主要由：制冷压缩机系统、冷媒(冷冻和冷热)循环水系统、冷却循环水系统、盘管风机系统、冷却塔风机系统等组成。

冷冻循环水系统：通过冷冻水泵将常温水泵入蒸发器盘管中与冷媒进行间接热交换，这样原来的常温水就变成了低温冷冻水，冷冻水被送到各风机风口的冷却盘管中吸收盘管周围的空气热量，产生的低温空气由盘管风机吹送到各个房间，从而达到降温的目的。

冷却循环水系统：将常温水通过冷却水泵泵入冷凝器热交换盘管后，再将这已变热的冷却水送到冷却塔上，由冷却塔对其进行自然冷却或通过冷却塔风机对其进行喷淋式强迫风冷，与大气之间进行充分热交换，使冷却水变回常温，以便再循环使用。

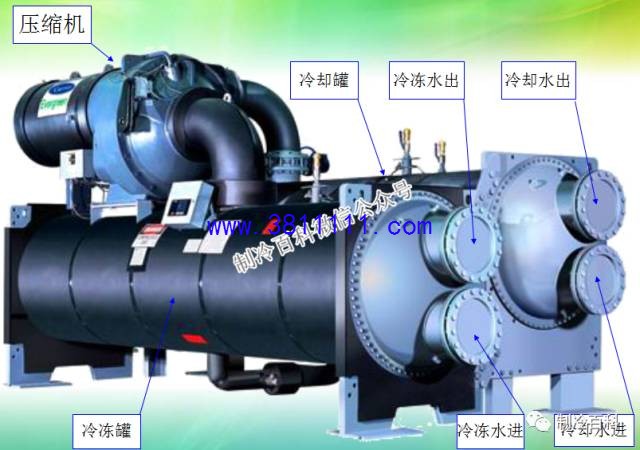

压缩机：

离心压缩机：

在冬季需要制热时，中央空调系统通过冷热水泵(在夏季称为冷冻水泵)将常温水泵入蒸汽热交换器的盘管，通过与蒸汽的充分热交换后再将热水送到各楼层的风机盘管中，即可实现向用户提供供暖热风。

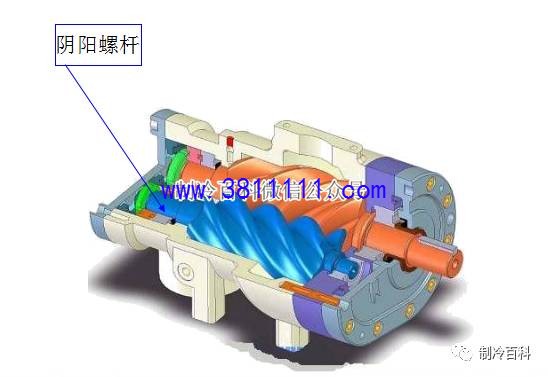

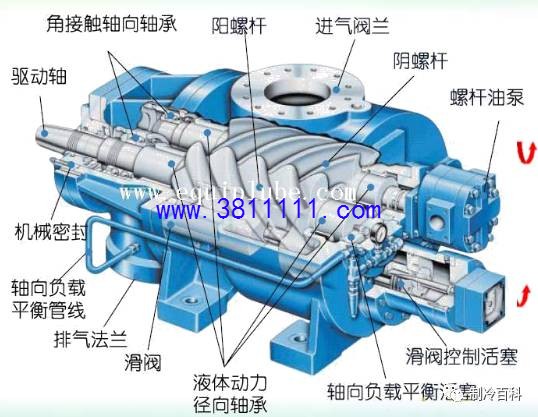

螺杆压缩机：

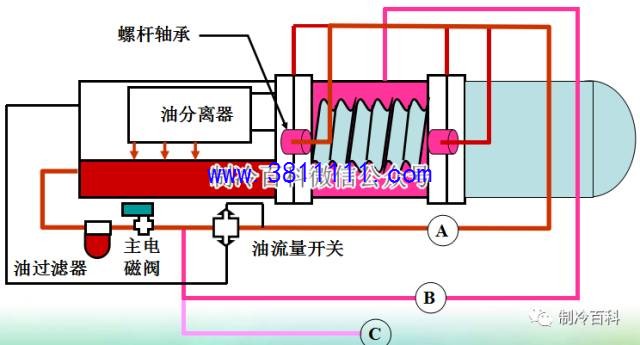

螺杆机供油系统：

电机冷却：

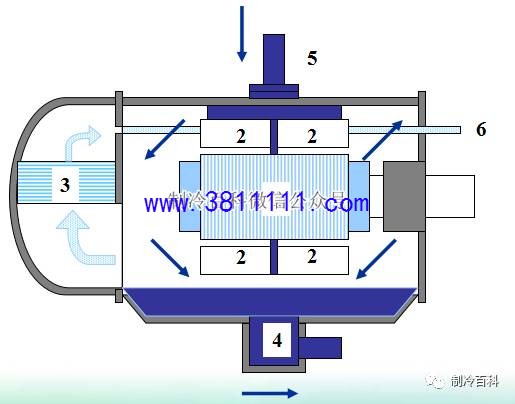

1、电动机转子；2、电动机定子；3、节能器挡液网；4、集油槽；5、冷却电机液体制冷剂入口；6、回到压缩机制冷剂蒸气管。

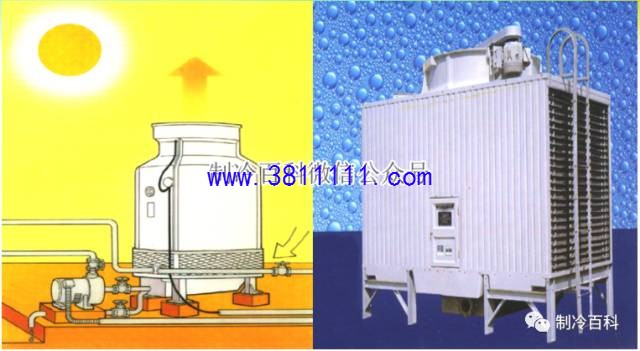

冷却塔：

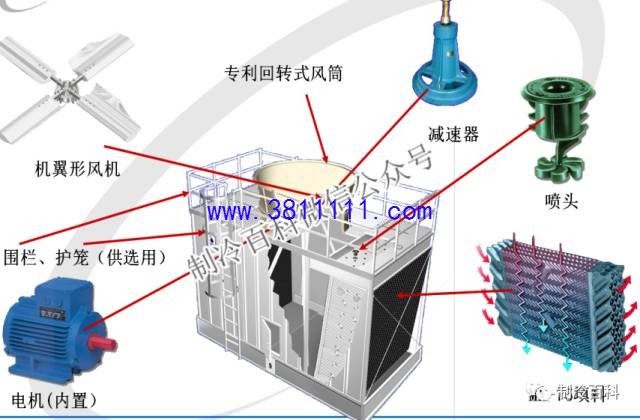

冷却塔的结构：冷却塔是由本体、集水盘、消音毯、蜂窝式散热片、散水系统、挡水板、冷却风扇、扶梯等组成。

冷却塔原理：是用需冷却的水经散水系统散开，蜂窝式散热片一方面是将散水管来的水进一步散均匀，另一方面是冷却风扇的风由散热片下部向上部运动对水进行冷却（与水流方向相反），经冷却的水落到集水盘中，再由下部出水口流出。
