电子膨胀阀、热力膨胀阀、毛细管使用注意事项

2019-9-3 10:10| 发布者: 维修迷| 查看: 124| 评论: 0

摘要: 电子膨胀阀、热力膨胀阀、毛细管使用注意事项节流机构是制冷装置中的重要部件之一，它的作用是将冷凝器或贮液器中冷凝压力下的饱和液体（或过冷液体），节流后降至蒸发压力和蒸发温度，同时根据负荷的变化，调节进入 ...

522222222222222222222222

毛细管节流

节流机构的作用有两点：

对从冷凝器中出来的高压液体制冷剂进行节流降压为蒸发压力。
根据系统负荷变化，调整进入蒸发器的制冷剂液体的数量。

毛细管是最简单的一种，因其价廉、选用灵活，故广泛用于小型制冷装置中，也有在稍大制冷量的机组中也有采用，如10匹柜机采用了，甚至在更大的单冷系统也有用到。

毛细管作节流装置的特点：

制造方便，价格低廉，没有运动部件，本身不易产生故障和泄漏。具有自补偿的特点。制冷压缩机停止运转后，制冷系统内的高压侧压力和低压侧压力可迅速得到平衡，再次起动运转时，制冷压缩机的电动机起动。

毛细管长度对系统吸、排气压力的影响：

充注量一定时，随毛细管长度的增加（阻力增大），吸气压力降低，排气压力升高。

毛细管长度对吸气温、排气度影响：

毛细管长度增加，导致吸气过热度减小，其过程与制冷剂充注量少是一样的过程。压比不变的情况下，排气温度与吸气温度成正比关系，所以吸气温度降低，排气温度也降低。

毛细管长度对过冷度、吸气过热度影响：

同样的充注量下，随着毛细管长度的增加，空调器制冷系统制冷剂循环流量减小，制冷剂将从蒸发器迁移到冷凝器中，导致冷凝器出口过冷度增加。同样的充注量下，随着毛细管长度的减小，蒸发器内制冷剂量增加，吸气过热度随之减小。

毛细管长度对系统功耗的影响：

同样的充注量下，随着毛细管长度的减小，循环流量增大，冷凝压力下降，蒸发压力升高，压比减小。随毛细管长度减小，流量增大，功率上升。

三、电子膨胀阀

电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。使用电子膨胀阀，可以提高变频压缩机的能量效率，可在10%--100%的范围内进行精确调节，提高系统的季节能效比。对大功率变频空调，必须采用电子膨胀阀为节流元件。

电子膨胀阀由控制器、执行器和传感器构成，通常所说的电子膨胀阀大多仅指执行器。

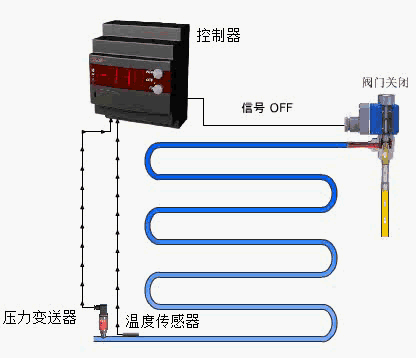

电子膨胀阀吸气过热度控制：吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。电子膨胀阀吸气过热度控制制冷系统原理图如下图所示：
