节流机构是制冷装置中的重要部件之一，它的作用是将冷凝器或贮液器中冷凝压力下的饱和液体（或过冷液体），节流后降至蒸发压力和蒸发温度，同时根据负荷的变化，调节进入蒸发器制冷剂的流量。

如果节流机构向蒸发器的供液量与蒸发器负荷相比过大，部分制冷剂液体会与气态制冷剂一起进入压缩机，引起湿压缩或液击事故。相反若供液量与蒸发器热负荷相比太少，则蒸发器部分换热面积未能充分发挥作用，甚至造成蒸发压力降低；而且使系统的制冷量减小，制冷系数降低，压缩机的排气温度升高，影响压缩机的正常润滑。

一、热力膨胀阀

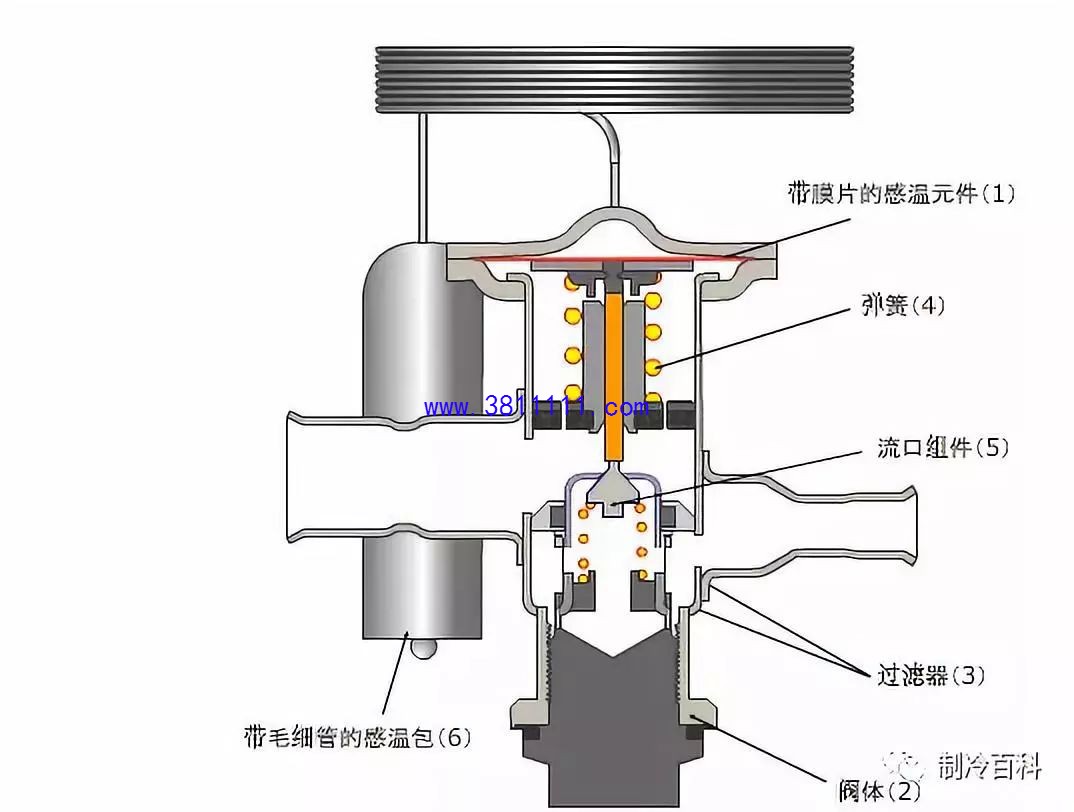

工作时，固定在蒸发器出口管道上的感温包感应蒸发器出口的过热温度,使感温包内产生压力，并由毛细管传到膜片上部的空间,在压力的作用下膜片以弹性变形的方式把信号传递给顶针(执行机构)，从而调节阀们的开度,控制制冷剂的流量。

热力式膨胀阀因平衡方式不同分为：内平衡式和外平衡式两种。

内平衡式热力膨胀阀采集的压力为膨胀阀出口压力；外平衡式热力膨胀阀采集的压力为蒸发器出口压力

热力膨胀阀正确安装方法：

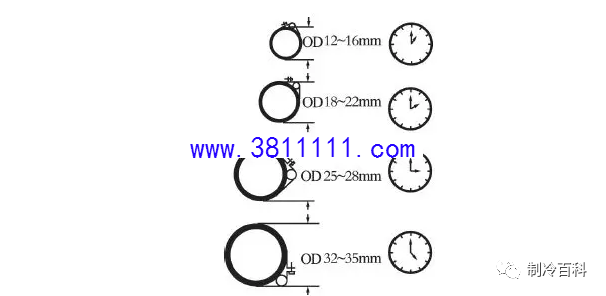

一般情况感温包尽量装在蒸发器出口水平段的回气管上，应远离压缩机吸气口而靠近蒸发器，热力膨胀阀安装位置根据吸气管管径来定：

对于 12 ～ 16 mm的管径，安装“1 点钟”位置；

对于18 ～ 22 mm 的管径，安装“2 点钟”位置；

对于25 ～ 28 mm 的管径，安装“3 点钟”位置；

对于32 ～ 35 mm的管径，安装“4 点半”位置。

热力膨胀阀常见故障分析：热力膨胀阀提供的制冷剂流量不足，主要原因分析：

原因1：冰堵。

原因2：脏堵。

原因3：感温包充注介质泄漏。

原因4：感温包安装位置不正确。

原因5：感温包未能感受准确温度。

原因6：充注介质迁移（带MOP功能）。

原因7：阀芯卡死。

原因8：选用的膨胀阀容量过小，过热度调整不当等。

（关于热力膨胀阀故障处理、选型与调试方法，制冷百科公众号以及说过多次，因此本文不在重复，有兴趣的朋友可以查阅往期文章。）

二、毛细管：

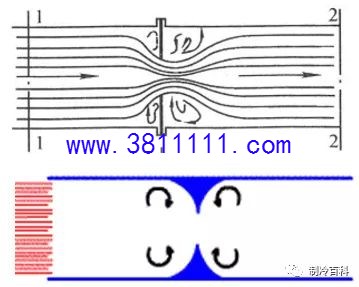

毛细管是最简单的节流装置，毛细管是一根有规定长度的直径很细的紫铜管，它的内径一般为0.5～2mm。当制冷剂流体通过一小孔时，一部分静压力转变为动压力，流速急剧增大，成为湍流流动，流体发生扰动，摩擦阻力增加，静压下降，使流体达到降压调节流量的目的。
