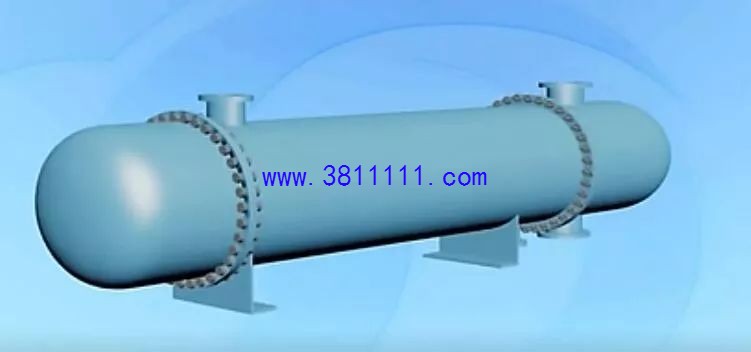

管壳式换热器讲解，十五分钟全面了解管壳式换热器

结构：两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。浮头由浮头管板，钩圈和浮头盖组成，是可拆连接，管束可从壳体中抽出。管束与壳体的热变形互不约束，不会产生热应力。

优点：可抽式管束，当换热管为正方形或转角正方形排列时，管束可抽出进行机械清洗，适用于易结垢及堵塞的工况。一端可自由浮动，无需考虑温差应力，可用于大温差场合。

缺点：结构复杂，造价高，设备笨重，材料消耗大。浮头端结构复杂影响排管数。浮头密封面在操作时，易产生内漏。

适用范围：适用于壳体和管束之间壁温差较大或壳程介质易结垢的场合。浮头换热器在炼油行业或乙烯行业中应用较多，由于内浮头结构限制了使用压力和温度一般情况Pmax≤6.4MPa,Tmax≤400℃。

结构：只有一块管板，管束由多跟?U?形管组成，管的两端固定在同一块管板上，换热管可以自由伸缩。

优点：以?U?形管尾部的自由浮动解决了温差应力的问题。结构简单，价格便宜，承压能力强。

缺点：由于受管弯曲半径的限制，布管较少。壳程流体易形成短路。坏一根U形管相当于两根管，报废率较高。

适用范围：是换热器中唯一可用于高温，高压，高温差的换热器。适用于管壳壁温差较大或壳程介质结垢需要清洗，又不适宜采用浮头式和固定管板的场合。

结构：特点与浮头式相似。浮头部分在壳体外，在浮头与壳体的滑动接触面处采用填料函密封结构。

优点：由于采用填料函密封结构，使得管束在壳体内可以自由伸缩，避免了热应力。加工制造方便，节省材料，造价低，由于可抽芯，维修方便。

缺点：填料处易产生泄露。

适用范围：一般适用于2.5MPa以下的工作条件且不能用于易挥发，易燃易爆，有毒及贵重介质的工况。使用温度受限于填料的物性。目前使用较少。

...................
