图解最全的冷凝器、蒸发器全方位工作原理思路

特点：省水，造价低，结构简单，水垢易清除，体积小

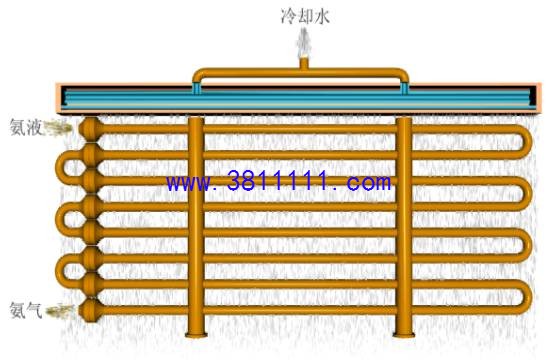

特点：结构简单、使用方便、水垢易清除、对水质的要求低，但金属耗量打，占地面积大，传热系数低。

1.作用：

制冷剂液体在蒸发器中汽化吸收被冷却介质的热量，达到制冷的目的。

2.分类

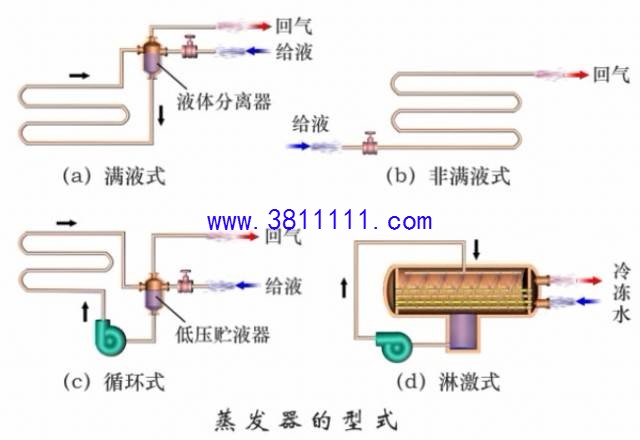

  按蒸发器的充满程度和蒸发情况，分为四种：

干式（非满液式)蒸发器、再循环式蒸发器、满液式蒸发器、喷淋式蒸发器。

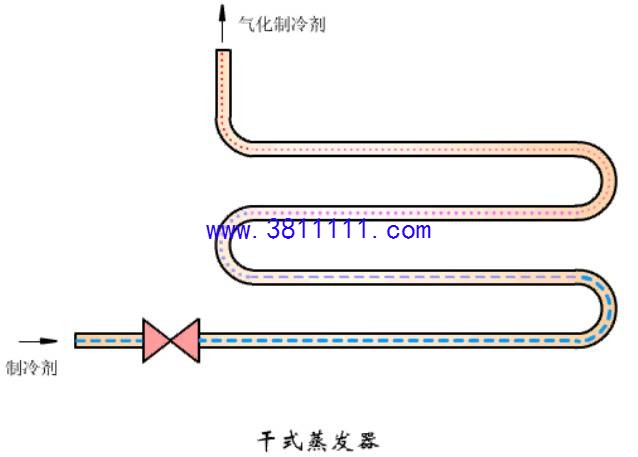

1.定义：

制冷剂液体在管内一次完全汽化的蒸发器。

2.工作过程：

3.适用对象：常用于冷库或蓄冷空调中。

4.干式蒸发器的特点

（1）优点：充液量少、不需储液器或需小的储液器、便于把蒸发器中的润滑油排回压缩机、冷量损失小、可减少冻结的危险。

（2）缺点：传热系数低。

5.分类：

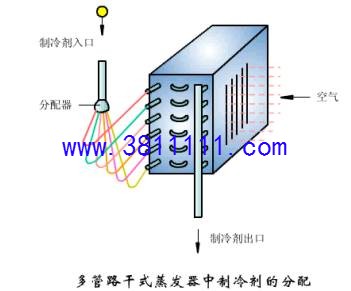

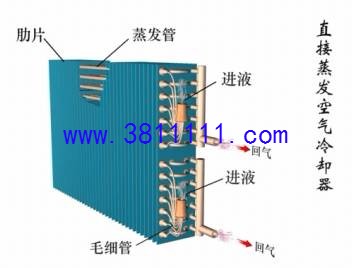

按其冷却对象的不同，可分为：冷却液体型（ U型管式、直管式、板式蒸发器）、冷却空气型（光滑管式、肋片管式）。

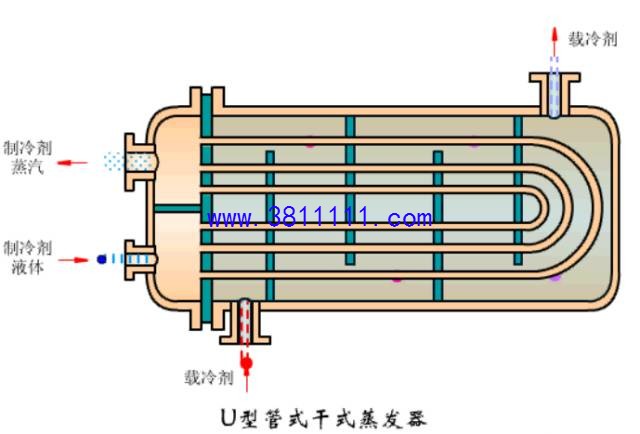

（1）U型管干式蒸发器

优点：管组可事先装配，可抽出清洗管外污垢，可消除热应力，制冷剂分配均匀，传热效果好。

缺点：制造管组时需采用不同的模具，不能使用纵向内肋管，管子损坏时不易更换。

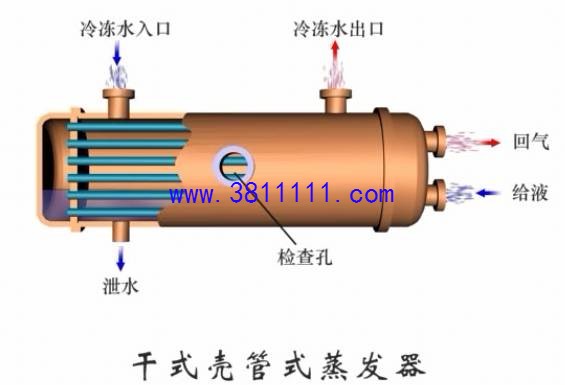

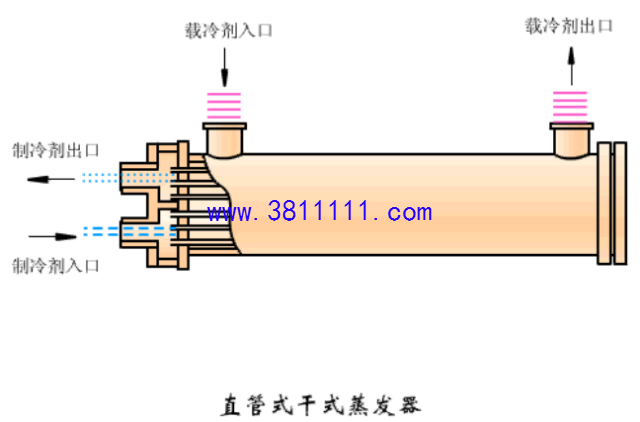

（2）直管干式蒸发器

组成：壳体、管程、折流板、端盖、管板等；

为了提高传热系数，内管可采用光滑管或有纵向内肋片管，

一般不用外肋管。

（3）板式蒸发器

优点：阻力小，结构紧凑、金属消耗量低、传热面积可调等。

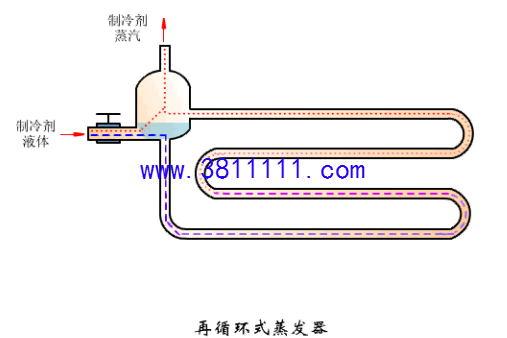

1.定义：

制冷剂液体需经几次循环才能完全汽化的蒸发器。工作原理：

2.特点：

具有较高的换热系数、但体积大，需要的制冷剂量多，运行费用高。

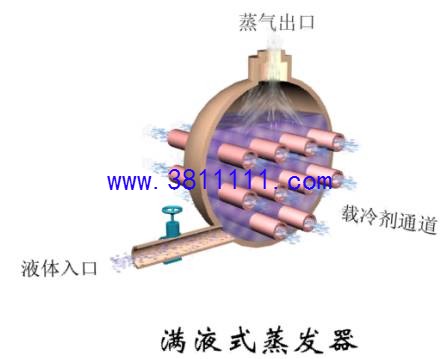

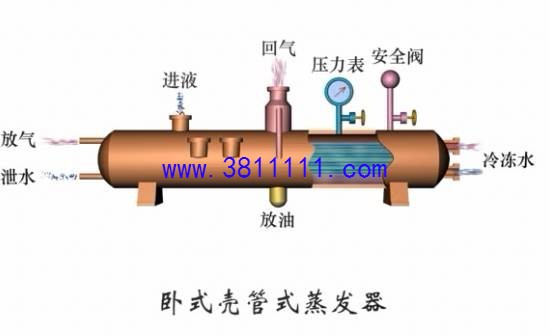

1.工作原理

2.特点：

结构紧凑、传热效果好、易于安装、使用方便；但制冷剂的充注量大，底部的蒸发温度稍高减少了传热温差，对于氟利昂蒸发器，润滑油较难排出，制冷剂易发生冻结。

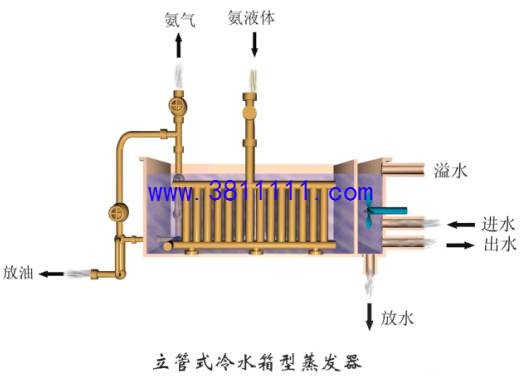

3.其它类型的蒸发器
