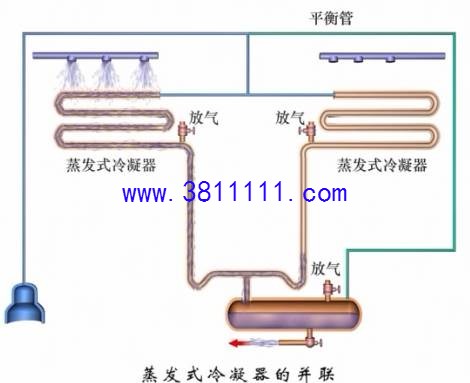

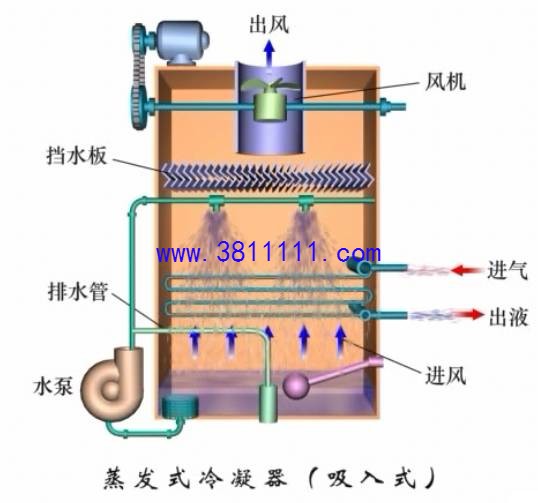

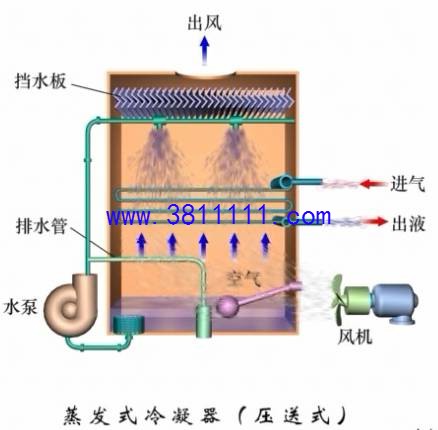

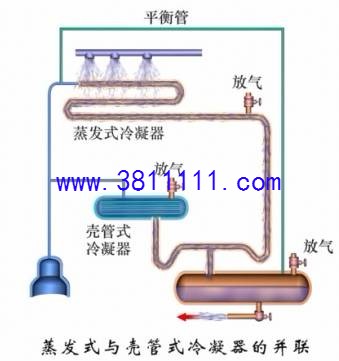

空气冷却式冷凝器、水冷式冷凝器（壳管式冷凝器、套管式冷凝器、壳-盘管式冷凝器、螺旋板式冷凝器、沉浸式冷凝器）、蒸发式和喷淋式冷凝器。

1.应用对象：

常应用于冰箱、冷柜、小型空调器、冷场车、汽车空调等一些小型制冷装置中。

• 优点：不需水，安装简单，可置于屋面；传热系数小，受环境温度影响大，恶化环境，除尘困难。




• 限制：仅用于氟利昂制冷机中。




• 分类：据空气的流动情况，可分为自然对流冷却冷凝器和强制对流冷却冷凝器。

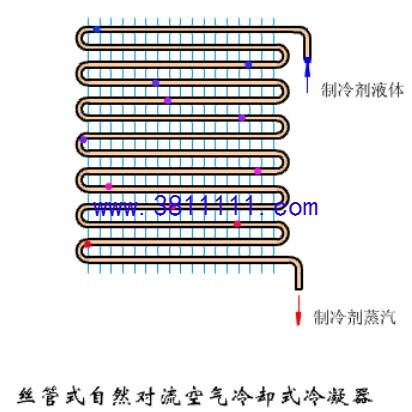

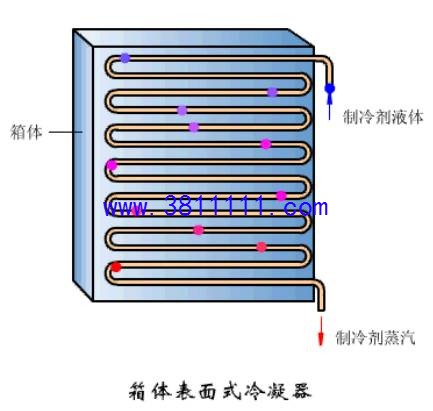

2.自然对流冷却冷凝器

（1）组成：紫铜管（无缝钢管）和镀铜的钢丝。

（2）特点：无风机、节省了电耗，噪声小，传热系数低。

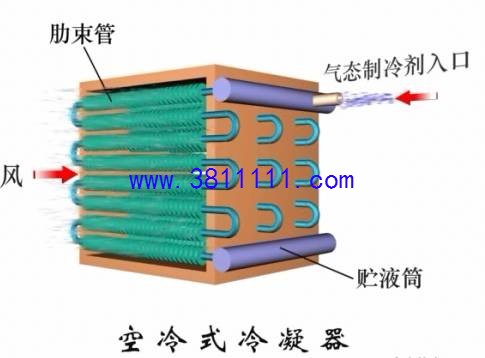

3.强制对流冷却冷凝器

（1）组成：

紫铜管（无缝钢管）、肋片和轴流风机。

（2）原理

（3）特点

电能消耗多，噪声大，传热系数高。

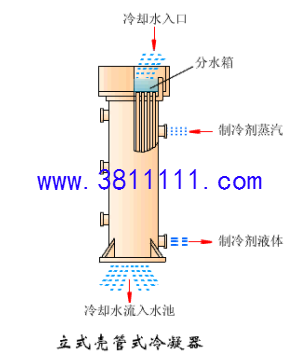

1.壳管式水冷冷凝器

特点：传热系数高，占地面积小，清洗方便；耗水量 大，体型笨重。

适用于：大、中型氨制冷系统中。

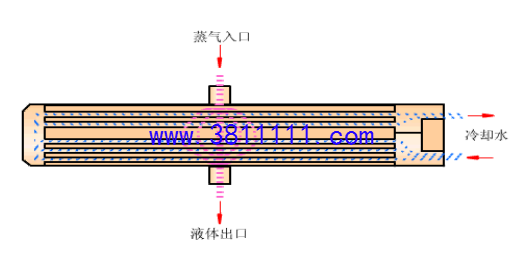

卧式壳管式冷凝器：

适用于：氨或者氟利昂制冷系统

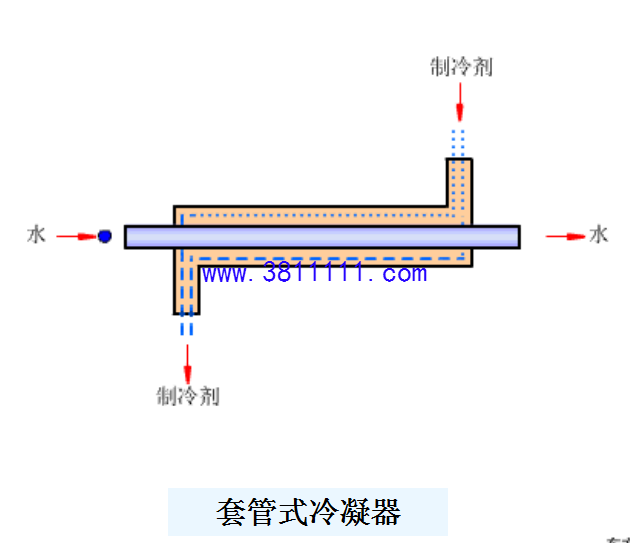

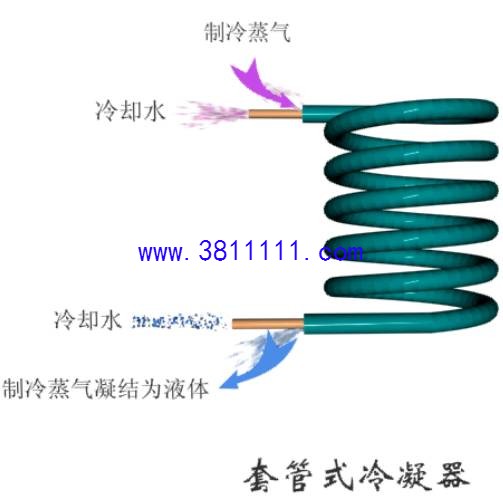

2.套管式冷凝器

特点：传热系数高，机组占地面积小，结构简单；金属耗量大，清洗困难，水阻力大。

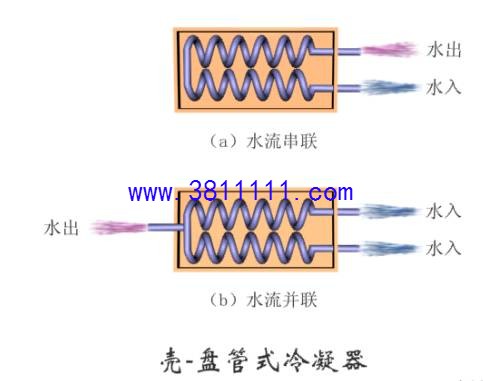

3.壳——盘管式冷凝器

特点：结构简单、无法机械清洗、对水质要求严，需定期化学清洗。

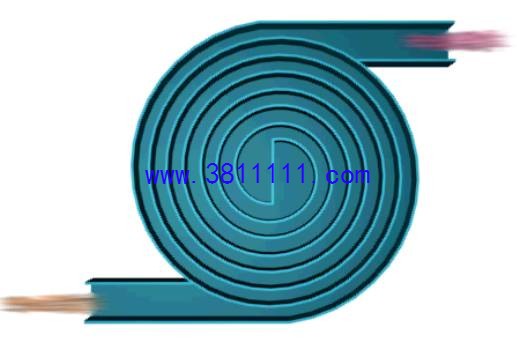

4.螺旋板式冷凝器

特点：体积小、重量轻、传热系数高、但不适于高压，内部不易清洗和检修，对水质要求严。
