九种换热器的工作原理和优缺点比较，制冷维修工的福音

▲套管式换热器

套管式换热器的优点是：

◆结构简单，能耐高压；

◆传热面积可根据需要增减，应用方便。

套管式换热器的缺点是：

◆管间接头多，易泄露；

◆占地面积较大，单位传热面消耗金属量大。

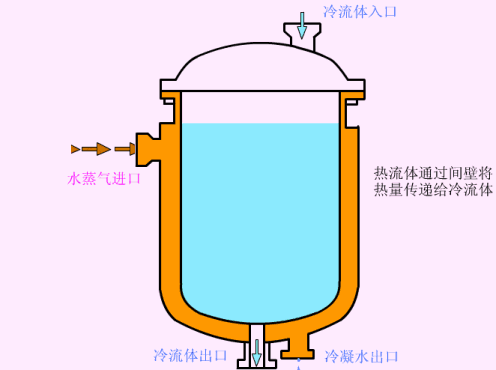

夹套式换热器是板式换热器的一种，在容器外壁安装夹套制成，结构简单；但其加热面受容器壁面限制，传热系数也不高。为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器。当夹套中通入冷却水或无相变的加热剂时，亦可在夹套中设置螺旋隔板或其它增加湍动的措施，以提高夹套一侧的给热系数。为补充传热面的不足，也可在釜内部安装蛇管。夹套式换热器广泛用于反应过程的加热和冷却。

▲夹套式换热器

夹套式换热器的优点是：

◆结构简单；

◆加工方便。

夹套式换热器的缺点是：

◆传热面积小，传热效率低。

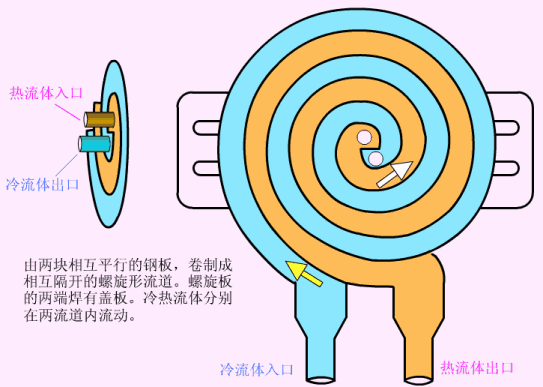

螺旋板换热器属于板式换热器的一种，是由两张平行的金属板卷制而成，在其内部形成两个同心的螺旋形通道。换热器中央设置隔板，将螺旋形通道隔开，两板之间焊有定距柱以维持通道间距。

▲螺旋板式换热器

螺旋板式换热器的优点是：

◆传热系数高；

◆不易结垢和堵塞；

◆能利用温度较低的热源；

◆结构紧凑。

螺旋板式换热器的缺点是：

◆操作压强和温度不宜太高；

◆不易检修。

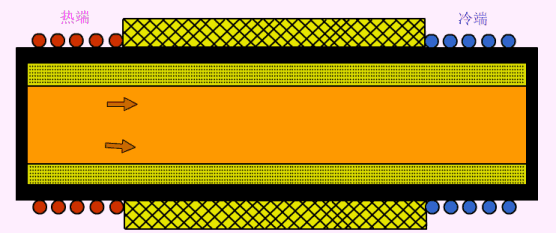

热管是由一根抽除不凝性气体的密封金属管内充以一定量的某种工作液体而成。工作液体在热端吸收热量而沸腾汽化，产生的蒸汽流至冷端冷凝放出潜热，冷凝液回至热端，再次沸腾汽化。如此反复循环，热量不断从热端传至冷端。

▲热管换热器

热管换热器的优点是：

◆结构简单，使用寿命长，工作可靠；

◆具有极高的导热性、良好的等温性；

◆冷热两侧的传热面积可任意改变、可远距离传热、可控制温度。

其缺点是：

◆抗氧化、耐高温性能较差。

换热器使用注意事项：

◆保持管网清洁。无论是在工作前还是工作完成后，都必须清洗管网，避免发生换热器堵塞的现象。此外，要注意对除污器和过滤器的清洗，让整个换热工作顺利完成。

◆严格把关软化水。在进行供热介质处理前，要检查系统中和软化罐中的水质问题，确定水质合格后可注入。

◆检验新系统。对于新近的系统，不能立刻使之与换热器进行交替使用，而要使新系统在指定的时间段内运行，在完成运行检验后，才能把换热器并入系统中。这样做的目的是避免管网中的杂质破坏换热器的内部设备。
