九种换热器的工作原理和优缺点比较，制冷维修工的福音

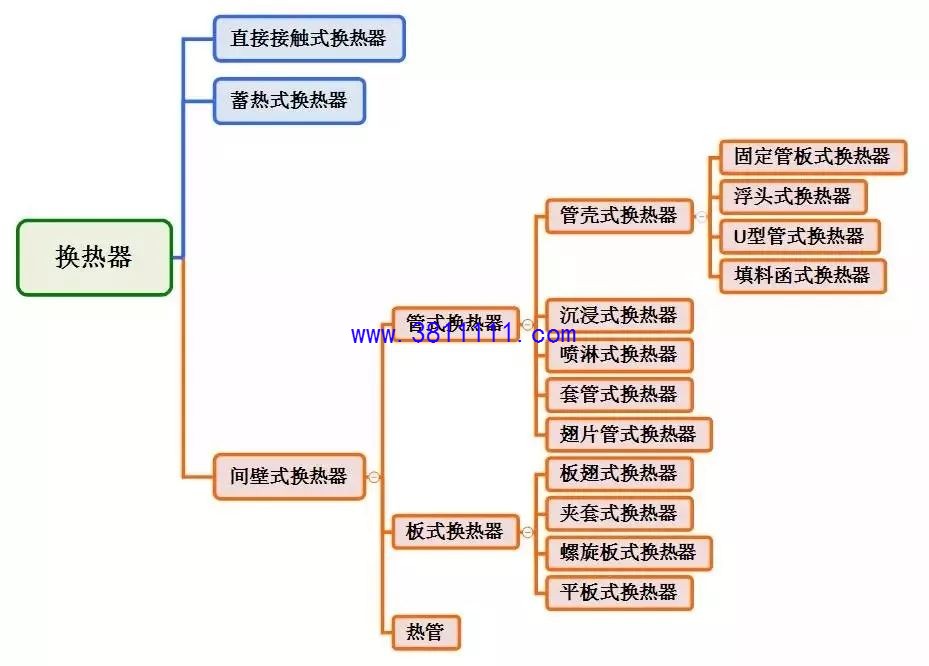

按照换热器的传热方式，换热器可分为三大类：

直接接触式换热器，也叫混合式换热器，是冷热流体进行直接接触并换热的设备。通常情况下，直接接触的两种流体是气体和汽化压力较低的液体；

蓄能式换热器的工作原理，是利用固体物质的导热特性，具体而言，热介质先将固体物质加热到一定温度，冷介质再从固体物质获得热量，通过此过程可实现热量的传递；

间壁式换热器，也是利用了中介物的热传导，冷、热两种介质被固体间壁隔开，并通过间壁进行热量交换。对于供热企业而言，间壁式换热器的应用最为广泛。根据结构的不同，它还可划分为管式换热器、板式换热器和热管换热器。

管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。

▲管壳式换热器

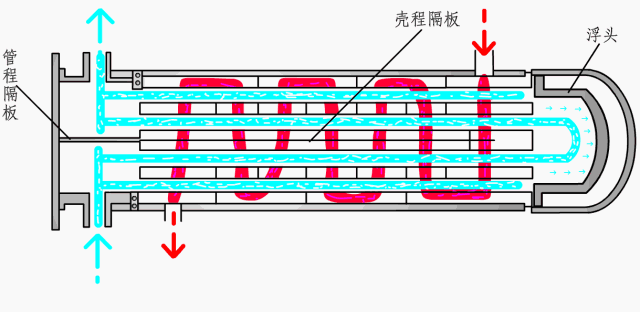

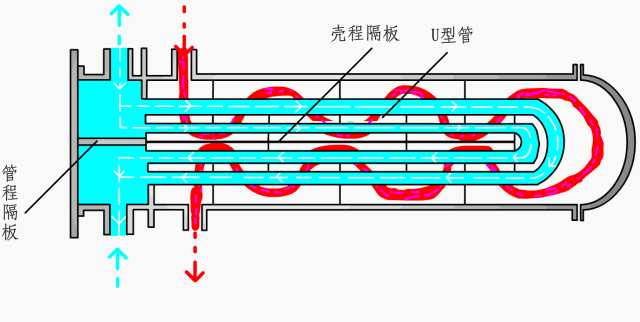

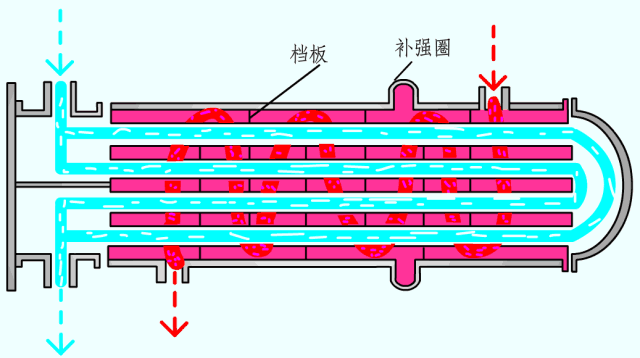

根据所采用的补偿措施，管壳式换热器可分为固定管板式换热器、浮头式换热器、U型管式换热器、填料函式换热器等四种类型。

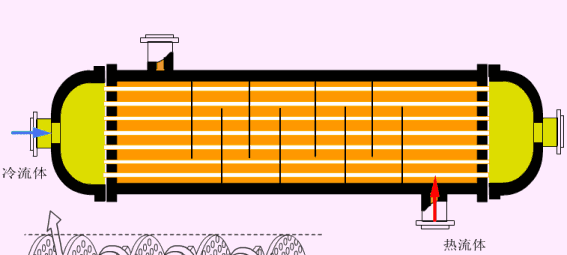

固定管板式换热器是管壳式换热器的一种。固定管板式换热器两端的管板采用焊接的方式与壳体连接，主要由外壳、管板、管束、顶盖（封头）等部件构成。

喷淋式换热器是管式换热器的一种，是将换热管成排地固定在钢架上，热流体在管内流动，冷却水从上方喷淋装置均匀淋下，故也称喷淋式冷却器。喷淋式换热器的管外是一层湍动程度较高的液膜，管外给热系数较沉浸式增大很多。

另外，喷淋式换热器大多放置在空气流通之处，冷却水的蒸发亦带走一部分热量，可起到降低冷却水温度，增大传热推动力的作用。和沉浸式换热器相比，喷淋式换热器的传热效果大有改善。

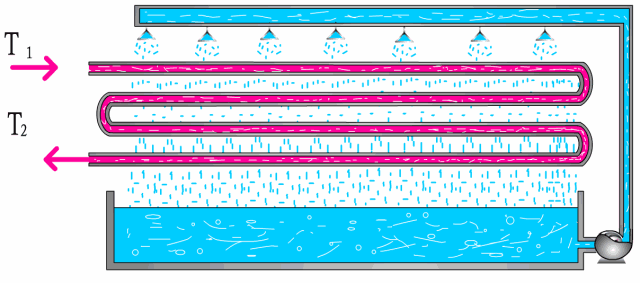

▲喷淋式换热器

喷淋式换热器的优点是：

◆结构简单、造价便宜；

◆可起到降低冷却水温度，增大传热推动力的作用；

◆能耐高压；

◆便于检修、清洗，水质要求低。

喷淋式换热器的缺点是：

◆冷却水喷淋不均会影响传热效果；

◆只能安装在室外。
