2大最新技术：空调外机防淋雨技术&冰箱降噪技术

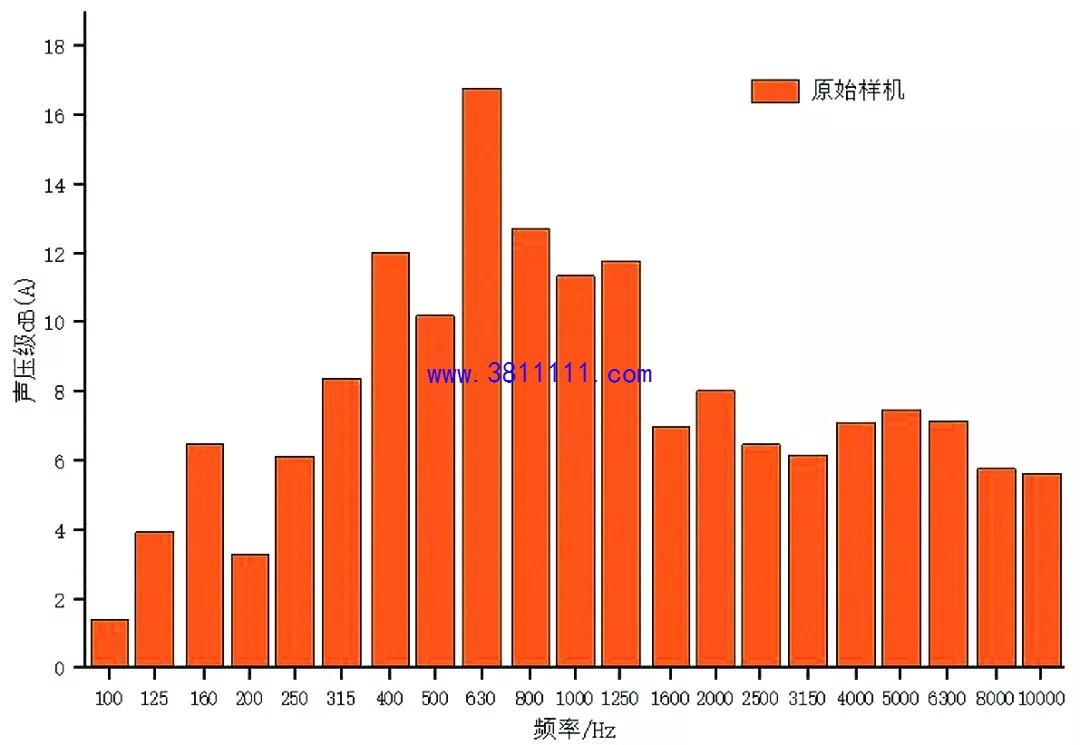

图4 冰箱后面测点噪音频谱

通过频域定位，可以看出，630Hz是冰箱最突出的噪声频段。为了判断该频段噪声的发声位置，使用声学照相机对630Hz噪声频段进行声源定位，其结果显示，该款冰箱630Hz噪声频段主要从冰箱压机仓位置辐射出来。

3.2 超材料降噪方案设计

超材料典型几何参数如图5所示，使用COMSOL仿真软件，对超材料进行参数设计。将超材料的隔声峰值频率设定在600Hz附近，加工驻波管测试样件如图6所示。

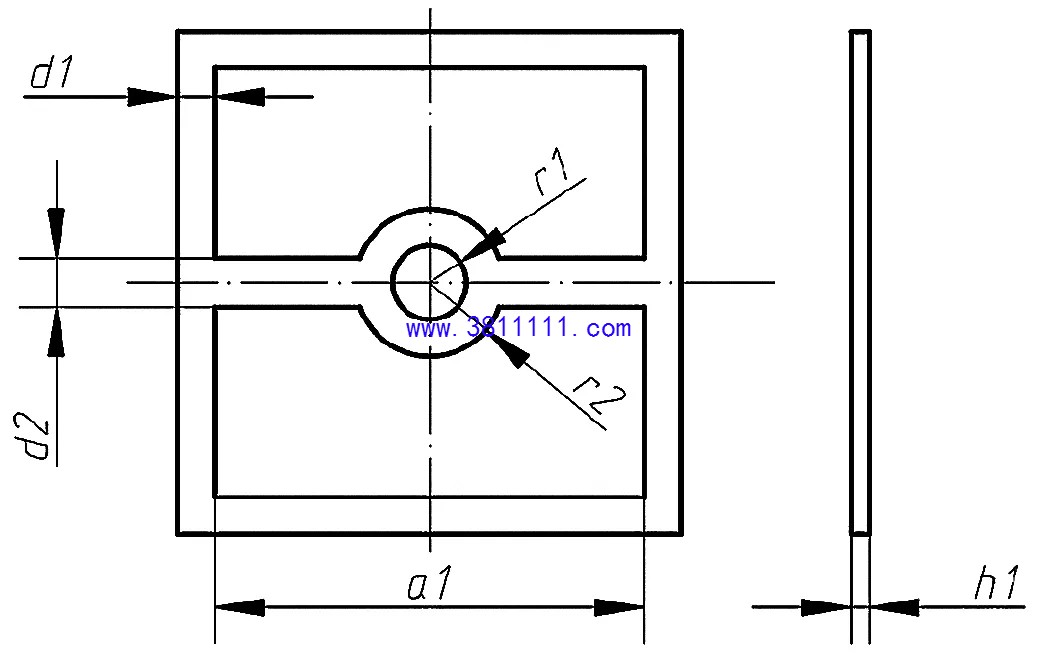

图5 声学超材料单元几何参数

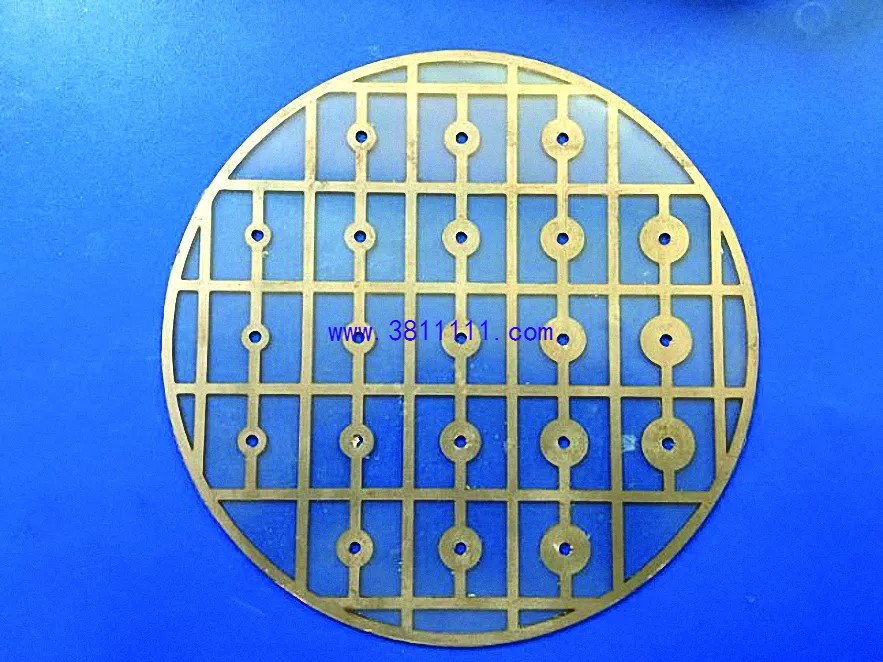

图6 声学超材料测试样件

利用驻波管测试，声学超材料样件的隔声量曲线如图7所示，其隔声峰值在609Hz，与仿真数据基本一致。

图7 声学超材料隔声量实验曲线

3.3 超材料降噪效果验证

将图6所示的超材料样件，加工在原压机散热格栅处，如图8所示。搭载冰箱进行噪音测试，计算冰箱的声功率，声学超材料降噪样机相比原始样机噪声改善了3.6 dB(A)。

图8 搭载声学超材料的压缩机盖板

取冰箱后侧测点的噪声数据，降噪前后频谱对比如图9所示，在630Hz频段降噪6dB以上，频谱上凸出异常的频段消失。从人耳主观听感判断，冰箱的异音消失，听感显著改善。

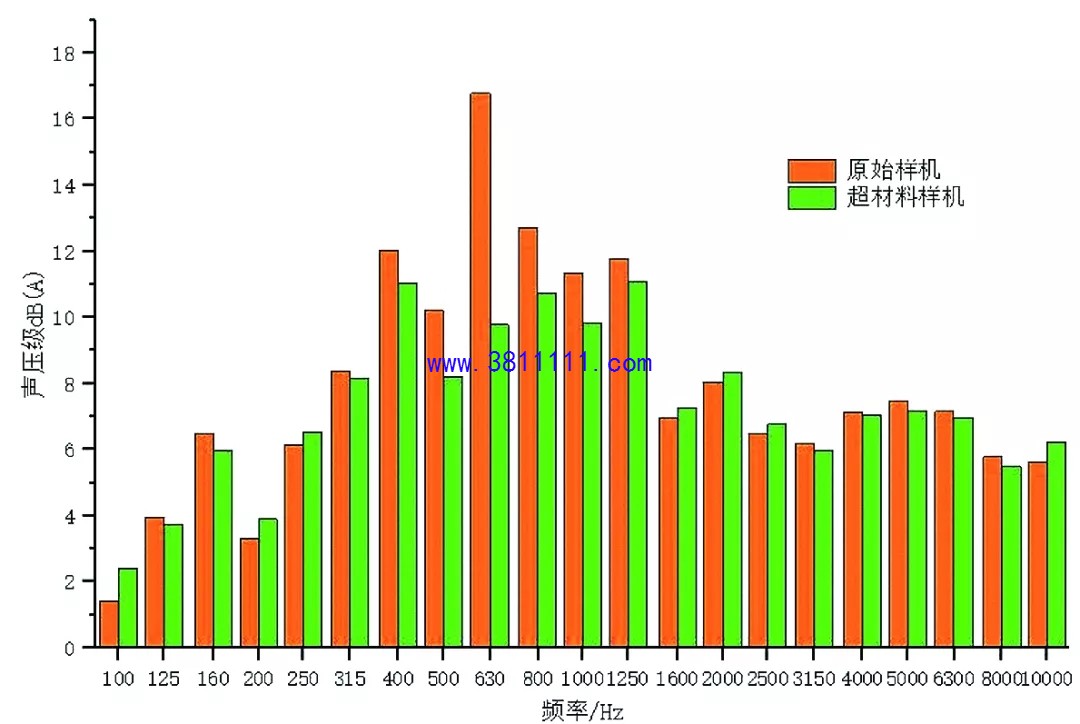

图9 冰箱后面测点频谱对比

3.4 超材料散热效果验证

声学超材料满足降噪效果的同时，也需要保证压机仓有足够的散热量，不能对整机能耗产生大的影响。

由于声学超材料的等效穿孔率低于压机仓盖板散热窗口处的等效穿孔率，为了保证搭载声学超材料后的压机仓盖板与原始盖板具有相似的散热性能，将压机仓盖板整个后部设计成声学超材料，如图8所示，其有效开孔面积为原始格栅开孔面积的95%。

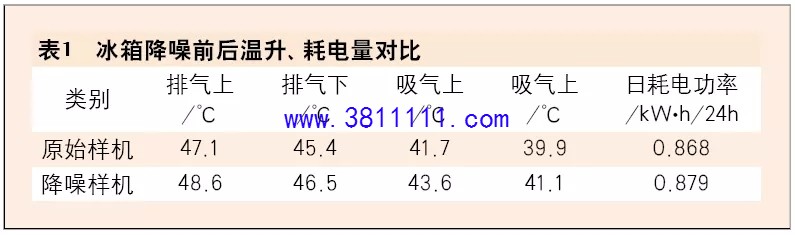

在压缩机吸排气管上部、下部，布置4个温度测点进行对比监控，冰箱搭载声学超材料后的温升以及耗电量对比如表1所示。四个测点平均温度上升1.4℃，整机耗电量恶化1.3%，在可以接受的范围。

随着我国经济的发展和社会不断进步，人们生活质量越来越好，空调几乎成为了家居必需品。但是空调品牌良莠不齐，部分品牌的空调质量令人担忧。因此空调的电气安全问题也成为了消费者越来越重视的因素。现阶段，相比产品的舒适性，产品的使用安全性更容易成为消费者首选产品的理由。电气安全与空调产品的竞争力以及市场占有率息息相关。

近年来，极端天气日益频发，对放于室外的空调外机带来了严峻的考验。外机的防水结构变成电气安全的重中之重。因为雨水进入外机内会造成各种恶劣状况，甚至造成生命安全隐患。

2.1 对爬电距离的影响

雨水进入外机内，打在带电零部件上，易造成带电部间的电气间隙和爬电距离减小，造成电气强度减小，绝缘性能下降。严重的时候甚至造成外机短路起火，威胁着消费者的生命财产安全。如果雨水聚集在接线板上，会造成零火端子间的电气间隙减小，引发电气安全事故。

2.2 对元器件功能性的影响

雨水进入外机内，易造成元器件的误动作或者功能性的失效，比如外机风叶运行时容易把雨水甩到隔板上，雨水通过隔板预留装配孔，进入压缩机腔，凝结在压力开关上，因此造成压力开关的端子连通，引发功能性的失效。

2.3 对元器件使用寿命的影响

雨水进入外机内，雨水本身的属性会与机内的物料发生化学反应，造成元器件的损坏。比如：售后发现部分客户外机压缩机机脚出现锈蚀的情况。经分析，是含杂质的雨水进入外机内与压缩机的隔音棉发生化学反应破坏了压缩机外表面的涂漆，造成压缩机机脚锈蚀的发生。对消费者使用空调的安全性造成了影响，消费者对公司产品的信任也会大打折扣。
