各种换热器的工作原理与维修参数

2019-7-17 19:35| 发布者: 小管家| 查看: 144| 评论: 0

摘要: 按照换热器的传热方式，换热器可分为三大类：直接接触式换热器，也叫混合式换热器，是冷热流体进行直接接触并换热的设备。通常情况下，直接接触的两种流体是气体和汽化压力较低的液体；蓄能式换热器的工作原理，是利 ...

999999999999999999999

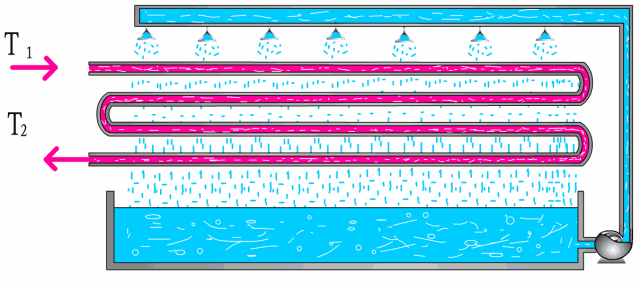

五、喷淋式换热器

喷淋式换热器是管式换热器的一种，是将换热管成排地固定在钢架上，热流体在管内流动，冷却水从上方喷淋装置均匀淋下，故也称喷淋式冷却器。喷淋式换热器的管外是一层湍动程度较高的液膜，管外给热系数较沉浸式增大很多。

另外，喷淋式换热器大多放置在空气流通之处，冷却水的蒸发亦带走一部分热量，可起到降低冷却水温度，增大传热推动力的作用。和沉浸式换热器相比，喷淋式换热器的传热效果大有改善。

▲喷淋式换热器

喷淋式换热器的优点是：

◆结构简单、造价便宜；

◆可起到降低冷却水温度，增大传热推动力的作用；

◆能耐高压；

◆便于检修、清洗，水质要求低。

喷淋式换热器的缺点是：

◆冷却水喷淋不均会影响传热效果；

◆只能安装在室外。

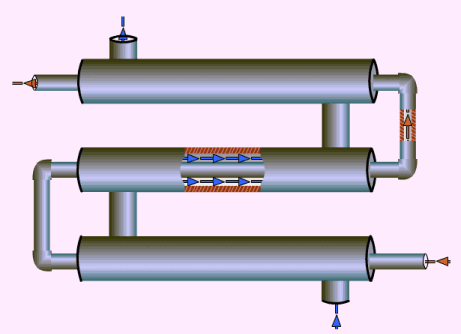

六、套管式换热器

套管式换热器是管式换热器的一种，是由两种尺寸不同的标准管连接而成的同心圆套管，外面的叫壳程，内部的叫管程。两种不同介质可在壳程和管程内逆向流动（或同向）以达到换热的效果。套管式换热器通常由壳体（包括内壳和外壳）、U型肘管、填料函等组成。

▲套管式换热器

套管式换热器的优点是：

◆结构简单，能耐高压；

◆传热面积可根据需要增减，应用方便。

套管式换热器的缺点是：

◆管间接头多，易泄露；

◆占地面积较大，单位传热面消耗金属量大。

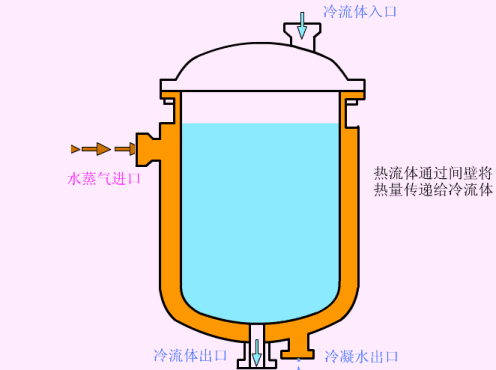

七、夹套式换热器

夹套式换热器是板式换热器的一种，在容器外壁安装夹套制成，结构简单；但其加热面受容器壁面限制，传热系数也不高。为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器。当夹套中通入冷却水或无相变的加热剂时，亦可在夹套中设置螺旋隔板或其它增加湍动的措施，以提高夹套一侧的给热系数。为补充传热面的不足，也可在釜内部安装蛇管。夹套式换热器广泛用于反应过程的加热和冷却。
