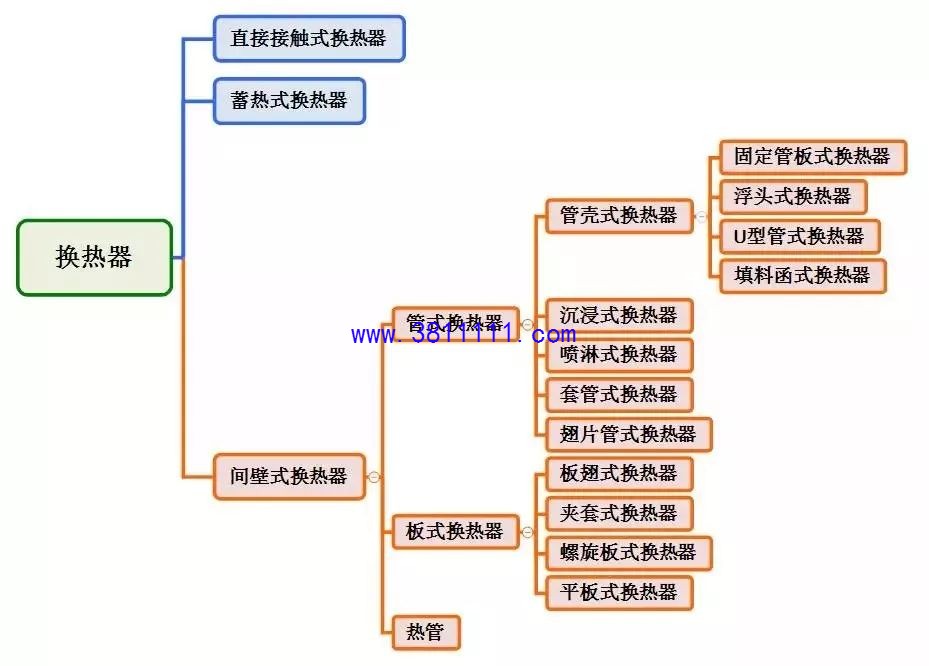

按照换热器的传热方式，换热器可分为三大类：
直接接触式换热器，也叫混合式换热器，是冷热流体进行直接接触并换热的设备。通常情况下，直接接触的两种流体是气体和汽化压力较低的液体； 蓄能式换热器的工作原理，是利用固体物质的导热特性，具体而言，热介质先将固体物质加热到一定温度，冷介质再从固体物质获得热量，通过此过程可实现热量的传递； 间壁式换热器，也是利用了中介物的热传导，冷、热两种介质被固体间壁隔开，并通过间壁进行热量交换。对于供热企业而言，间壁式换热器的应用最为广泛。根据结构的不同，它还可划分为管式换热器、板式换热器和热管换热器。 管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。

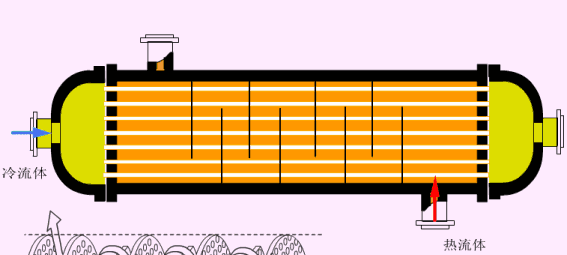

▲管壳式换热器 根据所采用的补偿措施，管壳式换热器可分为固定管板式换热器、浮头式换热器、U型管式换热器、填料函式换热器等四种类型。 固定管板式换热器是管壳式换热器的一种。固定管板式换热器两端的管板采用焊接的方式与壳体连接，主要由外壳、管板、管束、顶盖（封头）等部件构成。
▲固定管板式换热器 固定管板式换热器的优点是： ◆结构简单； ◆在相同的壳体直径内，排管数最多，旁路最少； ◆每根换热管都可以进行更换，且管内清洗方便。 固定管板式换热器的缺点是： ◆壳程不能进行机械清洗； ◆当换热管与壳体的温差较大（大于50℃）时会产生温差应力，解决措施是在壳体上设置膨胀节，因而壳程压力受膨胀节强度的限制不能太高； ◆只适用于流体清洁且不易结垢，两流体温差不大或温差较大但壳程压力不高的工作场合。 浮头换热器是管壳式换热器的一种，它有一端管板不与外壳相连，可以沿轴向进行自由浮动，也称为浮头。浮头由浮动管板、钩圈和浮头端盖组成，是可拆连接，管束可从壳体内抽出。

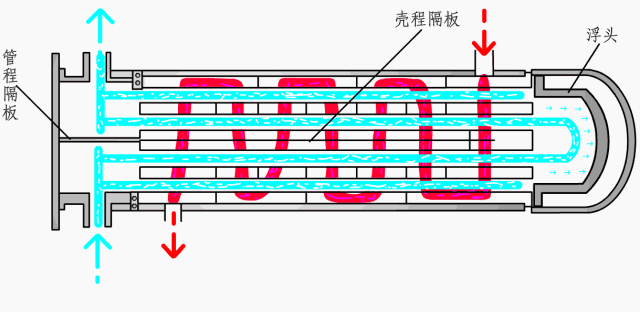

▲浮头式换热器 浮头式换热器的优点是： ◆若换热管与壳体有温差存在，即壳体或换热管膨胀时，不会产生温差应力； ◆管束可从壳体内抽出，便于管内和管间的清洗。 浮头式换热器的缺点是： ◆结构较复杂，用材量大，造价高； ◆如果浮头盖与浮动管板之间密封不严，会发生内漏，造成两种介质的混合。 U形管式换热器是管壳式换热器的一种，它由管板、壳体、管束等零部件组成。U型管式换热器的每根管子都弯成U型，进出口分别安装在同一管板的两侧，封头用隔板分成两室，由此，每根管子都可以自由伸缩，而与其他管子和壳体无关。

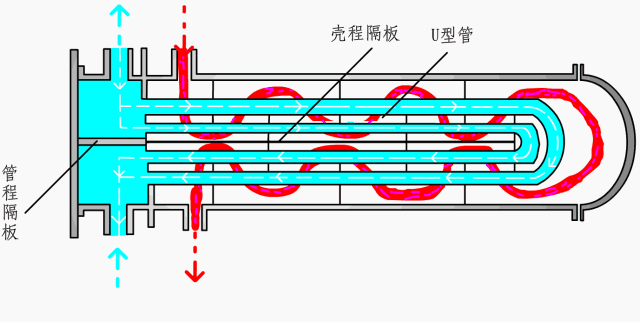

▲U型管式换热器 U型管式换热器的优点是： ◆管束可以自由浮动，无须考虑温差应力，可用于大温差场合； ◆它只有一块管板，法兰数量少，泄露点少、结构简单； ◆U型管式换热器运行可靠，造价低。 U型管式换热器的缺点是： ◆管内清洗比较困难。由于管子需要有一定的弯曲半径，管板的利用率较低； ◆管束最内层的管间距大，壳程易短路。当管内流速太高时，将会对U形弯管段产生严重的冲蚀，影响其使用寿命； ◆内层管若损坏就不能更换，因而报废率较高。 |
