空调室内风机（PG电机）的工作原理及常见故障

1．工作原理

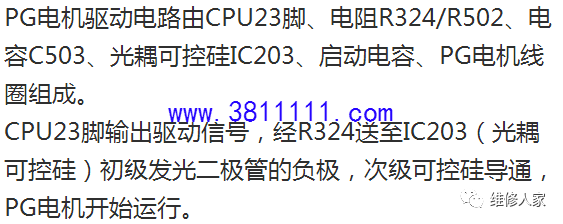

CPU通过霍尔反馈电路计算出实际转速值，并与内置数据相比较，如有误差通过改变CPU23脚输出信号改变光耦可控硅的导通角，从而改变风机供电电压，使实际转速与目标转速相同。为了控制光耦可控硅在零点附近导通，主板设有过零检测电路，向CPU提供参考依据。

CPU23脚输出的是波形信号，在改变风机转速时只是改变波形，电压并未改变，但光耦可控硅的导通角己经改变，PG电机插座电压改变，转速也随之变化。

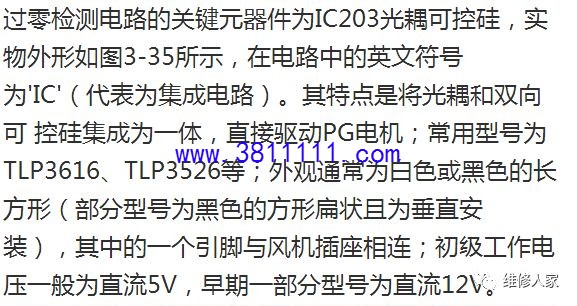

2．关键元器件

光耦可控硅的测量方法和光耦相同，详细内容参见第2章第1节的第二部分内容。

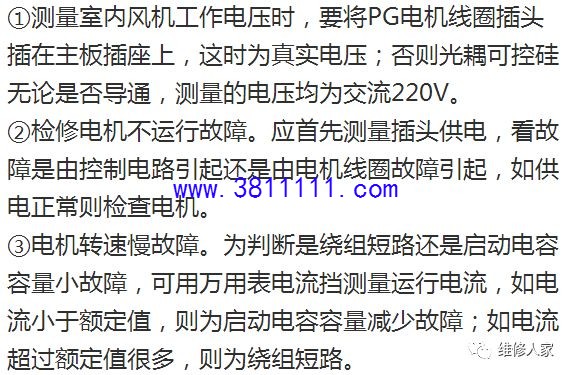

3．检修技巧

 ④风机损坏需要更换时，如无原型号电机更换，在购买配用电机时需要注意：功率、转轴（固定风扇方式）、电机轴的长短、运行方向（正转还是反转）及电机固定方式均应相同。还应注意的是，电容应使用配用电机所标配的容量。

 ⑤室内风机损坏时，如无原型号电机更换，改为配用电机，霍尔反馈插头Vcc供电（5V或12V）线与地线一定要与主板相对应。如果供电线与地线插反，则一上电就会损坏电机内部霍尔元件，只能再次更换风机。

 4．常见故障

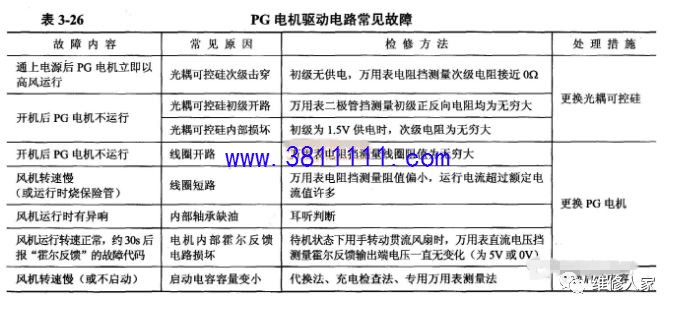

PG电机驱动电路常见故障见表3-26。

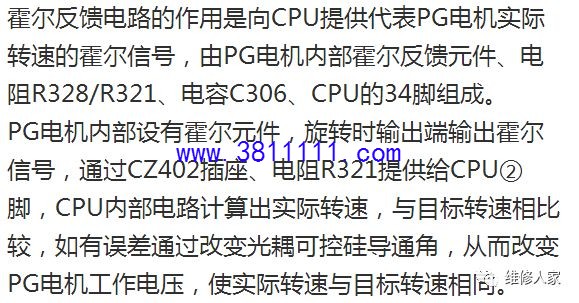

尔反馈电路

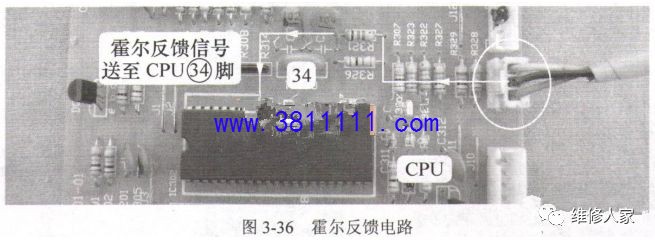

霍尔反馈电路如图3-36所示。

PG电机旋转一圈，内部霍尔元件会输出一个脉冲信号或几个脉冲信号（厂家不同，脉冲信号数量不同），CPU根据脉冲信号数量计算出实际转速。

1．工作原理

PG电机停止运行时，根据内部霍尔元件位置不同，霍尔反馈插座的信号引针电压即CPU②脚电压为5V或0V; PG电机运行时，不论高速还是低速，电压恒为2.5V，即供电电
压5V的一半。

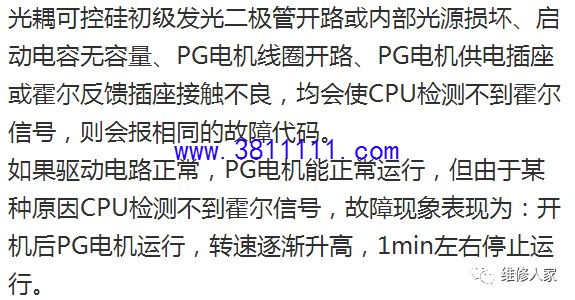

2．常见故障

CPU判断PG电机停转（无霍尔信号）、堵转或转速低（霍尔信号数量少）时，则会改变光耦可控硅导通角，增大PG电机供电电压；如果30s内霍尔信号仍然不正常，则停止驱动光耦可控硅，PG电机停止运行，并报“霍尔信号异常”的故障代码。

3．霍尔元件检查方法

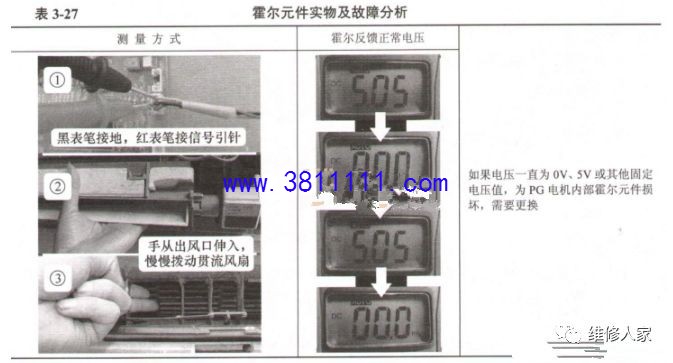

空调器报“霍尔信号异常”故障代码，在PG电机可以启动运行的前提下，为判断故障是PG电机内部霍尔元件损坏还是室内机主板损坏，应测量霍尔电压是否正常，方法如下所述，实物及故障分析见表3-27。

空调器通上电源但不开机，使用万用表直流电压挡，黑表笔接地，红表笔接霍尔反馈插座信号引针，用手慢慢转动贯流风扇的同时观察电压变化情况。如果为 5V～0V～5V～0V跳动变化的电压，说明PG电机内部霍尔元件正常，应更换室内机主板试机；。如果电压一直为5V、0V或其他固定值，则为PG电机内 部霍尔元件损坏，需要更换PG电机。
