空调室内风机（PG电机）的工作原理及常见故障

一、PG电机启动原理及特点

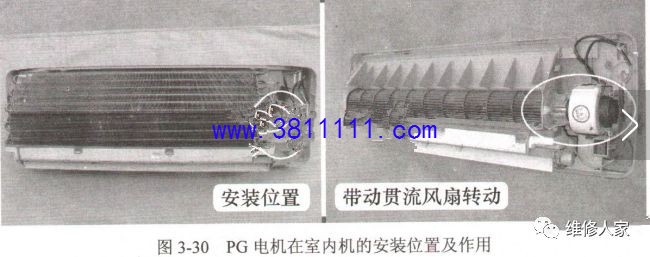

图3-30所示为PG电机的安装位置及作用。

1．启动原理

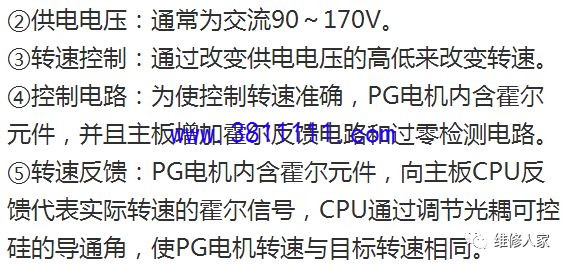

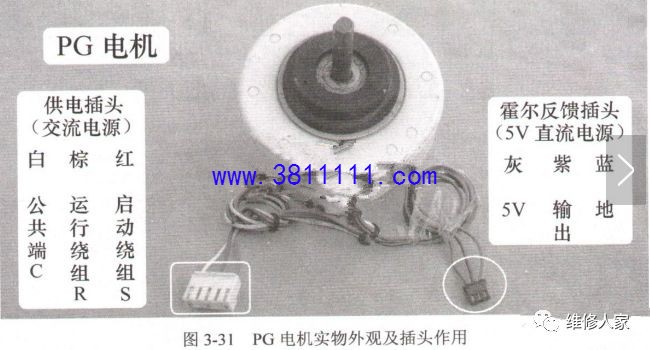

2．特点

二、控制原理

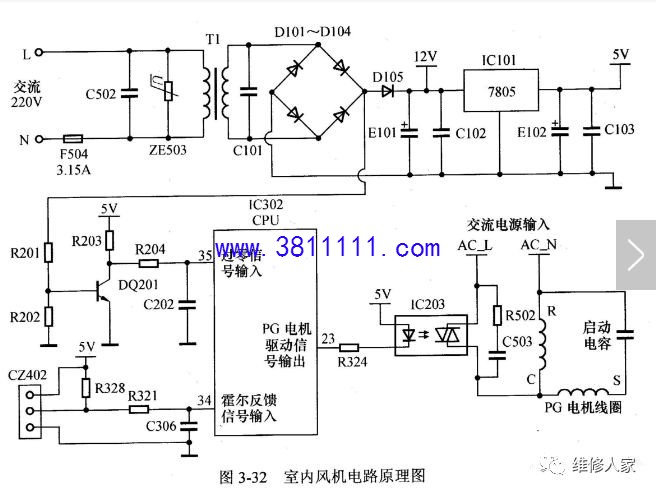

图3-32所示为室内风机电路原理图。

室内风机电路用于驱动PG电机运行，由过零检测电路、PG电机驱动电路和霍尔反馈电路3个单元电路组成。用户输入的控制指令经主板CPU处理，需要控制室 内风机运行时，首先检查过零检测电路输入的过零信号，以便在电源零点附近驱动光耦可控硅的导通角，使PG电机运行。电机运行之后输出代表转速的霍尔信号经 电路反馈至CPU的相关引脚，CPU计算实际转速并与程序设定的转速相比较，如有误差则改变光耦可控硅的导通角，改变PG电机的工作电压，从而改变转速， 使之与目标转速相同。

三、过零检测电路

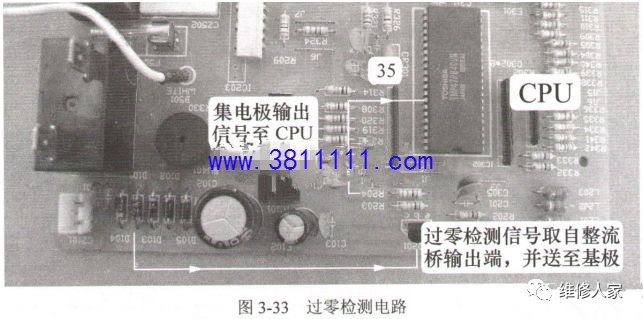

过零检测电路如图3-33所示。

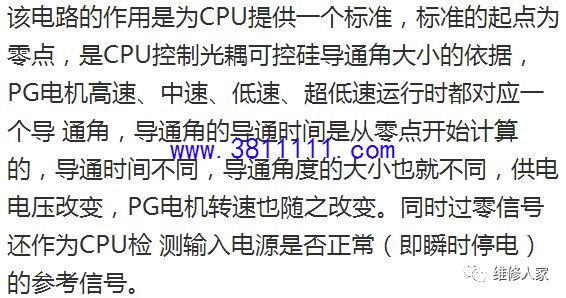

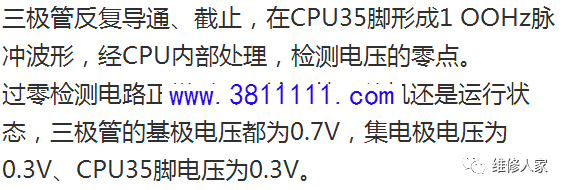

1．工作原理

过零检测电路由电阻R201～R204、电容C202、三极管DQ201、CPU35脚组成。

变压器次级交流12.5V电压经D101～104桥式整流后，输出脉动直流电，其中一路经R201、R202分压，提供给DQ201基极。

电压波形位于正半周时，基极电压大于0.7V，使DQ201导通，CPU35脚为低电平；电压波形位于负半周时，基极电压为0V，使DQ201截止，CPU35脚为高电平。

2．常见故障

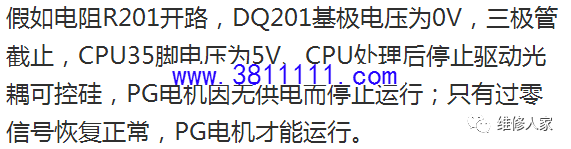

（1）无过零信号输入

（2）过零信号输入不正常

整流桥D101～D104任意一个二极管短路，都会使得输入 CPU35脚的过零信号不正常，CPU不能在零点附近驱动光耦可控硅的导通角，即使PG电机插座的交流电压在100～180V之间，PG电机也不能正常运 行，表现为电机抖动，转速极慢，电流过大（为1.5A，正常值为0.2A），电机表面很热，容易烧坏线圈。同时变压器初级电流也变大，温度上升也很快，同 样容易因过热而烧坏线圈。

四、PG电机驱动电路

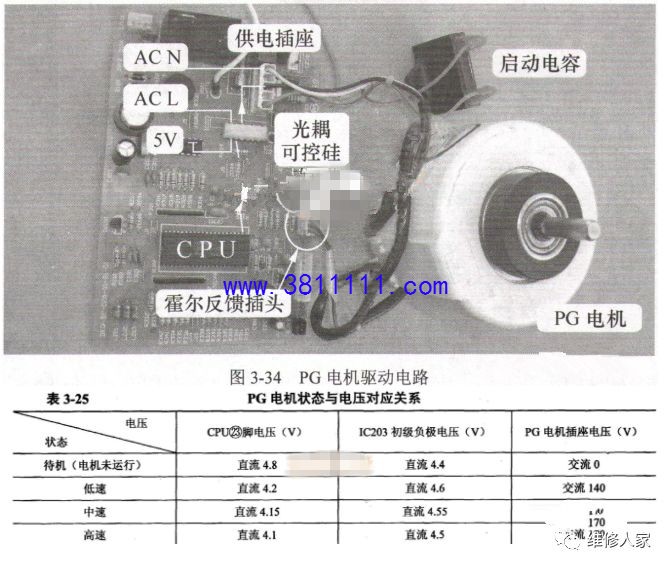

PG电机驱动电路如图3-34所示，表3-25为CPU引脚电压与PG电机状态的对应关系。

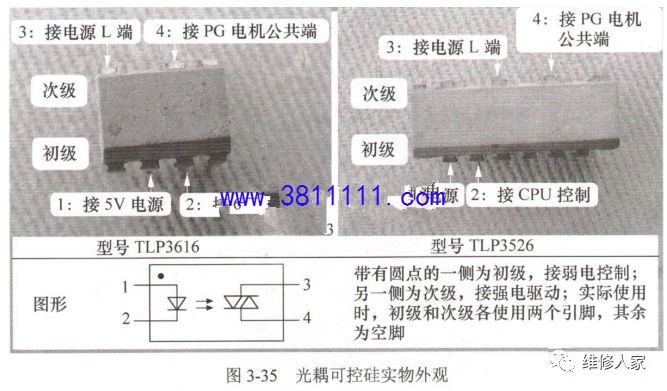

光耦可控硅调速的原理是：CPU输出驱动信号改变光耦可控硅的导通角，改变PG电机线圈的交流电压波形，从而改变交流电压的有效值，达到调速的目的。
