格力变频空调R410维修内部资料 通讯故障(E6)故障点

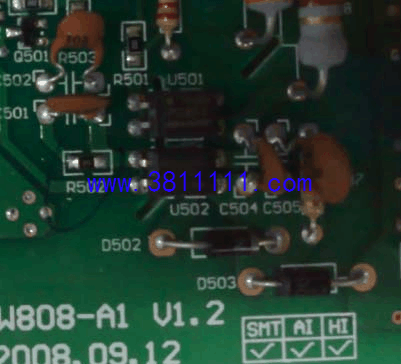

2、如果用万用表测量的值在0V～3.3V之间，则需要断电后用万用表测量电容C504两端的电阻值，如果阻值为几百K或更大则外机控制器没问题，应更换内机控制器。如果C504两端只有几十K或者更小则为C504电容击穿，需将该电容更换为高压瓷片电容103/1kV（编码3332000130），注意此处不能直接更换普通的瓷片电容103，如无此电容或不具备更换条件，则直接更换外机控制器。只有红灯闪烁1、用万用表直流电压档测量C503两端的电压，如果电压值在0～3.3V之间，说明内机已经发送了信号只是外机没有接收到，可以直接更换外机板。

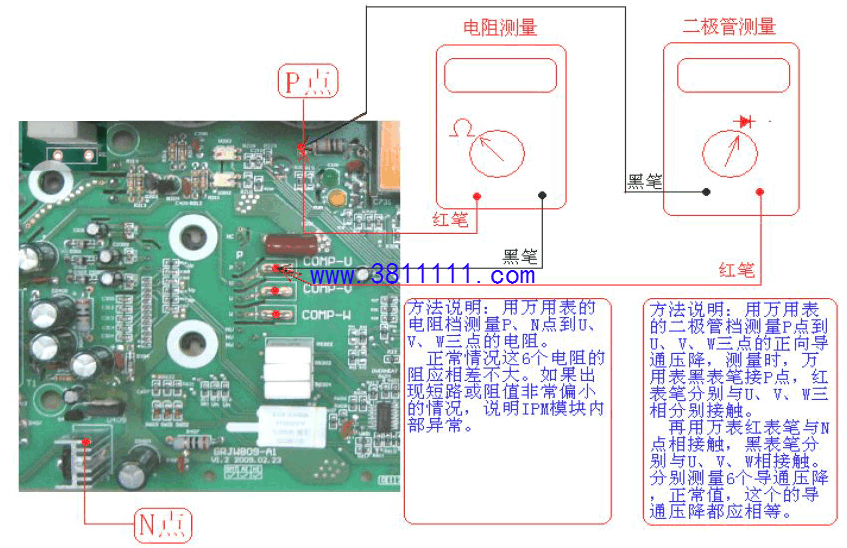

2、如果C503两端的电压恒为高电平（3.3V左右）或者恒为低电平（0V左右）则可以测量外机接线板上中间的通讯线（2）对零线（N1）之间的电压，电压在0V至20V左右跳动说明内机有信号发送，外机没有接收到，属于外机故障，更换外机板。如果没有变动，则说明内机根本没有发送信号或通讯线断路， 检查通讯线或更换内机控制器。外风机不运转（睡美人、睡梦宝为直流风机，睡梦康为交流风机）直流风机的测试方法：拔出风机接线插头，测试红线、白线、黄线、蓝线对地（黑线）的电阻，如果只有几K或阻值更小可以判定风机损坏，正常值为几十K或几百K。交流风机的测试方法：拔出风机的红色线，棕色线，黑色线，然后用万用表的电阻档测试红、棕、黑3线两两之间的电阻，一般为几百欧，否则为开路，则判定为风机坏。 如果风机测量不正常，请更换风机；测试正常，请更换外机控制器。IPM保护（H5）
